Üzemeltetési útmutató SIPLACE S-27 HM 2 Üzembiztonság
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 2.5 Biztonsági berendezések
51
A portálok elmozdulási területe két védőfedéllel van lefedve. Ha a védőfedeleket fel akarja nyitni,
először nyomja meg a leállító gombot (1. poz. a 2.5 - 2. ábrán) vagy a vész-leállító nyomógombot
(2. poz. a 2.5 - 2. ábrán). A portáltengelyek erőkifejtés nélkül lekapcsolnak és azonnal leállnak.
Ha az egyik védőfedél vagy az adagoló, ill. a kiadó oldalon lévő továbbító szerkezet burkolata
nyitva van, a portáltengelyek erőkifejtés nélkül lekapcsolnak. Azonnal leállnak.
Zárt kulcsos kapcsoló esetén (állás: I) a védőfedelek felnyitása után a csillagfejet csökkentett
sebességgel továbbléptetheti.
A vész-leállító nyomógomb lenyomásakor a beültetés leáll. Aztán a nyomtatott áramköri lap
beültetését megszakíthatja vagy folytathatja. Az oldalsó védőtárcsákat a gép leállításakor az
alkatrészek utántöltéséhez fel lehet nyitni.
FIGYELEM!
Csak megfelelően képzett és betanított személyzet nyithatja fel a védőfedeleket zárt kulcsos
kapcsoló mellett (állás: I)! 2
2.5 - 2 ábra Állj- és VÉSZ-leállító taszter, kulcsos kapcsoló
(1) VÉSZ-LEÁLLÍTÓ nyomógomb
(2) Leállító gomb
(3) Kulcsos kapcsoló
2 Üzembiztonság Üzemeltetési útmutató SIPLACE S-27 HM
2.5 Biztonsági berendezések Software-verzió: SR.503.xx Kiadás: 07/2003 HU
52
2.5.2 Belenyúlás elleni védelem a be-/kimeneti szalagon
FIGYELEM
A belenyúlás elleni védelmet mindig a felhasznált nyomtatott áramköri lap magasságának meg-
felelően kell beállítani. És csak a lehető legkevesebb hely lehet a belenyúlás elleni védelem és a
védőléc között. 2
A belenyúlás elleni védelem a nyomtatott áramköri laptovábbító szerkezet be- és kiadó szalag-
jánál van felszerelve.
A belenyúlás elleni védelem magasságát a hosszirányú lyukaknál úgy kell beállítani, hogy a fel-
használt nyomtatott áramköri lapot továbbítani lehessen.
2.5 - 3 ábra Belenyúlás elleni védelem az automatán
(1) Védőléc (állandóan felszerelt)
(2) Benyúlás elleni védelem (cserélhető)
(3) Hosszirányú lyukak a magasságállításhoz
(4) Burkolat
Üzemeltetési útmutató SIPLACE S-27 HM 2 Üzembiztonság
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 2.5 Biztonsági berendezések
53
2.5.3 VÉSZ-leállító taszterek, védőburkolat-kapcsolók ...

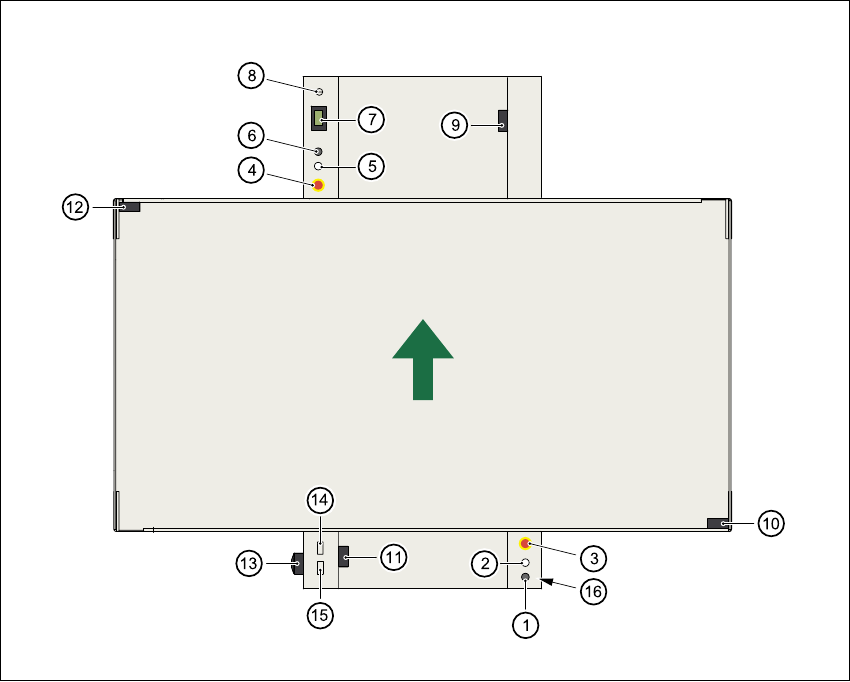

2.5 - 4 ábra A nyomógombok beépítési helye és a biztonsági kombinációk K1, K2
(1) Leállító gomb
(2) Indító gomb
(3) VÉSZ-LEÁLLÍTÓ nyomógomb
(4) VÉSZ-LEÁLLÍTÓ nyomógomb
(5) Indító gomb
(6) Leállító gomb
(7) Alkatrészszámláló
(8) Kulcsos kapcsoló nyitva: 0 állás a normál üzemmódhoz
Kulcsos kapcsoló zárva:
I -es állás szervizelési célokra
(9) Védőfedél-kapcsoló (Kiadási szállítás, 00303617-xx)
(10) Védőfedél-kapcsoló (jobbra, 00321417-xx)
(11) Védőfedél-kapcsoló (beadási szállítás, 00303614-xx)
