2.7.5 护手装置
2.7.5.1 料位中的护手装置
2
图 2.7 - 8 料车位置上的护手装置
2
(1) SIPLACE X 虚拟供料器，项目编号：00141226-xx
警告
操作安全
通过占用每第二个位置保证操作安全！
如果每两个空闲料位至少设置一个供料器模块或护手装置 （虚拟供料器），那么就可以确
保 SIPLACE SX1/SX2 中元件料车的操作安全。
即便在为华夫盘配置一个夹持器时，也应当用一个护手装置固定每第二个位置。
2 操作安全 《用户手册》 SIPLACE SX1/SX2
2.8 贴片机中的残余电压和放电时间 使用软件版本 SC.710.0 或更新 版本 12/2016
80
2.8 贴片机中的残余电压和放电时间
如果 EMERGENCY STOP （急停）按钮已按下，或是贴片机已关闭，悬臂轴的 300 VDC 的中间
电路电压以及星形轴的 160 V 中间电路电压都会在极短的时间内降到无害的剩余电压。
2
2
2.8.1 主电源开关闭后贴片机中压缩空气的状况
2
2
危险
危险电压等级！
贴片机的供电规格可以是 3 x 360 V~ 至 3 x 480 V ± 10 %，50/60 Hz 也可以是 3 x 200 V~
至 3 x 240 V~ ± 10 % ； 50/60 Hz 的电源电压。这表示系统中的某些部件可能携带致命的
电压 —— 即便主电源开关已被关闭，且电源插头的连接也已断开。
对贴片机处理不当可能导致死亡、严重的人身伤害或对设备造成重大损坏。
始终要遵循适用的事故预防规定和 DIN 标准 （特别是 EN 60204 第 1 部分或 IEC
60204 第 1 部分）以及所在国家适用的法规。
只能由相应的具有资质且经过培训的人员打开供电单元上方的保护盖。
危险
电源单元中的致命电压！
即便贴片机已关闭，且电源插头的连接已断开，电源单元中的元件 （电容）携带潜在致
命电压的时间仍可能长达约 5 分钟。
在电源单元上开展作业之前应等待至少 5 分钟。
只有 ASM Assembly Systems GmbH&Co.KG 的维修工程师，或服务于贴片机所有
者并受过 ASM 培训的维修工程师才能在电源及安全开关 (CBS) 上作业。
注意事项
数据丢失！
为避免丢失数据，在关闭贴片机前请检查下列条件 （紧急情况除外）：
– 贴片机是否完成了贴片机、设置和面板数据的传输？
– 贴片机是否完成了 PCB 的处理？
– 贴片机是否完成了启动阶段？
《用户手册》 SIPLACE SX1/SX2 2 操作安全
使用软件版本 SC.710.0 或更新 版本 12/2016 2.8 贴片机中的残余电压和放电时间
81
2.8.2 贴片机主电源开关已关闭，但仍接通电源
2
2

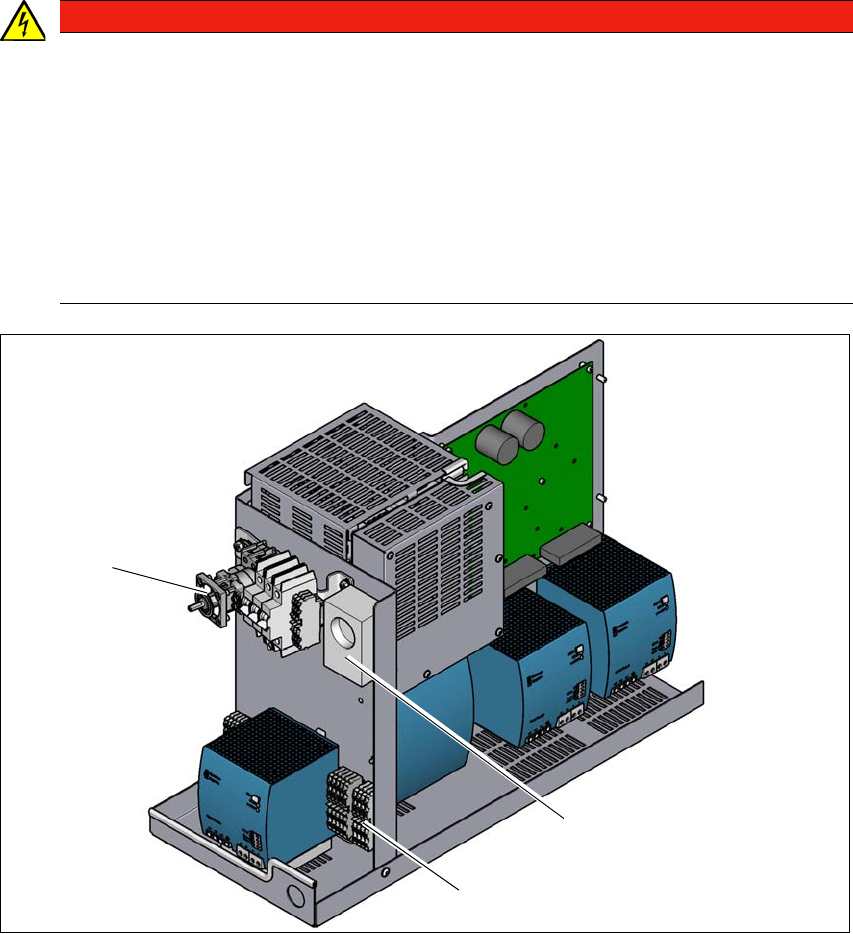

图 2.8 - 1 供电单元，前视图
(1) 维修插座 （X98）
(2) 电源线的电源端子 (X94)
(3) 主开关 (S1)
危险
致命电压！
对贴片机处理不当就有可以导致死亡、严重的人身伤害，或对设备的重大损坏。
即使关闭了主电源开关，以下电源单元中的元件仍可能携带潜在的致命电压：
– 电源连接端子 X94
– 主开关 S1 的 L1、L2 及 L3
– 维修插座 X98
– 关闭主开关后，安全开关 (CSB) 的带电时间仍将长达 5 分钟。
– 所有在主电源的开关已经关闭的情况下仍然带电的独立导线的颜色为橘色。
(3)
(1)
(2)
