3 Dados técnicos e módulos Manua l de Operação E by SIPLACE 3.3 Dimensões e peso A partir da versão de software SC 712.1 Edição 05/2019 108 3 Fig. 3.3 - 2 Dimensões E by SIPLACE bilateral com mesa fixa/de t roca (1) Comp…
Manual de Operação E by SIPLACE 3 Dados técnicos e módulos
A partir da versão de software SC 712.1 Edição 05/2019 3.3 Dimensões e peso
107
3.3.2 Dimensões
3.3.2.1 Dimensões E by SIPLACE bilateral
3

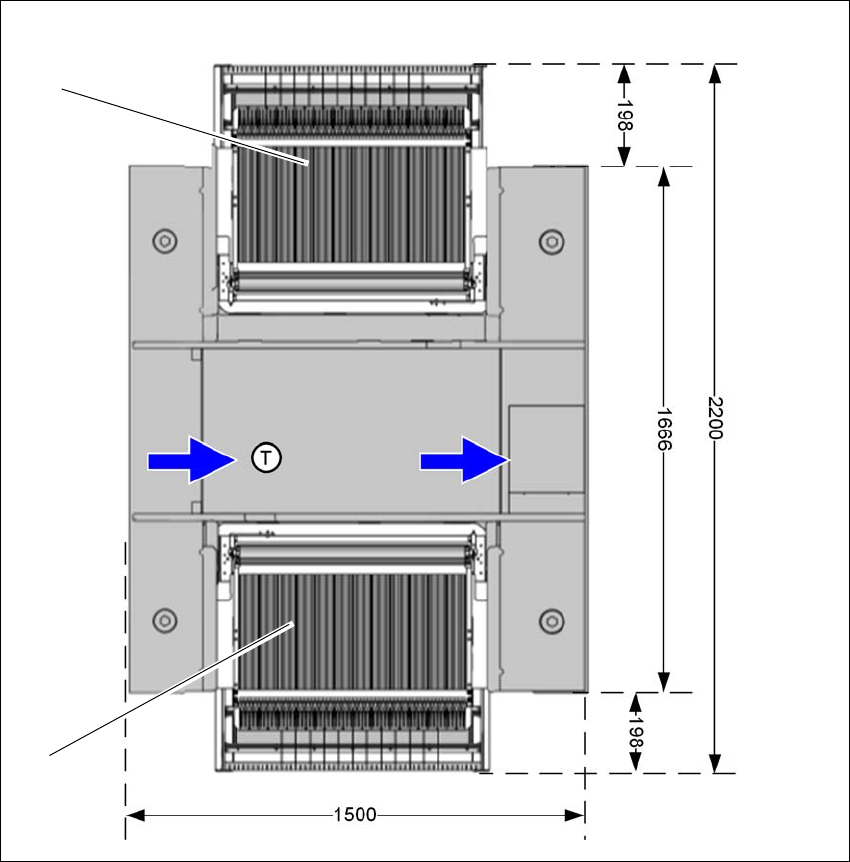

Fig. 3.3 - 1 Dimensões E by SIPLACE bilateral com 2 mesas de troca
(1) Compartimento 1 com mesa de troca
(2) Compartimento 2 com mesa de troca
1
(2)
3 Dados técnicos e módulos Manual de Operação E by SIPLACE
3.3 Dimensões e peso A partir da versão de software SC 712.1 Edição 05/2019
108
3
Fig. 3.3 - 2 Dimensões E by SIPLACE bilateral com mesa fixa/de troca
(1) Compartimento 1 com mesa fixa
(2) Compartimento 2 com mesa de troca
1
(2)
Manual de Operação E by SIPLACE 3 Dados técnicos e módulos
A partir da versão de software SC 712.1 Edição 05/2019 3.3 Dimensões e peso
109
3
Fig. 3.3 - 3 Dimensões E by SIPLACE bilateral com mesa fixa/mesa fixa
(1) Compartimento 1 com mesa fixa
(2) Compartimento 2 com mesa fixa
1
(2)
