安装要领书
16-1
16. 主电源打开后的检查
16.1 真空泵旋转方向的确认
1) 请使主电源 ON，确认主机软件处于启动状态。
2) 如真空泵还未 ON，请按下“手动控制”→“其他”→“其他的控制”→真空泵的“ON”按钮，使
之动作。
3) 请卸下后侧的护罩 CBB。
4) 请把纸靠近真空泵的排气口，确认纸张因排气而从排气口吹开。
如旋转方向相反，则空气流向相反，会从排气口吸气，纸张被吸引到排气口这方。
5) 确认后，请装上护罩 CBB。
※ 当从排气口吸气时（纸张被吸近排气口时），真空泵旋转方向是倒的。由于可能引起故障，请实施
下述的＜真空泵旋转方向相反时进行的操作＞。
※ 实施操作后，请务必再次确认真空泵的旋转方向。
＜真空泵旋转方向相反时进行的操作＞
如旋转方向相反，是因为向装置供电的厂方的 3 相电源之相位順序并不是 UVW。
要做的就是把装置断流器所连接的来自厂方的供电电缆 L2 与 L3 进行调换。
操作前，请一定要万用表等对配电盘的断流器 OFF 等进行确认，保证要进行调换的电源回路的电源已
被切断。
连接的要领请参阅设置要领书的第 10 章。

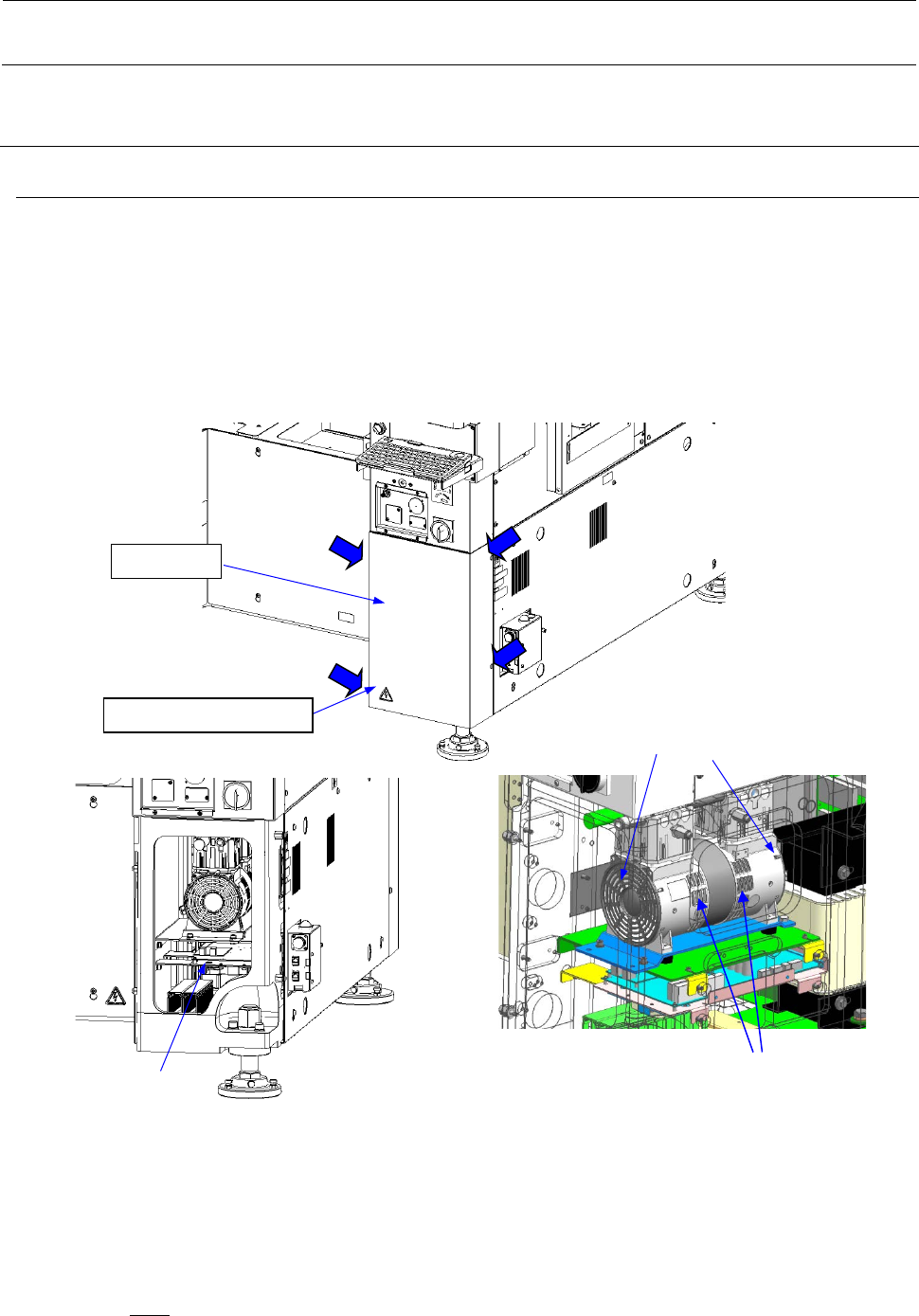

真空泵
吸气口（两侧的侧面）
排气口
护罩止动螺丝（4处）
护罩FBR
安装要领书
17-1
17. 统一更换台车
17.1 统一更换台车整体
请参照下图取下包装材料。
取下台架标记处(2 处)的气
泡包装膜。
将分隔板从气泡包装膜中取出。
取下固定台架的 PP 捆扎
带、注意标签。（4 处）
卷轴支架的捆包方法参见下页
安装要领书
17-2
以下作业请对 40187895、40187896、40187897、40187898、40187899、40187900 进行。
取下保护板式弹簧部分的
包装材料。
取下台车上部的气泡包装膜，取出
保管的各卷轴支架。
