第1部 基本篇 第 4 章 生产程序制作 4-208 6) 跟踪时的坐标示 教 当跟踪的坐标与 实际不同 时，可以使 用 HOD 进 行吸取坐标的 示教。 < 步骤 > ① 将光标移动 到 X 、 Y 或 Z 坐标 。 ② 按 HOD 装置按钮，进 行坐标示教 ，按 ENTER 键确定。 图 4.5.4.4.4-5 示 教中 ③ 要使确定的 坐标值有 效时，按下 < 设定 > 或再次按下 ENTE…
第1部 基本篇 第3章 保养
3-6 易损件表
个数
更换日期
(大致标
准
)
No 货 号 品 名
2050 2060
设备
（年）
备 考
1
E3052729000 滤波器（吸嘴轴内部） 4 5 0.5
2
40011159 滤波器（喷射装置内部） 4 5 1
3
40011160
消音器 (喷射装置内部) 4 5
1
4
40001339 吸嘴组 501V 4 4 0.75
5
40001340 吸嘴组 502V 4 4 0.75
6
40001341 吸嘴组 503V 4 4 0.75
7
40001342 吸嘴组 504 1 1 0.75
8
40001343 吸嘴组 505 1 1 1
9
40001344 吸嘴组 506 1 1 1
10
40001345 吸嘴组 507 1 1 1
11
40001346 吸嘴组 508 1 1
HEAD
1
12
40000863 传送带 S 4 4 1 INOUT 用
13
40000864 传送带 C
2 2
1 CENTER 用 ※注 1
14
40001070 传送带 C(L) 2 2 1 CENTER 用 ※注 2
15
40000790 传送带 EX(W) 4 4 1 传送延长 OPTION 用
16
40011058 传送带 EX(150) 2 2 1 传送延长 OPTION 用
17
40011065 传送带 EX(250) 2 2 1 传送延长 OPTION 用
18
E2233725000 挡片 2 2
传送
2 挡块 & X 夹杆
19
E9659729A000 UPS 蓄电池 1 1
电气
设备
1
自然放置：3个月（以后再
充电） 通电状态：２年
※注 1：M 尺寸专用
※注 2：L 尺寸专用
3-37
第1部 基本篇 第 4 章 生产程序制作
4-208
6) 跟踪时的坐标示教
当跟踪的坐标与实际不同时，可以使用HOD进行吸取坐标的示教。
<步骤>
① 将光标移动到 X、Y 或 Z 坐标。
② 按 HOD 装置按钮，进行坐标示教，按 ENTER 键确定。
图 4.5.4.4.4-5示教中
③ 要使确定的坐标值有效时，按下<设定>或再次按下 ENTER。
返回坐标时，按下<取消>或 CANCEL。
◆ 吸取跟踪中的示教操作流程
吸取坐标
向 XY 编辑箱中
输入焦距
按下 HOD设备键
示教操作
确定坐标后
ENTER
CANCEL
按下“设定”按钮
或 ENTER
按下“取消”按钮
或 CANCEL
变更吸取数据
第1部 基本篇 第 4 章 生产程序制作
4-209

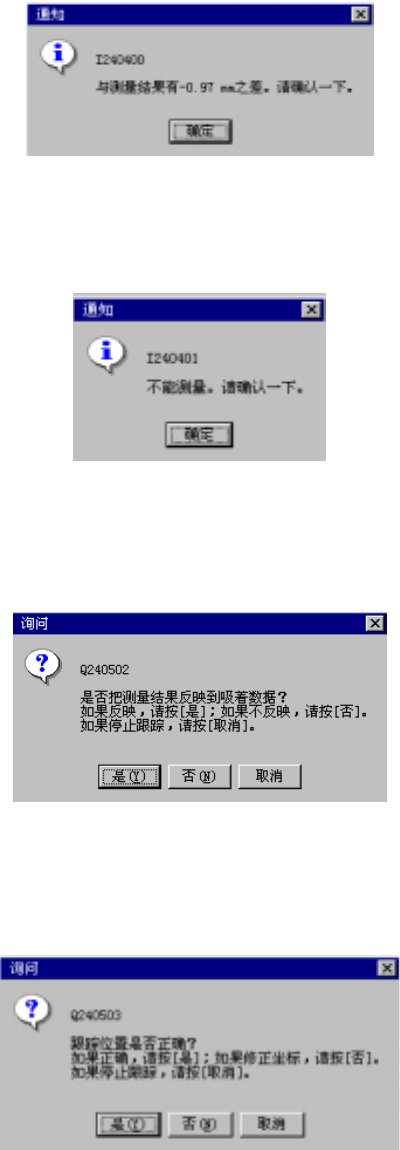

7) 吸取高度跟踪时在各点的动作
① 如果在吸取高度跟踪的条件设定中已设定了“如果与测量值间有差异则停止”
则当与测量值间有差异时，显示如下的信息。
在自动传送时将会停止，因此请确认吸取数据的高度值。
② 如果在吸取高度跟踪的条件设定中已设定了“如果无法测量则停止”
则当无法使用HMS测量时，显示如下的对话框。
在自动传送将会停止，因此请确认吸取位置。
③ 如果在吸取高跟踪的条件设定中设定了“进行测量值的获取动作”
则显示是否将通过HMS获得的测量值加入到吸取数据的Z坐标中的确认画面。
需加入时按下“是”。
④ 如果在吸取高度跟踪的条件设定中已设定了“使用摄象机进行位置确认”
则将在VCS监视器中显示吸取位置。当显示以下的确认信息时，请目视进行确认。如果位
置正确，按下“是”，如果想用示教来改变吸取位置，则按下“否”，进行示教操作。
图 4.5.4.4.4-6
图 4.5.4.4.4-7
图 4.5.4.4.4-8
图 4.5.4.4.4-9
