NPM - DX EJM8D C - MB - 03O - 00 离线 准备 3-2-2 -3 操作 手册 3 - 2 - 2 A C D A B C D B 供料器信息的详细 窗口画面 供料器安装状态的确 认 2 ( 智能供料器 ) 当供料器信息的 名称过长无法 全部显示时， 按此按钮显示未 显示部分 使供料器信息返 回到编带改换 之前 的状态 ●当误检出到拼 接接缝时，拼 接部的信 息需要使 更新后的供料器信 息返回 到 原来状态时…
NPM-DX EJM8DC-MB-03O-00
3-2-2-2
C
E
F
G
H
D
A
状态颜色 供料器的状态
蓝色 生产数据中存在的供料器
灰色
供料器不存在
黄色
故障
绿色
生产数据中不存在的供料器
B
C F G H E D
B A
安装确认画面
供料器状态
整体的供料器安装结束数量的状况
●不对没有用于生产的供料器计数。
安装完毕
显示供料器左侧的元件
显示供料器右侧的元件
将生产数据的元件信息全部写入供料器
的元件信息内
部品名
间距: 供给编带的间距量
余数: 元件余数
宽: 编带宽度
图案种类: 编带的种类
(纸/塑料)
●只有在选购件的“供料器元件核对”
为ON时显示
(→『工程师手册』P.13-1-1)
对所选地址的供料器中写入的元件信息进行
复位
对写在供料器上的全部元件信息都执行复位
显示供料器信息的详细画面
(→『操作手册』P.3-2-2
-3 ‘供料器信息的
详细窗口画面’)
●按下双式编带供料器／薄型编带供料器
的地址编号后就会显示。
NPM-DX EJM8DC-MB-03O-00
离线
准备
3-2-2-3
操作手册
3-2-2
A C D
A
B
C
D
B
供料器信息的详细窗口画面
供料器安装状态的确认 2
(智能供料器)
当供料器信息的名称过长无法全部显示时，
按此按钮显示未显示部分
使供料器信息返回到编带改换之前
的状态
●当误检出到拼接接缝时，拼接部的信
息需要使更新后的供料器信息返回
到原来状态时，使用本功能
供料器的详细信息
关闭画面
●只显示可使用替代元件的供料器
NPM-DX EJM8DC-MB-03O-00
3-2-2-4
A
G
H
C
A
D
B
E
F
G
I
J
K L
B
C
D
E
F
H
I
J
K
L

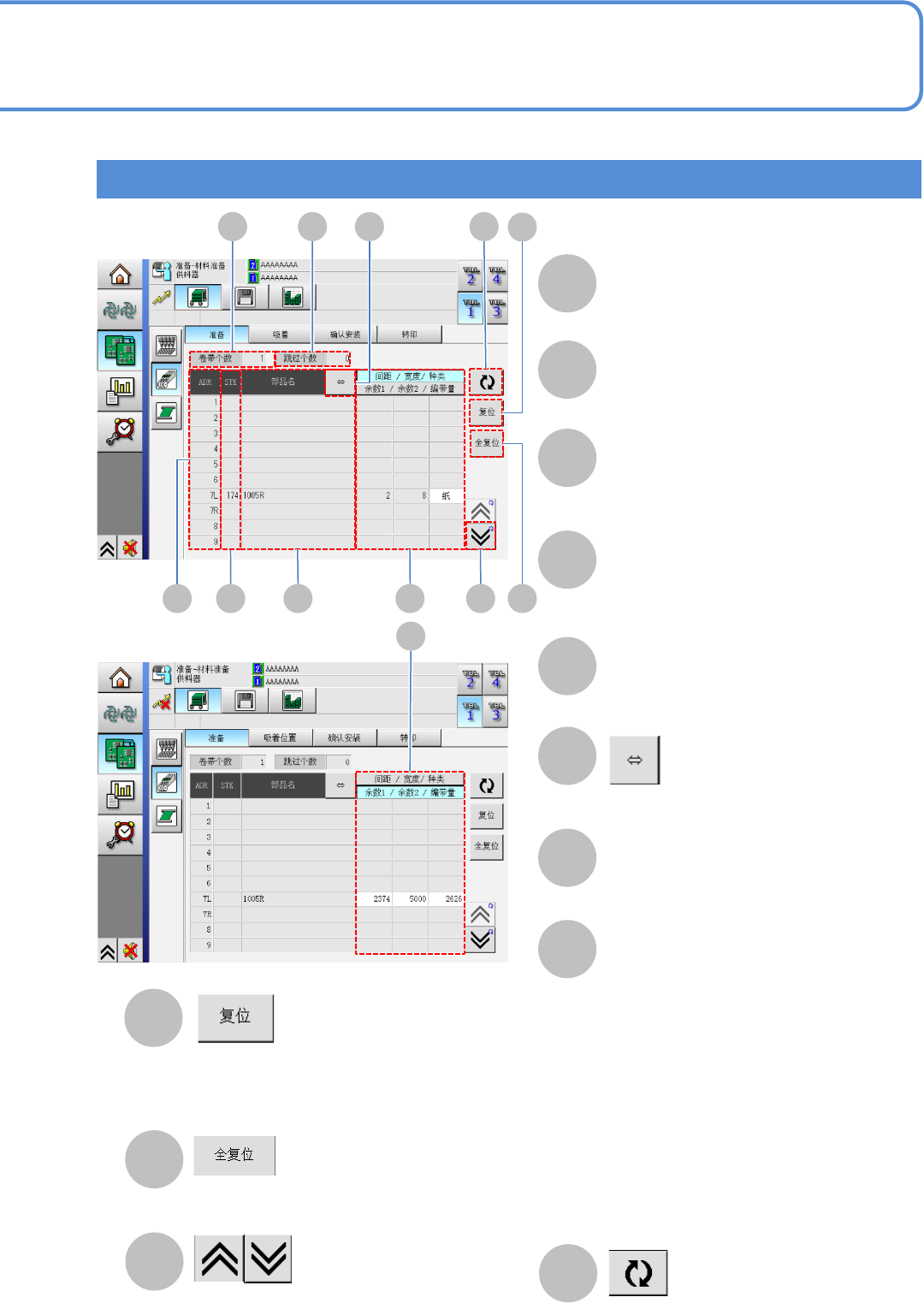

配置画面
卷带个数
供料器的配置总数
跳过个数
指定跳过的供料器数量
ADR
配置有供料器的地址编号与配置了元件
的供料器 (L/R)
STK
相同识别编号的元件为存储元件
部品名
元件名过长时按下以显示出未显示的部分
供料器的供给间距、宽度、种类
复位当前光标所在供料器的元件余数(*)
(*) 一个卷带的元件数量
复位全部供料器的元件余数
上下滚动显示一览
余数1: 现在使用中的编带余数
余数2: 拼接带余数
重新显示
●选择了编带量时
当编带量超出10,000 时，背景颜色为黄色
●选择了余数时
余数转为“0”时，背景颜色为黄色
●配置的供料器不是生产使用的供料器时
显示(*)
●没有配置供料器时，显示为 (-)
