VM-101 2023.0721
- 13 -

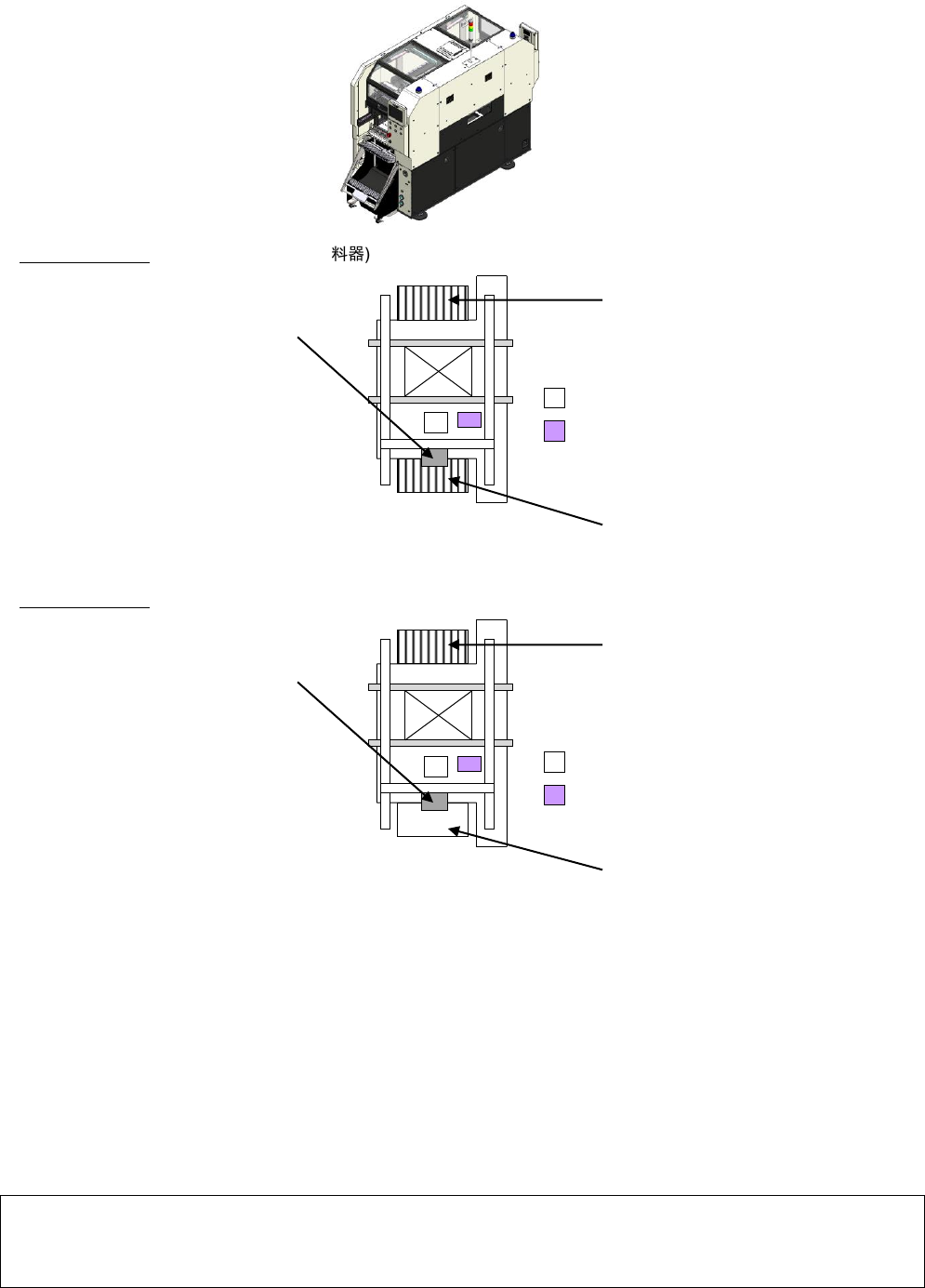

4. 机器构成
■ 贴装规格
・ 编带供料器规格 (在前侧不可安装托盘供料器)
・ 托盘供料器规格 (在前侧不可安装交换台车、或者固定供给部。)
※1 选择了交换台车时，则需要切割单元。
※2 选择了固定供给部时，可选择割单元有/无。
选择了有切割单元时，则需要卷盘支架。
无切割单元的规格，主要用于试生产或小批量生产。
对于量产使用，建议选择带有切割单元的规格，或者，交换台车规格。
※3 选择了托盘供料器规格时，不可选择轻量 16 吸嘴贴装头 V2。
■ 数据编制
所有数据编制是在数据编制系统 NPM-DGS 进行。(NPM-DGS 是其他产品)
NPM-DGS 用的硬件，请客户准备。
Remarks
• 在特殊规格时，有时会出现不适合 CE 标记规格的情况。
• 交换台车设置范围的地面倾斜，需要台车的左右方向在 6 mm 以内，前后方向在 11 mm 以内。
地面倾斜度超过此范围时，不可搬移交换台车。
:
多功能识别照相机
:
吸嘴交换器
元件供给部:后侧
・固定供给部
※
2
・无供给部
元件供给部:前侧
・托盘供料器
贴装头
・轻量 16 吸嘴贴装头 V2
・轻量 8 吸嘴贴装头
・4 吸嘴贴装头
元件供给部:后侧
・固定供给部
※
2
・无供给部
元件供给部:前侧
・交换台车
※
1
・固定供给部
※
2
贴装头
*3
・轻量 8 吸嘴贴装头
・4 吸嘴贴装头
:
多功能识别照相机
:
吸嘴交换器
VM-101 2023.0721
- 14 -
4.1
工作头构成
■ 贴装头
轻量 16 吸嘴贴装头 V2
轻量 8 吸嘴贴装头
上下用马达
(Z
轴
)
(
外罩内部
)
旋转用马达
(θ
轴
)
上下用马达
(Z
轴
)
(
外罩内部
)
旋转用马达
(θ
轴
)
附属品
吸嘴交换器
(16 吸嘴贴装头用)
附属品
・吸嘴交换器(8 吸嘴贴装头用)
4 吸嘴贴装头
上下用马达
(Z
轴
)
(
外罩内部
)
旋转用马达
(θ
轴
)
附属品
・吸嘴交换器(4 吸嘴贴装头用)
Remarks
• 以上附属品中，不包括预备工作头。
选择预备工作头时，请同时选择各工作头对应的选购件。
详细请参照「9. 选购件」。
VM-101 2023.0721
- 15 -
4.2
贴装吸嘴构成
根据客户生产形态可以选择最佳组合，吸嘴都是选购件。
・孔形状，只表示最大尺寸。与实际形状不同。
・
No.
末尾含有
“C”
的吸嘴，尖端材料是陶瓷。
・吸嘴
No.
中含有“
N
”的吸嘴，与在吸嘴凸缘部分上施加了
2D
代码的
NPM
系列为共通的吸嘴。
2D
代码的吸嘴，进行吸嘴
No.
的校对，可以检测出吸嘴的安装错误。
・吸嘴
No.
没有
“N”
的吸嘴，与
CM
系列
(CM602, CM402, CM401, CM400, DT401, CM232, CM212, CM101)
为共通的吸嘴。
・识别方式根据元件决定。
■ 轻量 16 吸嘴贴装头 V2
No.
尖端形状
(单位: mm)
对象元件
(代表例)
No.
尖端形状
(单位: mm)
对象元件
(代表例)
256CS
256CSN
0.39
0.17
0.32
0.3
0402R/C
235CS
235CSN
1.6
0.6
1.2
0.8
1608R/C
2012R/C
3216R/C
SS-Mini Tr/Di
S-Mini Tr/Di
225CS
225CSN
0.6
0.27
0.4
0.35
0603R/C
240CS
240CSN
φ1.8
φ2.4
3216R/C
4532R/C
TAN-X
226CS
226CSN
0.6
0.3
0.4
0.5
0603R/C
1005R/C
140S
140SN
φ1.5
φ4
垫
Al 电解
SOP
230CS
230CSN
1.0
0.4
0.7
0.6
1005R/C
1608R/C
