10.MFU クランプ(DEPQ) 10.MFU Clamp(DEPQ) 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質 No. Drg.No. & Code No. QTY Description Rating Remarks Materials 41 H5300A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X15 HRC34-44 FE 42 N4047A SCREW, HEX SOCKET…
10.MFU クランプ(DEPQ)
10.MFU Clamp(DEPQ)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
材質
No. Drg.No. & Code No. QTY Description Rating Remarks
Materials
1 DEPQ3220 2 SEAL ｼｰﾙ PL
2 DEPQ3270 4 BKT BKT FE
3 DEPQ3330 2 DUCT ﾀﾞｸﾄ FE
4 DEPQ1040 4 BKT, SENSOR BKT ｾﾝｻ FE
5 DEPQ3200 4 BKT BKT FE
6 S3148Z 2 SW, PHOTOELECTRIC SW 光電 HPJ-T23 OT
8 DEPQ3024 2 BKT BKT FE
9 DEPQ3034 2 BKT BKT FE
10 DEPQ3040 4 BKT BKT FE
11 DEPQ3050 4 STOPPER ｽﾄｯﾊﾟ PL
12 DEPQ3150 2 PIN, LOCATING ﾋﾟﾝ 位置決め FE
13 DEPQ3160 2 PIN, LOCATING ﾋﾟﾝ 位置決め FE
14 DEPQ3321 4 STOPPER ｽﾄｯﾊﾟ PL
15 DEPQ3230 4 LEVER ﾚﾊﾞｰ FE
16 DEPQ3080 4 KNUCKLE ﾅｯｸﾙ FE
17 DEPQ3090 4 PIN ﾋﾟﾝ FE
18 DEPQ3070 4 SHAFT ｼｬﾌﾄ FE
19 DEPQ3300 2 GUIDE ｶﾞｲﾄﾞ FE
20 DEPQ3110 4 GUIDE ｶﾞｲﾄﾞ FE
21 DEPQ3120 4 GUIDE ｶﾞｲﾄﾞ FE
22 DEPQ3130 2 BKT BKT FE
23 KPA2240 12 COLLAR ｶﾗｰ FE
24 EM42301 4 WASHER ﾜｯｼｬ FE
25 S20975 4 CYLINDER, AIR ｼﾘﾝﾀﾞ ｴｱｰ CDLQB50-30D-B-F9NL OT
26 S1026A 8
CIR-CLIP
ｻｰｸﾘｯﾌﾟ ST-EW-8 FE
27 DDUZ0040 2 VALVE, CHECK ﾊﾞﾙﾌﾞ ﾁｪｯｸ OT
28 K1120T 8 CAM FOLLOWER ｶﾑﾌｫﾛｱ CF10-1V-A OT
29 H5371A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M10X80L FE
30 H5337H BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X110L FE
31 DEPQ3140 4 BLOCK, LOCATING ﾌﾞﾛｯｸ 位置決め FE
32 DEPQ3180 2 COVER ｶﾊﾞｰ FE
33 DEPQ3190 2 COVER ｶﾊﾞｰ FE
34 H2095R 2 PIN, PARALLEL ﾋﾟﾝ 平行 8ﾟX25 Bｼｭ FE
35 DEPQ3010 4 GUIDE ｶﾞｲﾄﾞ FE
36 K51780
SCREW, C/R PAN
小ﾈｼﾞ 十穴鍋 M3X18L FE
37 H5274A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M3X6 FE
38 K5208A SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M4X6 FE
39 H5288A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M4X10L FE
40 H5294A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M4X30L FE
XP-341E PARTS LIST
10 - 3
10.MFU クランプ(DEPQ)
10.MFU Clamp(DEPQ)
10.MFU クランプ(DEPQ)
10.MFU Clamp(DEPQ)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
材質
No. Drg.No. & Code No. QTY Description Rating Remarks
Materials
41 H5300A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M5X15 HRC34-44 FE
42 N4047A
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め M6X10L FE
43 H5321A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M6X12L FE
44 H5322A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M6X15L FE
45 H5324A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M6X20L FE
46 H5326A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M6X25L FE
47 H5343A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M8X30L FE
48 H5359A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M10X20L FE
49 W1021A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M FE
50 W1022A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M FE
51 W1024A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M FE
52 W1042A WASHER, FLAT ﾜｯｼｬ 平 4W-3 FE
53 W1043A WASHER, FLAT ﾜｯｼｬ 平 4W-4 FE
54 W1045A WASHER, FLAT ﾜｯｼｬ 平 4W-6 FE
55 W1041A WASHER, FLAT ﾜｯｼｬ 平 4M/MX0.8X9(1W-4) FE
56 W1012A
WASHER, CONICAL
ﾜｯｼｬ 皿 M-5-L FE
57 W1013A
WASHER, CONICAL
ﾜｯｼｬ 皿 M-6-H FE
58 W1014A
WASHER, CONICAL
ﾜｯｼｬ 皿 M-8-H FE
59 W1015A
WASHER, CONICAL
ﾜｯｼｬ 皿 M-10-H FE
60 W1011A
WASHER, CONICAL
ﾜｯｼｬ 皿 M-4-L FE
61 DEPQ3172 2 BKT BKT FE
62 DEPQ3310 2 GUIDE ｶﾞｲﾄﾞ FE
63 DEPQ3281 2 BKT BKT FE
64 DEPQ3291 2 BKT BKT FE
65 H5289A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M4X12 FE
XP-341E PARTS LIST
10 - 4
10.MFU クランプ(DEPQ)
10.MFU Clamp(DEPQ)
11 - 1

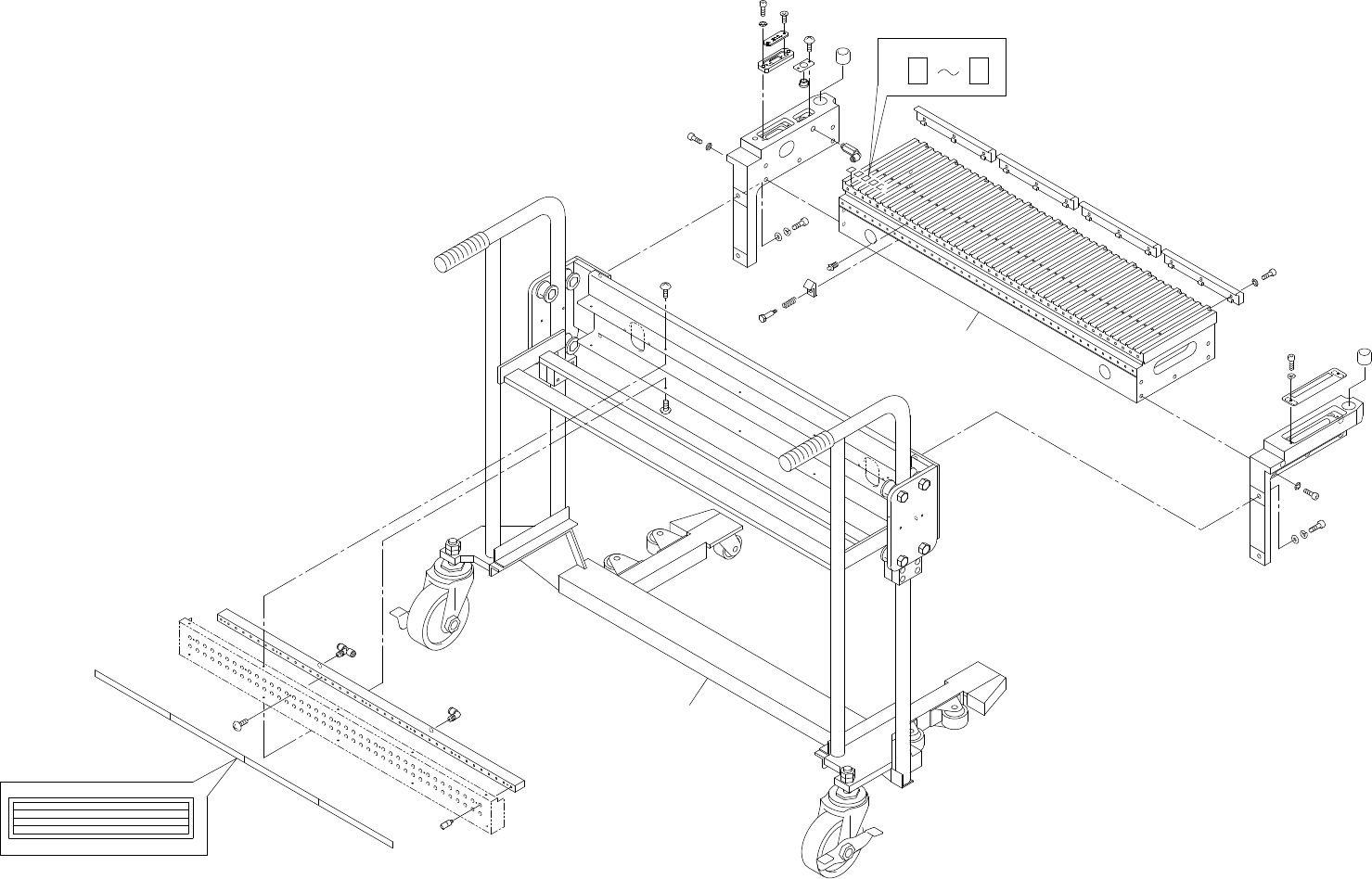

11.MFU-X20E(DEUF)
11.MFU-X20E(DEUF)
11.MFU-X20E(DEUF)
11.MFU-X20E(DEUF)
XP-341E PARTS LIST
Ref.33-7
Ref.31-1
Ref.31-1
Ref.31-1
Ref.31-1
0.5 1 2 10
ﾀﾃx173.205
1
40
1
2
3
4
5
31
21
40
30
10987654321
2011 12 13 14 15 16 17 18 19
22 23 24 25 26 27 28 29
32 33 34 35 36 37 38 39
x10
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
18
19
26
4
3
38
39
37
37
37
37
1
33
35
34
36
10
26
8
9
11
13
12
25
24
20
5
2
6
27
14
7
16
15
17
29
28
30
31
32
22
21
23
40
41
42
42
