OM-1753 4-29 4. 消耗部品と重要保守部品 4.1 消耗部品リスト 1 年以内に消耗する可能性がある部品リストです。購入される場合は、日立ハイテクノロジーズ営業部門または販売代理店に連絡してください。品名部品番号部品名使用数推奨数 / 年立体分解図備考パレット 0921G165 GS-MP100 30 - TD10 4.2 重要保守部品リスト数年で保守が必要となる部品のリストです。参考としてください。 …

OM-1753

4-28

フロント

安全バー

ウレタンクランプ

1年ごと　交換所要時間:30分

(2)

(3)

カッタ部カバー(6か所)を取外します。

カッタ刃カバーを取付ける。

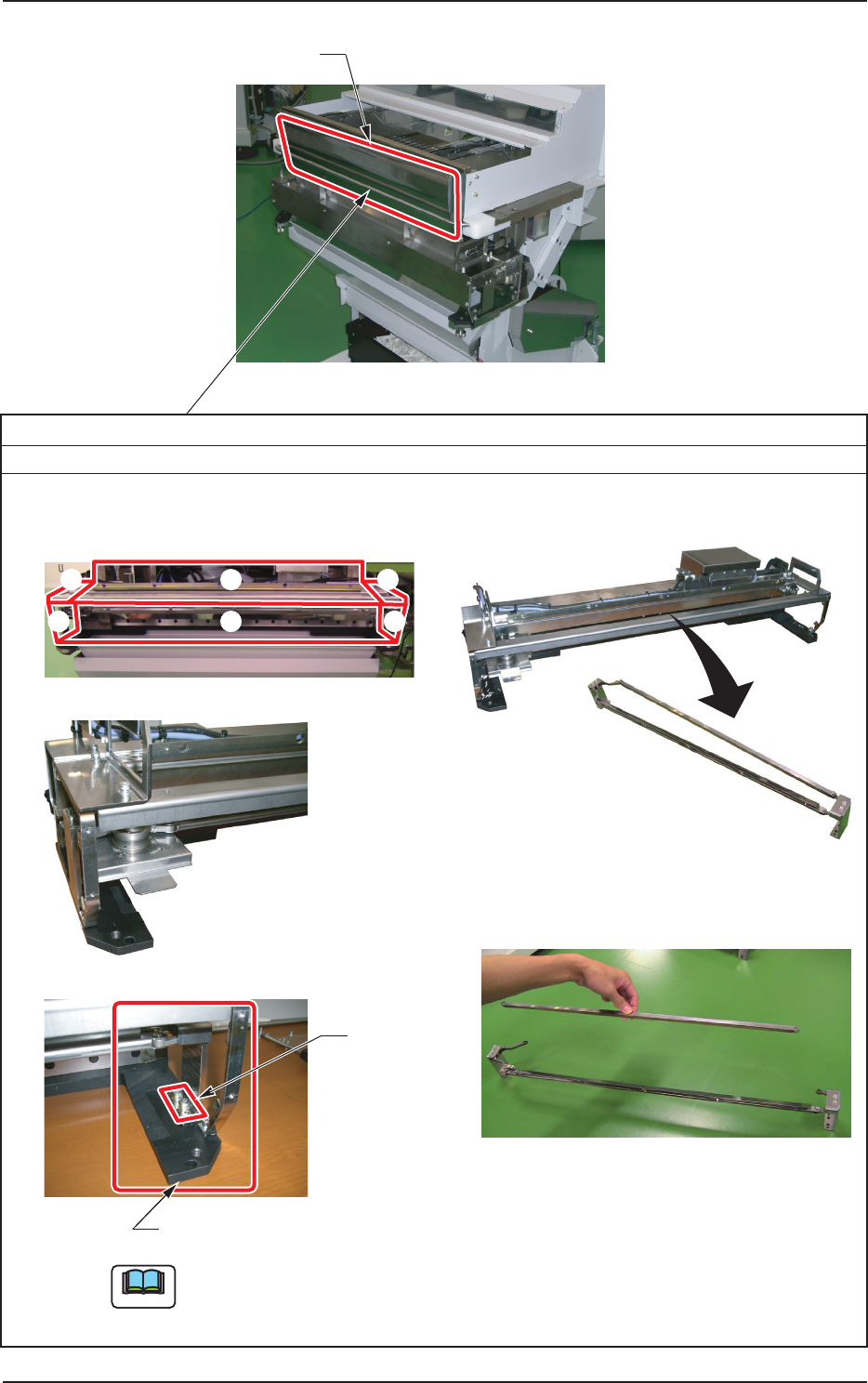

(1)フロント安全バーを取外し、カッタをカート

からおろしてください。

(4)クランプレバーベースのネジを左右取外します。

(5)クランプレバーをクランプレバーベースごと

取外します。

(6)クランプレバーベースよりクランプレバーを

取外し、新しいクランプレバーと交換して

ください。

② ⑥①

④

反対側も同じようにネジを取外します。

⑤③

③

②

⑥

⑤

ネジを

取外します。

ノートノート

カッタをカートに載せる時、コネクタ2か所をきちんと固定してください。

また、安全カバーも忘れずに取付けてください。

FD21

1303-001

3.2 点検 / 清掃 / 給油か所

OM-1753

4-29

4. 消耗部品と重要保守部品

4.1 消耗部品リスト

1 年以内に消耗する可能性がある部品リストです。

購入される場合は、日立ハイテクノロジーズ営業部門または販売代理店に

連絡してください。

品名部品番号部品名使用数推奨数 / 年立体分解図備考

パレット 0921G165 GS-MP100 30 -

TD10

4.2 重要保守部品リスト

数年で保守が必要となる部品のリストです。参考としてください。

ノート

重要保守部品の交換方法については、高度な技術を要しますので当社

サービス員にご相談ください。

4.2.1 トラバースカートユニット

品名部品番号部品名使用数推奨年数立体分解図備考

ブラケット 0921B002 BRACKET 1 -

ブラケット 0921B003 BRACKET 1 -

光電センサ 23G00182 SENSOR, PELEC 3 -

スリット 23G00183 SENSOR, PELEC 3 -

リニアガイド 0921B101 GUIDE, LINEAR 1 -

リニアガイド 222L0976 GUIDE, LINEAR 1 -

光電センサ 0921B104 SENSOR, PELEC 1 -

フォトセンサ 0921B301 SENSOR, PHOTO 2 -

フォトセンサ 23G10029 SENSOR, PHOTO 1 -

センサアンプ 23G00244 SENSOR, PELEC 1 -

ファイバ 23G00157 SENSOR, PELEC 1 -

位置決めピン 216E1754 PIN,LOCATE 1 -

位置決めピン 0921B402 PIN,LOCATE 1 -

ファイバ 0921B300 SENSOR, PELEC 2 -

センサアンプ 23G00247 SENSOR, PELEC 1 -

トラバースカートユニット TD11

1303-001

4. 消耗部品と重要保守部品

OM-1753

4-301303-001

4.2.2 エレベータユニット

品名部品番号部品名使用数推奨年数立体分解図備考

リニアガイド 222L0720 GUIDE, LINEAR 2 -

ボールネジ 223B0366 BALL SCREW 1 -

光電センサ 23G00198 SENSOR, PELEC 2 -

ファイバ 23G00153 SENSOR, PELEC 1 -

センサアンプ 0921E20A SENSOR, PELEC 1 -

光電センサ 23G00227 SENSOR, PELEC 4 -

ロッド 216C1047 ROD 2 -

ブロック 211G6042 BLOCK 4 -

プレート 211G6194 BOSS 2 -

マガジン 09210031 GS-MG100 2 -

エレベータユニット TD12
