Extensões da estação Manual do usuário SIPLACE Série X
Estação de encosto para o carro de componentes da Série X de SIPLACE A partir da versão de software SR.70x.xx Edição 01/2011
390
6.2.5.1 Ferramentas
Para o ajuste da altura da alimentação do carro de componentes é necessária a seguinte ferra-
menta:
– Conjunto de chaves sextavadas internas
– Chave de boca, nº 13
6.2.5.2 Reajustar a altura do dispositivo de alimentação do carro de componentes
ADVERTÊNCIA 6
→ Separe a estação de encosto da alimentação de corrente elétrica.
→ Separe a estação de encosto da alimentação de ar comprimido
O peso do dispositivo de alimentação do carro de componentes é de cerca de 40 kg.
→ Se necessário peça a uma segunda pessoa para o ajudar durante a alimentação.
→ Respeite a seqüência dos procedimentos de trabalho descritos.
6.2.5.3 Ajustar o dispositivo de alimentação do carro de componentes a uma altura
de 830 mm ou de 900 mm
6
Fig. 6.2 - 6 Seqüência de trabalho para o ajuste de uma altura de 830 mm para uma altura de 900 mm
→ Solte os dois parafusos de sextavado interior M8x18 (pos. 9 na Fig. 6.2 - 5, página 389) e retire
a guia esquerda e direita (pos. 8 na Fig. 6.2 - 5
, página 389).
6
Manual do usuário SIPLACE Série X Extensões da estação
A partir da versão de software SR.70x.xx Edição 01/2011 Estação de encosto para o carro de componentes da Série X de SIPLACE
391
NOTA: 6
Desmonte o revestimento (pos. 9 na Fig. 6.2 - 5
, página 389) somente nos seguintes casos:
– O dispositivo de alimentação do carro de componentes é reajustado para uma altura de 830
mm.
– O dispositivo de alimentação do carro de componentes é reajustado para outra altura.
→ Solte os 4 parafusos de cabeça sextavada interior M5x12 (Pos. 7 na Fig. 6.2 - 5
, página 389).
Agarre o revestimento para que ele não caia.
→ Retire o revestimento.
CUIDADO 6
Tenha o cuidado de não danificar qualquer cabo ao levantar e descer o dispositivo alimentação
do carro de componentes.
→ Solte ambas roscagens (Pos. 3 na Fig.6.2 - 5
, página 389).
→ Solte ambas as roscagens (Pos. 2 na Fig. 6.2 - 5
, página 389).
→ Retire ambas as porcas sextavadas M8 e as anilhas planas (Pos. 4 na Fig. 6.2 - 5
, página
389
).
→ Segure o dispositivo de alimentação do carro de componentes na parte lateral (Pos. 10 na Fig.
6.2 - 5
, página 389) e retire ambos os parafusos de sextavado interior M8x40 nesse local.
→ Balance o dispositivo de alimentação do carro de componentes para cima até que furo na
parte lateral com o furo oblongo (Pos. 5 na Fig. 6.2 - 5
, página 389) chegar à cobertura.
→ Fixe a parte lateral neste local. Para isso aperte ligeiramente as porcas.
→ Fixe o dispositivo de alimentação do carro de componentes ao FCU (Pos. 12 na Fig. 6.2 - 5
,
página 389
) remova as roscagens na Pos. 2 na Fig. 6.2 - 5, página 389.
→ Balance o dispositivo de alimentação do carro de componentes para cima até que furo na
parte lateral com o furo de 900 mm (Pos. 1 na Fig. 6.2 - 5
, página 389) chegar à cobertura.
→ Fixe a parte lateral neste local. Para isso aperte ligeiramente as porcas.
→ Balance o dispositivo de alimentação do carro de componentes do furo (Pos. 5 na Fig. 6.2 - 5
,
página 389
) para cima até ao furo de 900 mm e fixe-o neste local.
→ Verifique se as uniões roscadas nas Pos. 2, 3 e 4 para uma altura do carro de componentes
de 900 mm assentam bem.
→ Fixe a guia direita e esquerda (pos. 8 na Fig. 6.2 - 5
, página 389) com o parafuso de sextavado
interior M8x18 (pos. 9 na Fig. 6.2 - 5
, página 389).
→ Fixe o revestimento (Pos. 11 na Fig. 6.2 - 5
, página 389) com os 4 parafusos de cabeça sex-
tavada interior M5x12 (Pos. 7 na Fig. 6.2 - 5
, página 389) .
Extensões da estação Manual do usuário SIPLACE Série X
Estação de encosto para o carro de componentes da Série X de SIPLACE A partir da versão de software SR.70x.xx Edição 01/2011
392
NOTA 6
Ao proceder a uma comutação de uma altura de 900 mm para 830 mm deverá efetuar a seqüên-
cia inversa (ver Fig. 6.2 - 6, página 390).
6.2.5.4 Ajustar o dispositivo de alimentação do carro de componentes a uma altura
de 900 930 mm ou de 950 mm
6

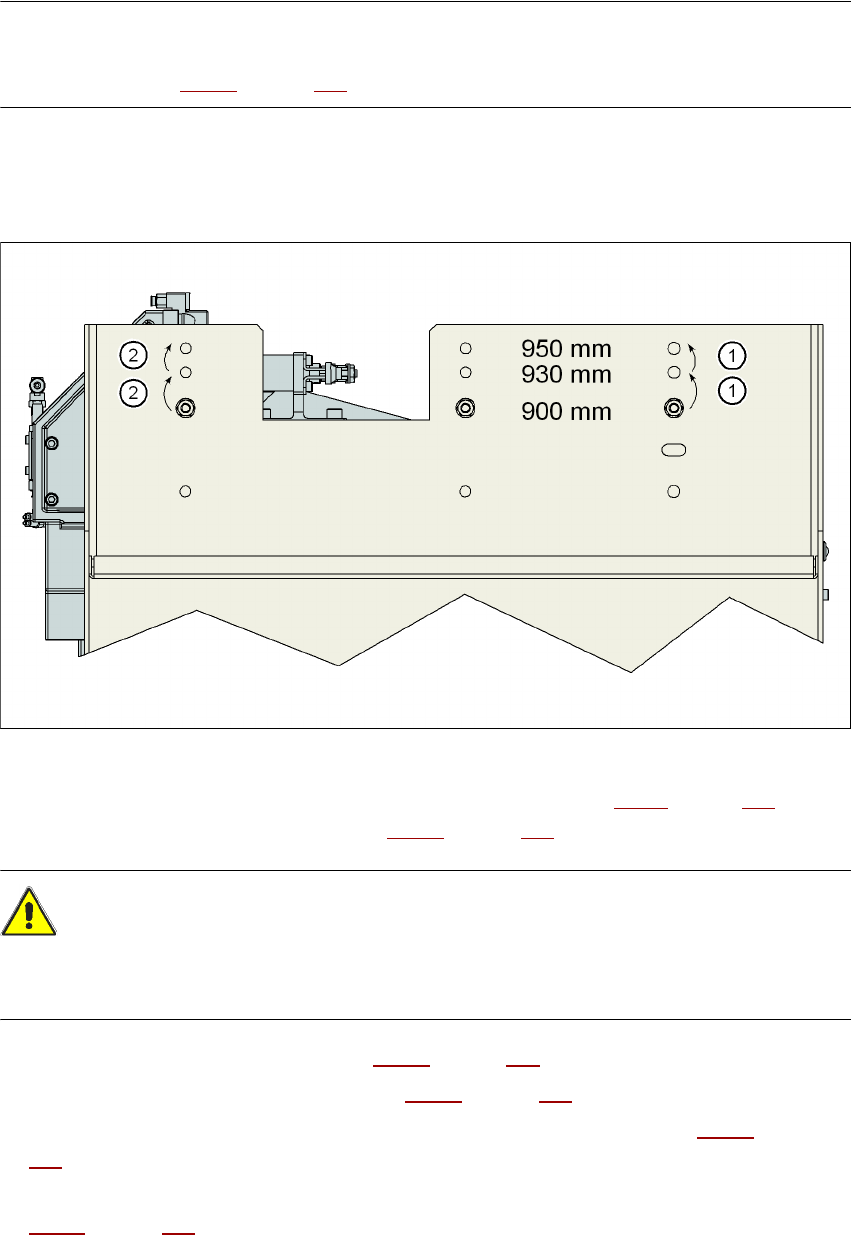

Fig. 6.2 - 7 Seqüência de trabalho para o ajuste de uma altura de 830 mm para uma altura de 900 mm
→ Solte os dois parafusos de sextavado interior M8x18 (pos. 9 na Fig. 6.2 - 5, página 389) e retire
a guia esquerda e direita (pos. 8 na Fig. 6.2 - 5
, página 389).
CUIDADO 6
Tenha o cuidado de não danificar qualquer cabo ao levantar e descer o dispositivo alimentação
do carro de componentes.
→ Solte ambas roscagens (Pos. 3 na Fig.6.2 - 5
, página 389).
→ Solte ambas as roscagens (Pos. 2 na Fig. 6.2 - 5
, página 389).
→ Retire ambas as porcas sextavadas M8 e as anilhas planas (Pos. 4 na Fig. 6.2 - 5
, página
389
).
→ Segure o dispositivo de alimentação do carro de componentes na parte lateral (Pos. 10 na Fig.
6.2 - 5
, página 389) e retire ambos os parafusos de sextavado interior M8x40 nesse local.
→ Balance o dispositivo de alimentação do carro de componentes até à próxima posição mais
alta.
