第 5 章 其它功能 Rev03 5-15 5-1-5 查找 <步骤> 1) 在菜单栏中，单击“查找”/“查找” 。 2) 显示元件查找画面如下。 指定查找字符串，单击“确定” 。 需要进一步缩小查找范围时，请指定厂商名、元件种类、包装方式、对中（定心）方法。 3) 检索结束 后，显示“元件清单” ，并着 重显示符合输入条件的数据库中 的元件数据。 4) 查找不完整的元件数据时，请单击“仅仅查 找不完整的数据” （查找不完整…
第 5 章 其它功能 Rev03
5-14
5-1-3-7 替换
在显示元件清单或元件表格时，从菜单栏中选择“数据”/“替换”后，显示如下画面。
● 将 502，503 号吸嘴替换为 500 号吸嘴
已设定为激光定心和图像定心的502号吸嘴和503号吸嘴全部被换为500号吸嘴。
注意
一旦替换为 500 号吸嘴，即无法恢复数据。
● 标签内的选项
将选择的项目重新设定为默认值。
重新设定数据时，画面上显示如下信息。
5-1-4 包装方式（包装代码）
“包装代码”是为了减少元件数据的制作工序而建立的数据库。
通过选择与要制作的元件接近的包装代码，仅修正与包装代码不同的部分，即可进行元件数
据的制作，也可重新制作包装代码。
详细说明，请参见附件CD。
第 5 章 其它功能 Rev03
5-15
5-1-5 查找
<步骤>
1) 在菜单栏中，单击“查找”/“查找”。
2) 显示元件查找画面如下。
指定查找字符串，单击“确定”。
需要进一步缩小查找范围时，请指定厂商名、元件种类、包装方式、对中（定心）方法。
3) 检索结束后，显示“元件清单”，并着重显示符合输入条件的数据库中的元件数据。
4) 查找不完整的元件数据时，请单击“仅仅查找不完整的数据”（查找不完整的数据）。显示
如下画面。单击“确定”。
要查找不完
整的数据时,
请点击此处
输入要检索的
字符串。
选中任一查
找选项
第 5 章 其它功能 Rev03
5-16

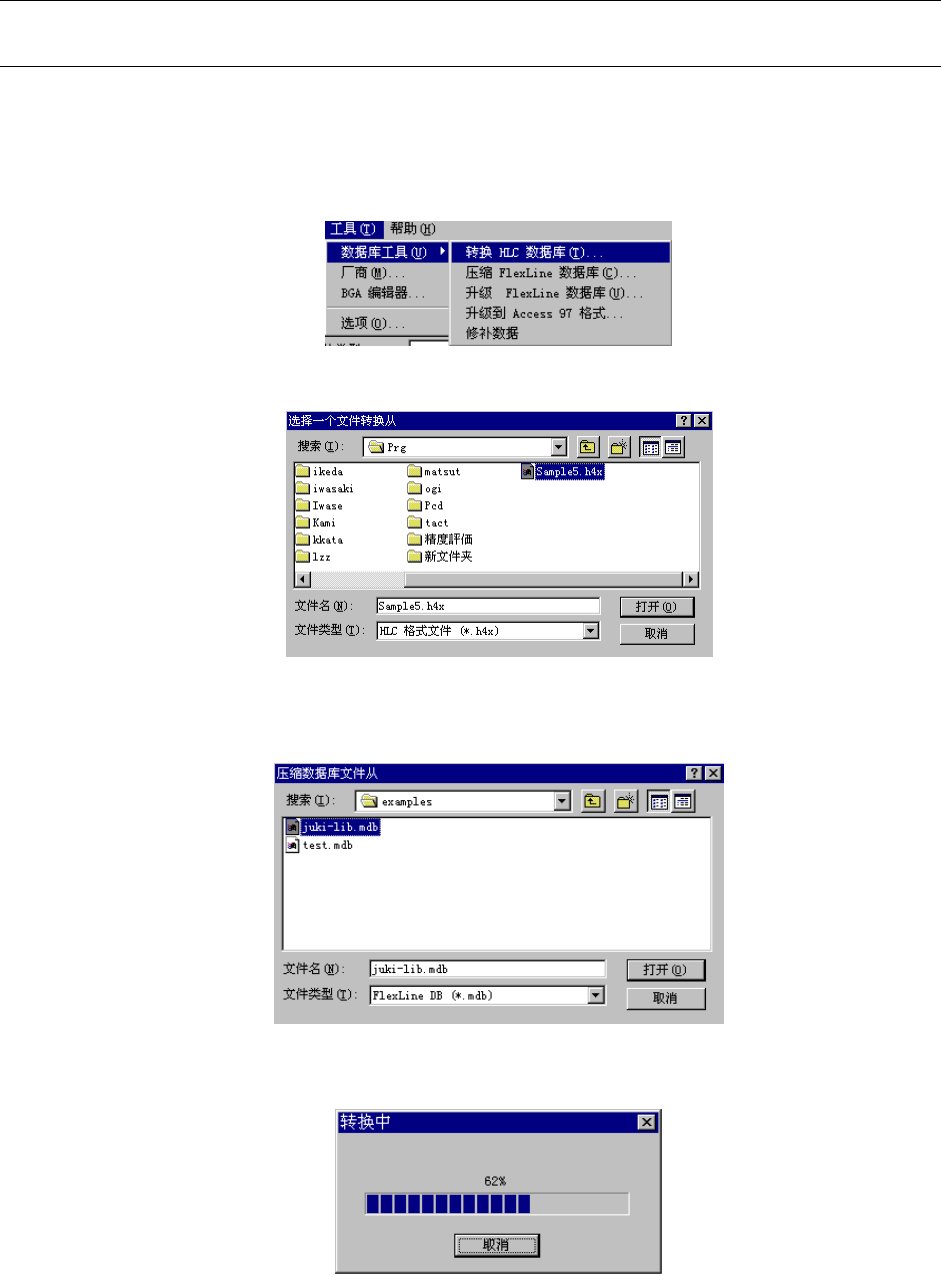

5-1-6 工具
5-1-6-1 数据库工具
1） 转换 HLC 数据库
把用其它机种(EPU或HLC)制作的数据库转换为新的数据库形式。
<步骤>
① 单击“工具”/“数据库工具”/“转换 HLC 数据库”。
② 显示“选择一个文件从”画面。请选择文件，单击“打开”。
③ 显示“压缩数据库文件从”画面。（显示“指定数据库文件转换到”画面）
设置转换后的保存地点(文件夹)和文件名，单击“保存”。
④ 显示如下画面，进行转换。
