I ntelligent T ape Feeder 操作手册 7.1 关于故障 Page 7-19 2. 一边关闭前后的片簧部一边将盒推入压紧 胶带收藏部。 片簧 片簧 3. 把压紧胶带存储盒盖也推入进去。 上 COM B 盖子的弯曲部分 插入到框架和 盒的中间。 使盖子的下面的弯曲部位插入到盒的狭 缝处。 ( 为了前后一致 ) 下 COM B 盒、 盖安装完了之 后、 把盒子整体 推向前 方直到盒的片簧碰到上面或下面的 C…
Intelligent Tape Feeder
操作手册
7.1
关于故障
Page 7-18
7.1.10
压紧胶带在存储盒内堵塞的情况
(12 mm
以上
)
在
12 mm
以上的编带供料器上使用粘着性很强的压紧胶带的工件，使压紧胶带在存储盒内堵塞不
能够卷入、脱离，发生吸着错误时使用该工件。
安装方法，请按以下顺序进行操作。
详细情况、请参照下表。
模块机编号
KIT
编号
对象供料器
部品型号
图编号
履历
KXFA1Q08A
∗∗
62010 00
KXFW1KVKA00 12 mm/16 mm
KXFA1Q09A
∗∗
62020 00
KXFA1Q0AA
∗∗
63010 00
KXFW1KVLA00 24 mm/32 mm
KXFA1Q09A
∗∗
62020 00
KXFA1Q0BA
∗∗
64010 00
KXFW1KVMA00 44 mm/56 mm
KXFA1Q09A
∗∗
62020 00
KXFA1Q0CA
∗∗
65010 00
KXFW1KSAA00
KXFW1KVNA00 72 mm
KXFA1Q0DA
∗∗
65020 00
压紧胶带存储盒
(
选购件
)
的安装顺序
1.
拧开压紧胶带收藏部带有十字的埋头小螺
钉
M2.5
×
6L (SUS) 7
处、卸下外壳。
名称
十字埋头小螺钉安装部位
下一页
1
INTF-C-OMB07-A01-01
Intelligent Tape Feeder
操作手册
7.1 关于故障
Page 7-19
2.
一边关闭前后的片簧部一边将盒推入压紧
胶带收藏部。
片簧 片簧
3.
把压紧胶带存储盒盖也推入进去。
上 COMB
盖子的弯曲部分插入到框架和盒的中间。
使盖子的下面的弯曲部位插入到盒的狭
缝处。 (为了前后一致)
下 COMB
盒、盖安装完了之后、把盒子整体推向前
方直到盒的片簧碰到上面或下面的
COMB。
4.
确认盖的上面没有超出框架盖的安装面、
拧紧压紧胶带收藏部的十字埋头小螺钉
M2.5
×
6L (SUS) 7 处、安上外壳。
∗
拧紧扭矩标准为 40 N•cm
±
5。
名称
十字埋头小螺钉安装部
狭缝
2
3
1
1
INTF-C-OMB07-A01-00
Intelligent Tape Feeder
操作手册
7.1
关于故障
Page 7-20
7.1.11
芯片无法搬送到吸着开口部时
(44 mm
以上
)
由于压紧胶带背面的粘着剂、压紧胶带的静电等原因无法在正确状态下将芯片搬送到吸着开口部
时，请把进给间距变更板交换为附带分离狭缝的进给间距变更板。
元件型号
对象供料器编带宽度 附带分离狭缝的进给间距变更板
(
选购件
)
44/56 mm
N610002913
∗∗
77 mm
N610002914
∗∗
∗
关于更换方法，请参照元件更换顺序手册
可使用设定的进给间距上限为
10
间距。
对于压紧胶带，与
12/16 mm
相同，请通过进给间距变更板的分离狭缝部。
(
2.2.2
安装编带的方法

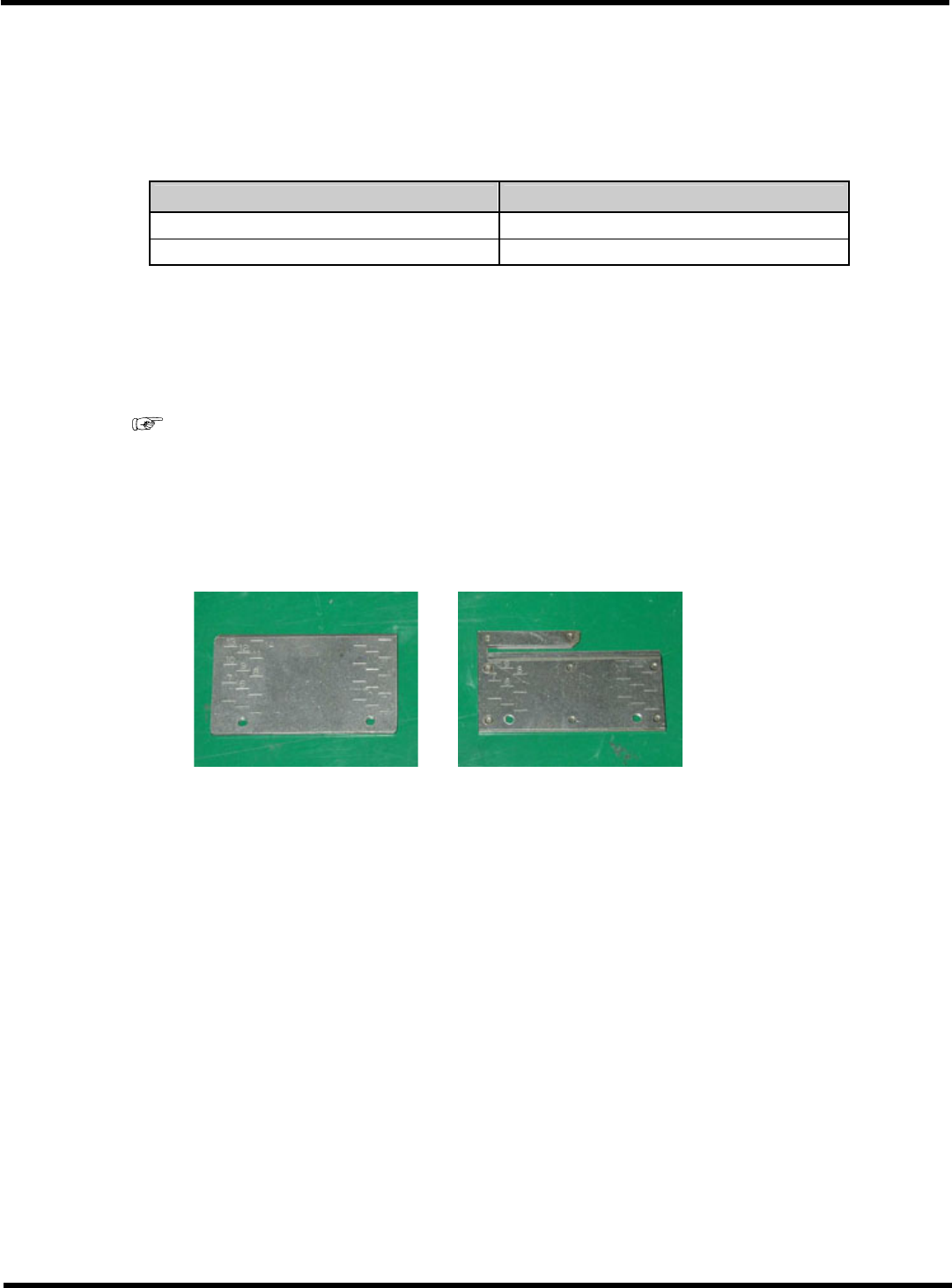

(8 mm)
表示标准形状、选项形状的进给间距变更板形状。
(
照片为
44/56 mm
供料器用。
)
标准形状
选项形状
INTF-092P
INTF-092P
