カバー部 COVER SECTION

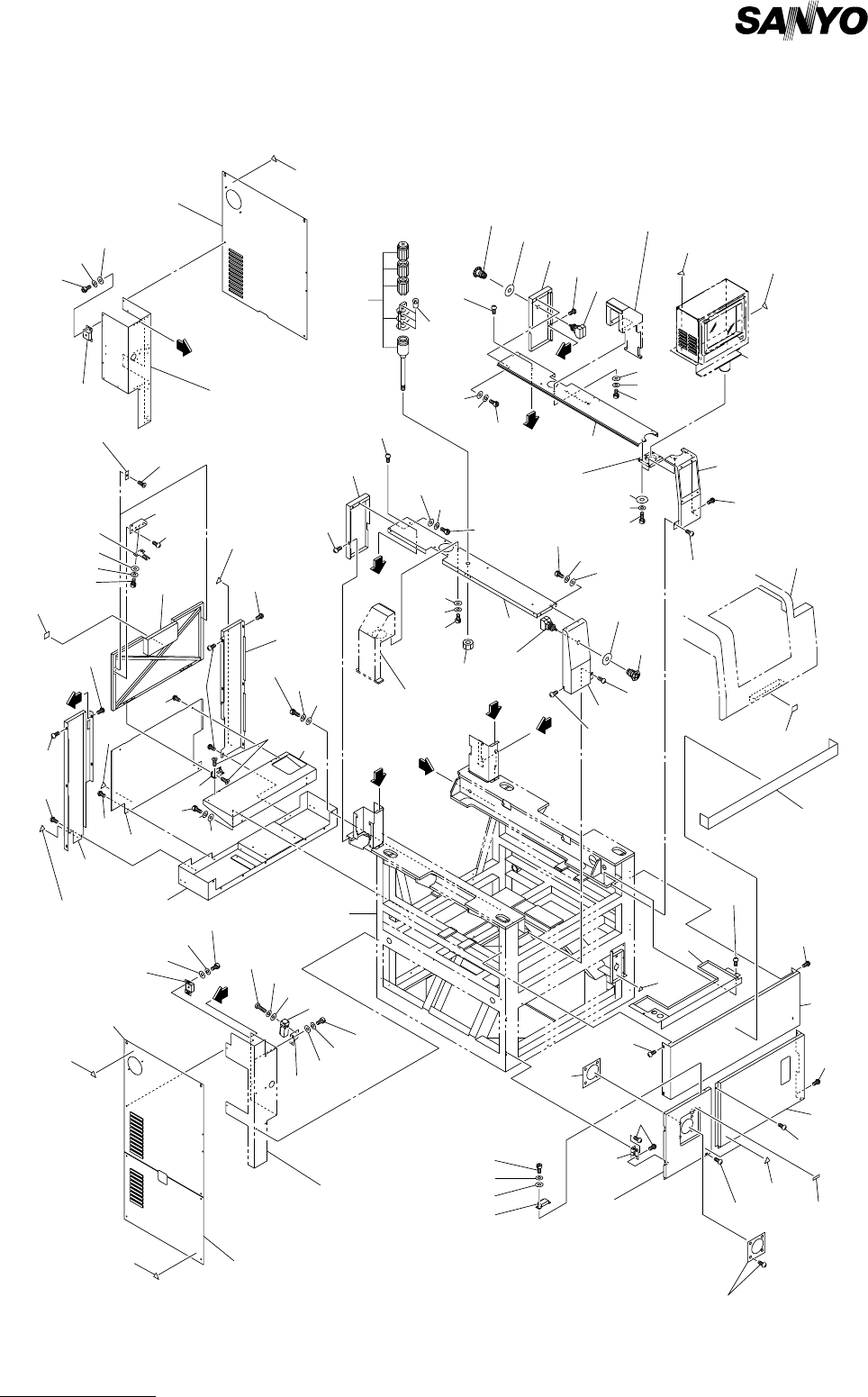

Fig. R-3 カバー 1 Cover-1
205
205-01
204
See Fig.R-2
Key No.117
See Fig.R-1
Key No.11
See Fig.K-6
Key No.506
See Fig.R-2
Key No.116
See Fig.K-5
Key No.402
See Fig.R-4
Key No.302
See Fig.R-4
Key No.306
See Fig.K-5
Key No.401
See Fig.R-4
Key No.308
See Fig.K-1
Key No.4
A
276
217
264
216
271
269
276
276
219
276
276
276
276
276
220
232
222
280
C
282
281
206
283
276
276
276
210
212
276
276
201
203
203
211
276
227
224
272
273
265
276
232
232
221
C
226
218
269
A
271
271
269
267
268
261
269
271
263
202
278
223
264
205
264
269
271
264
276
276
234
213
204
276
214
276
204
215
270
271
262
269
271
264
204
230
230
See Fig.R-2
Key No.108
234
Fig.R-3
TPM-110F/R
B
B
277
225
208
279
207
272
265
273
208
274
266
275
275
266
274
209
266
275
274
208
277
277
D
E
D
E
228
232
229
232
232
232
232
232
231
MODEL TPM-110F/R
0108-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
137
R-3
201 630 094 5225 HINGE 2 748R--210-201
202 630 092 8112 HINGE 2 748R--210-202
203 630 089 2703 HANDLE 1 748R--210-203
204 630 064 6528 SWITCH,BUTTON 2 SPB010,011 748R--210-204
205 630 091 1879 PILOT LAMP 1 748R--210-205
205 -01 630 000 1983 LAMP 3
206 630 088 5347 SWITCH,LIMIT(DOOR SWITCH) 1 SQ003 748R--210-206
207 630 096 8101 SWITCH,LIMIT 1 748R--210-207
208 630 096 8118 MECH PARTS 2 748R--210-208
209 630 092 8129 MECH PARTS 1 748R--210-209
210 630 103 0883 COVER 1 748R--210-210
211 630 103 0890 COVER 1 748R--210-211
212 630 102 5308 COVER 1 748R--210-212
213 630 103 0951 COVER 1 748R--210-213
214 630 103 0968 COVER 1 748R--210-214
215 630 103 1118 PLATE 1 748R--210-215
216 630 103 1125 PLATE 1 748R--210-216
217 630 103 1019 COVER 1 748R--210-217
218 630 103 1026 COVER 1 748R--210-218
219 630 103 1033 COVER 1 748R--210-219
220 630 103 1040 COVER 1 748R--210-220
221 630 103 1057 COVER 1 748R--210-221
222 630 103 1231 BRACKET 1 748R--210-222
223 630 103 1248 BRACKET 1 748R--210-223
224 630 103 1385 BRACKET 1 748R--210-224
225 630 103 1392 BRACKET 1 748R--210-225
226 630 103 1200 COVER 1 748R--210-226
227 630 102 5353 COVER 1 748R--210-227
228 630 091 1862 NAME PLATE,INDEX 1 748R--210-228
229 630 102 5650 NAME PLATE 1 748R--210-229
230 630 064 6320 NAME PLATE,NOTICE 2 748R--210-230
231 630 100 0640 NAME PLATE,NOTICE 1 748R--210-231
232 630 100 0633 NAME PLATE,NOTICE 10 748R--210-232
234 630 100 1159 NAME PLATE,NOTICE 2 748R--210-234
261 630 000 7886 BOLT,HEX-SCT 7 748R--210-261
262 630 000 7787 BOLT,HEX-SCT 4 748R--210-262
263 630 000 7756 BOLT,HEX-SCT 4 748R--210-263
264 630 000 7749 BOLT,HEX-SCT 12 748R--210-264
265 630 000 7619 BOLT,HEX-SCT 4 748R--210-265
266 630 000 7503 BOLT,HEX-SCT 6 748R--210-266
267 411 141 4305 WASHER V 6X12.5X1.6 7 748R--210-267
268 411 141 3001 WASHER SPR 6 7 748R--210-268
269 411 141 4107 WASHER V 5X10X1 16 748R--210-269
270 630 001 0220 WASHER 4 748R--210-270
271 411 141 6705 WASHER SPR 5 20 748R--210-271
272 411 141 4008 WASHER V 4X9X0.8 4 748R--210-272
273 411 141 2905 WASHER SPR 4 4 748R--210-273
274 411 141 3902 WASHER V 3X7X0.5 6 748R--210-274
275 411 141 2806 WASHER SPR 3 6 748R--210-275
276 411 140 8007 SCR TRS 5X6 32 748R--210-276
MODEL TPM-110F/R
0108-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
138
R-3
277 411 051 1708 SCR TRS 4X6 4 748R--210-277
278 411 035 2707 SCR FLT 4X8 8 748R--210-278
279 411 002 2600 SCR FLT 3X6 2 748R--210-279
280 411 113 2407 SCR PAN 4X30 2 748R--210-280
281 411 119 2005 WASHER F 4X8X0.8 2 748R--210-281
282 411 008 1706 WASHER SPR 4 2 748R--210-282
283 411 050 5004 SCR TRS 3X6 8 748R--210-283
