包装要领书 8- 3 ・ 机身盖 请将胶带粘贴 在安全盖的 侧面。 照片在背面，但 也粘贴在正面。 ③ 贴保护 部件。 · 纸 板粘 贴。 将其粘贴在图中 所示的位置上。 确保侧面与主体 轮廓对齐，前 / 后侧凸出 20mm 。 照片在正面，但 背面是一样的。 ・ 纸板 B 粘贴 将纸板 B 对折，并将 其粘贴在所示位 置。 粘贴 位置是橡胶塞 与装置 侧接触的部分。 请牢固地粘贴 ，以免两个褶 皱 打开 。 ・ 纸板 C 粘贴 与机器…
包装要领书
8-2
・纸板 C
40044469：准备一个 LCD GUARD 并将其切成所示形状。
请沿着纸板的眼睛在中心切割。
・纸板 D、E
准备两张 140mm×120mm 的纸板（单张）并剪下一张，如下所示。
我会使用另一个。
② 将胶带粘贴在安全盖上。
·安全盖。
请将胶带粘贴在安全盖的侧面。
照片在背面，但也粘贴在正面。
纸板 C
140mm
120mm
50mm
50mm
纸板 D 纸板 E
带粘
带粘
包装要领书
8-3
・
机身盖
请将胶带粘贴在安全盖的侧面。
照片在背面，但也粘贴在正面。
③ 贴保护部件。
·纸板粘贴。
将其粘贴在图中所示的位置上。
确保侧面与主体轮廓对齐，前/后侧凸出 20mm。
照片在正面，但背面是一样的。
・纸板 B 粘贴
将纸板 B 对折，并将其粘贴在所示位置。
粘贴位置是橡胶塞与装置侧接触的部分。
请牢固地粘贴，以免两个褶皱打开。
・纸板 C 粘贴
与机器轮廓对齐
请使前/后侧凸出约
20mm。
将其折叠成两半并粘贴。
折叠突出的部分以覆
盖盖子的角落。
包装要领书
8-4

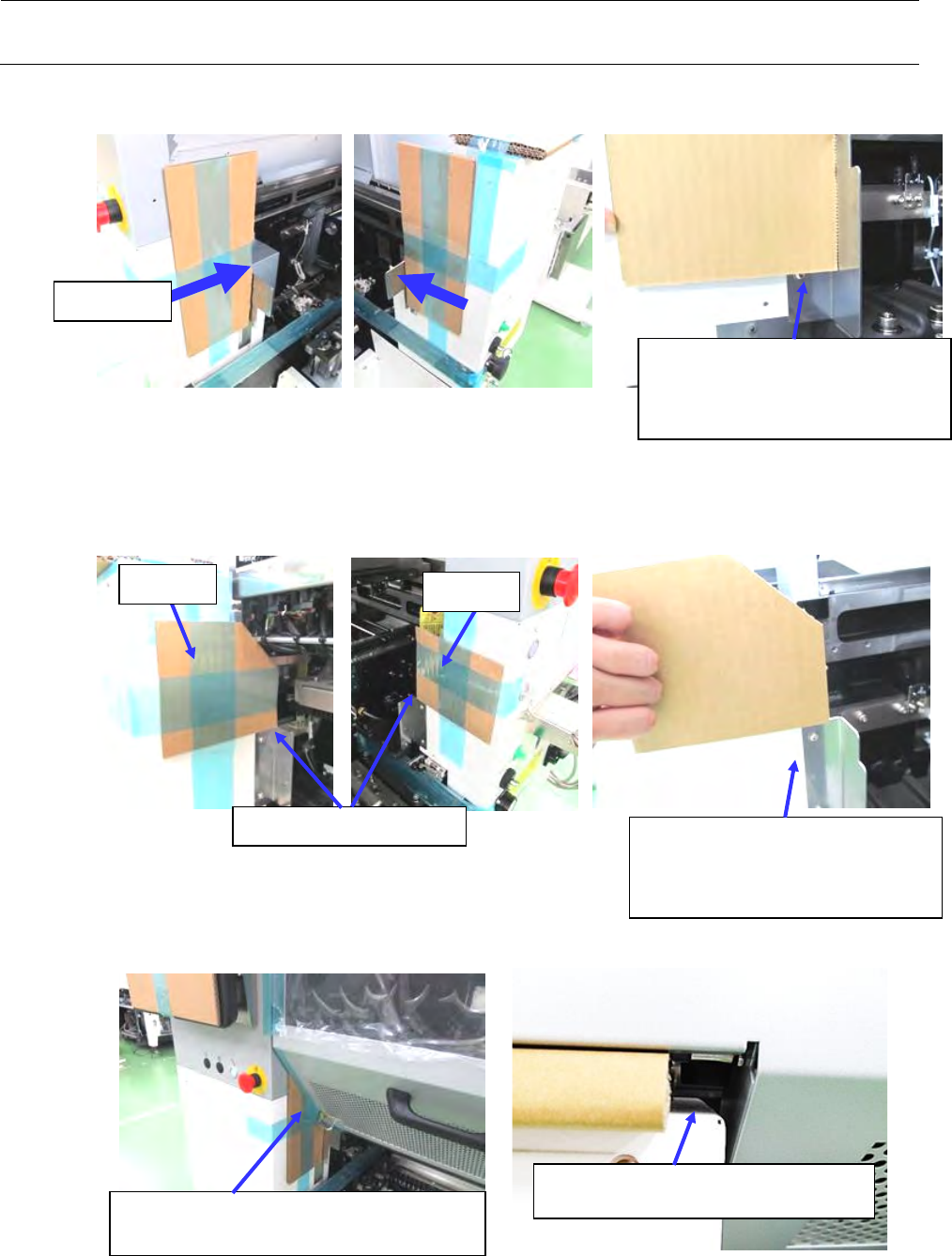

将构件 C 安装到后侧。
安全盖旨在保护与侧面接触的部件。
・纸板 C,D 粘贴
将纸板 D，E 在前面粘贴。
安全盖旨在保护与侧面接触的部件。
④ 确认。
关闭安全盖并检查前部/后部的状况。
关闭盖子时，请小心不要让安全盖卡在保护部件中。
要在垂直方向上进行定位，请用
银行保护盖底部的螺丝降下纸板
的角部。
按压
装上银行封面和端面。
纸板
D
纸板
E
要在垂直方向上进行定位，请用
银行保护盖底部的螺丝降下纸板
的角部。
没有安全盖和设备盖直接接触的部分。
安全盖侧的橡胶塞不与主体盖接触。
