N7202A058B[201707].pdf - 第95页
Ref No. Remarks R 1 Q'ty 21- F 全体カバー:NPM-TT2 W hole Cover:NPM -TT 2 ｲﾗｽﾄ No. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品番 Kit Name キット名称 MTKA007681AA Part Nam e 備 考 セク ション No . PARTS LIST Section No. R 3 COLLAR 2 1 …
21-F
全体カバー:NPM-TT2
Whole Cover:NPM-TT2
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA007681AA
セクションNo.
PARTS LAYOUT
Section No.
--
S73
( KMTKA007681AA-08-6 )
Ref
No.
Remarks R
1
Q'ty
21-F
全体カバー:NPM-TT2
Whole Cover:NPM-TT2
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA007681AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
COLLAR
2
1 N210196356AA
PLATE
2
2 N210199606AA
BRACKET
2
3 N210191817AD
PLATE
4
4 N210134486AA
BRACKET
2
5 N210199601AA
PLATE
4
6 N210122133AA
COVER
2
7 MTPB007498AB
PLATE
2
8 N210200175AA
COVER
2
9 N610091207AA
COVER
2
10 N610091208AA
COVER
2
11 N610124141AB
SCREW
8
12 N510018257AA
Cross recessed Truss head machine screw M4X10-4.8 A2J (Trivalent)
SCREW
8
13 N510018182AA
Cross recessed Countersunk head machine screw M5X10-4.8 A2J (Trivalen
SCREW
4
14 XTT4+10CYW
Cross recessed Truss head tapping screw Type-2 4X10 SUS
SPACER
2
15 N510036039AA 3382330-30050
BOLT
4
16 N510025332AA MMSB6-15
WASHER
4
17 N510021281AA MMSRB6.5-0.5
WASHER
4
18 N510022693AA WWSS6
WASHER
24
19 N510051102AA DB-6-H
BOLT
2
20 N510057929AA Hexagon head bolt M6X68-10.9 A2J (Trivalent)
NUT
2
21 N510004702AA U-nut M6 SUS301 Type-1 SUS304 Substrate
WASHER
4
22 N510057313AA PFS-W06A2S306
SCREW
4
23 N510018255AA
Cross recessed Truss head machine screw M3X8-4.8 A2J (Trivalent)
S74
--
( KMTKA007681AA-08-6 )
22

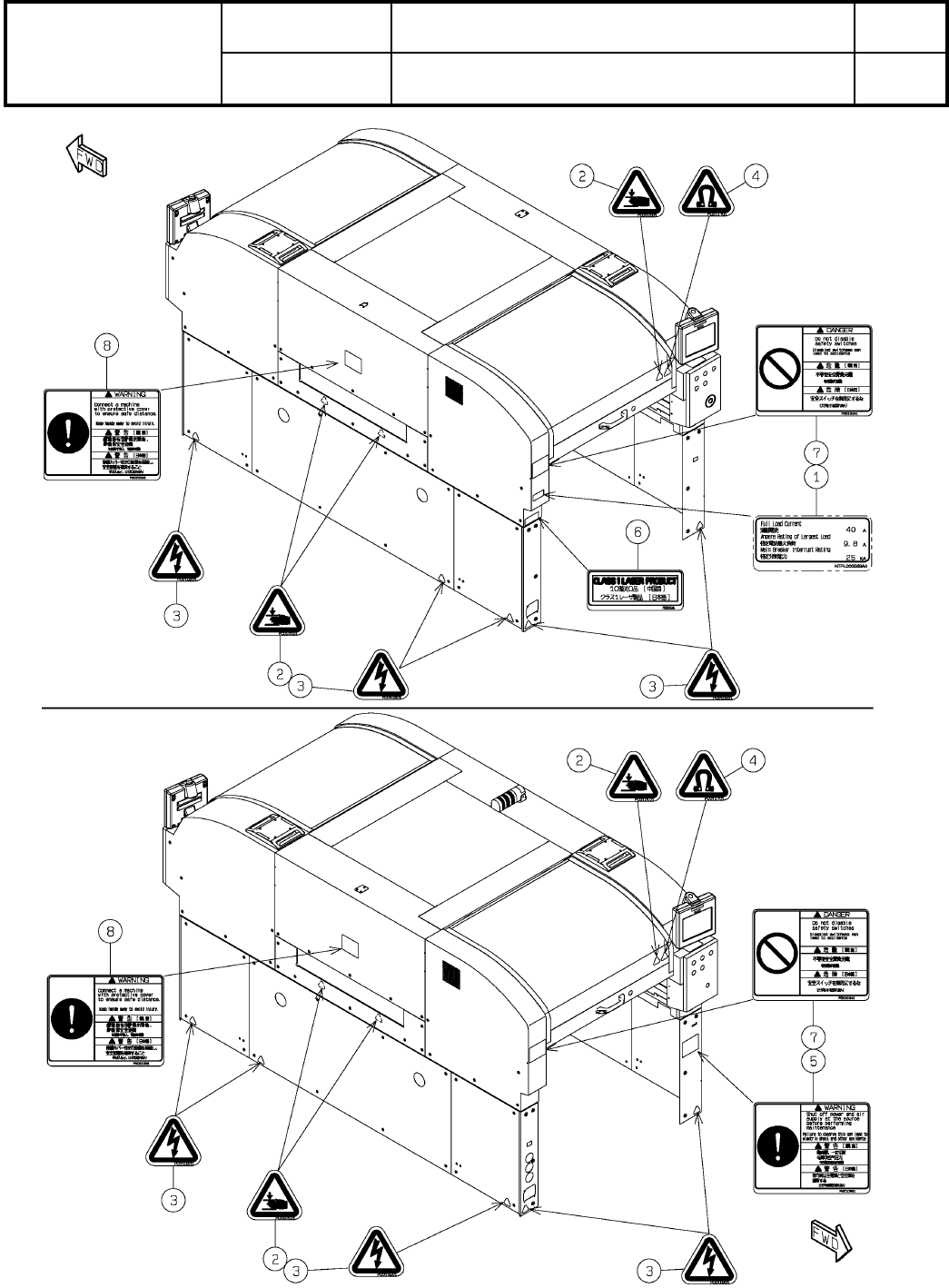

銘板・警告ラベル(全体カバー):NPM-TT2
Label(Whole Cover):NPM-TT2
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA008694AA
セクションNo.
PARTS LAYOUT
Section No.
--
S75
( KMTKA008694AA-06A )
