12-117 校正 Run Out Offset 和 Head to Align Offset 结果可以 在 < 系统设置 > 的 “ 贴装头 ” 对话 框查看。 8. 按照上述方法 在其余悬臂校准 Head Offset 。 备注 Head Offset 的校准基准值如下。 Gantry 1(Head 1~2 0) Head Offset X: -0.06 ~ 0.06 (mm) Head Offset Y :…
12-116
Cutting-edge Modular Mounter HM Series Administrator's Guide

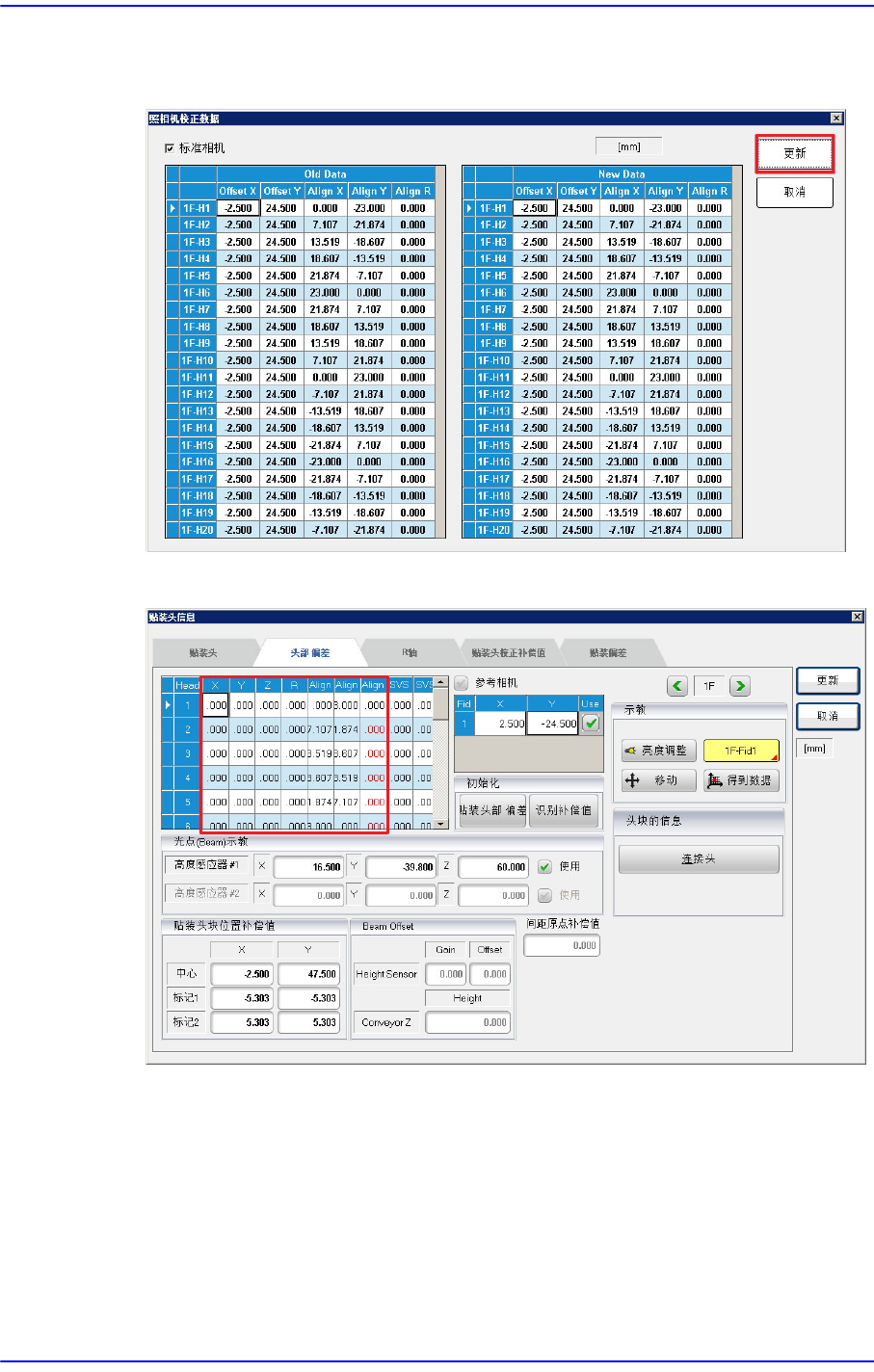

7. 全部贴装头的校准完毕后，将如下出现结果窗。按下<更新>键就能适用临时保
存的贴装头的偏移(Offset)。
测量结果可以在<系统设置> 的“头部 偏差” 对话框查看。
12-117
校正
Run Out Offset和Head to Align Offset结果可以在< 系统设置> 的“ 贴装头”对话
框查看。
8. 按照上述方法在其余悬臂校准Head Offset。
备注 Head Offset的校准基准值如下。
Gantry 1(Head 1~20)
Head Offset X: -0.06 ~ 0.06 (mm)
Head Offset Y: -0.06 ~ 0.06 (mm)
Head R Offset: -9 ~ 9 (deg)
Head Align R Offset (deg)
Head 1: -9 ~ 9
Head 2:9 ~ 27
Head 3:27 ~ 45
Head 4:45 ~ 63
Head 5:63 ~ 81
Head 6:81 ~ 99
Head 7:99 ~ 117
Head 8:117 ~ 135
Head 9:135 ~ 153
Head 10:153 ~ 171
Head 11:171 ~ 189
12-118
Cutting-edge Modular Mounter HM Series Administrator's Guide
Head 12:189 ~ 207
Head 13:207 ~ 225
Head 14:225 ~ 243
Head 15:243 ~ 261
Head 16:261 ~ 279
Head 17:279 ~ 297
Head 18:297 ~ 315
Head 19:315 ~ 333
Head 20:333 ~ 351
Run Out Offset X, Y : -0.08 ~ 0.08 (mm)
Head to Align Offset X, Y: -0.05 ~ 0.05 (mm)
Head Align Offset X, Y
Head Offset X(mm) Offset Y(mm)
Head 1 -0.1 ~ 0.1 -24.0 ~ -22.0
Head 2 7.007 ~ 7.207 -21.974 ~ -21.774
Head 3 13.419 ~ 13.619 -18.707 ~ -18.507
Head 4 18.507 ~ 18.707 -13.619 ~ -13.419
Head 5 21.774 ~ 21.974 -7.207 ~ -7.007
Head 6 22.9 ~ 23.1 -0.1 ~ 0.1
Head 7 21.774 ~ 21.974 7.007 ~ 7.207
Head 8 18.507 ~ 18.707 13.419 ~ 13.619
Head 9 -13.419 ~ 13.619 18.507 ~ 18.707
Head 10 7.007 ~ 7.207 21.774 ~ 21.974
Head 11 -0.1 ~ 0.1 22.9 ~ 23.1
Head 12 -7.207 ~ -7.007 21.774 ~ 21.974
Head 13 -13.619 ~ -13.419 18.507 ~ 18.707
Head 14 -18.707 ~ -18.507 13.419 ~ 13.619
Head 15 -21.974 ~ -21.774 7.007 ~ 7.207
