QD023-07 3. 机器的安装 NXT 安装手册 23 3. 请在机器的新摆放位置上，预先将水平调 整垫脚放置在所定位置。
3. 机器的安装 QD023-07
22 NXT 安装手册
3.1.2 方法
1. 请事先准备必要数量的适合电路板搬运高度的水平调整垫脚。
备注 ) 图中 * 印的尺寸为参考值。
2. 4M基座单独使用，或者2台2M基座连接使用时，在地面和水平垫板之间放入防止移动用
的粘性胶带。请事先准备好需要的数量。

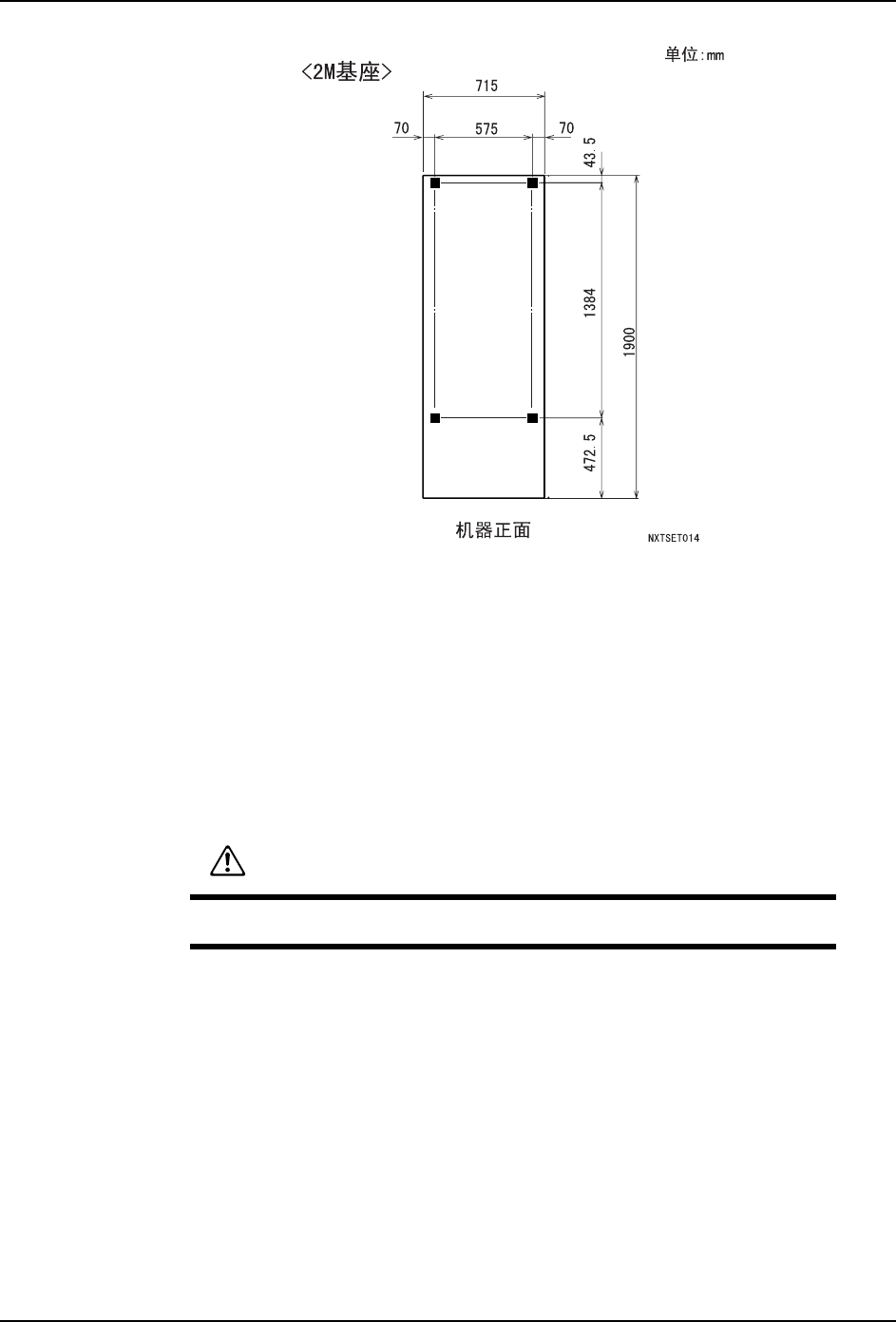

备注 ) 单独使用 2M 基座时，使用地脚螺栓将其固定在地面上（参照 [3.8.3 单独使用 2M 基座 ]）。此
外，使用支架固定复数的基座 （参照 [3.8.13 增设的固定 ]）
图号 名称 8M 基座
个数 / 台
4M 基座
个数/台
2M 基座
个数 / 台
电路板搬运
高度
GGA8020 水平调整垫脚 10 6 4 H=900 用
GGA8040 水平调整垫脚 10 6 4 H=950 用
图号 品名 4M 基座单独
个数 / 台
2M 基座连接
个数/台
电路板搬运
高度
PG01890 防振垫 6 4 H=900 用
PG01900 防振垫 6 4 H=950 用
NXTSET001c
25
70*
8.4*
H=900
75
120*
8.4*
H=950
㧔3*㧕㧔3*㧕
W
W
1;76(7D
+ +
㉬ᗻ㛊ᏺ㉬ᗻ㛊ᏺ
QD023-07 3. 机器的安装
NXT 安装手册 23
3. 请在机器的新摆放位置上，预先将水平调整垫脚放置在所定位置。
3. 机器的安装 QD023-07
24 NXT 安装手册
4. 移动已经设置好的机器时，从机器上取下供料器、气源配管、电源线等外部连接。
5. 移动已经设置好的机器时，使用固定支架 （红色）对主要部位进行固定。
请参照 [3.2 拆卸固定支架 ] 的插图。
注意 ) 没有固定支架时，请用绳子等固定，并小心避免使机器各部分变形。
6. 移动 M6 模组的时候，在确认线性马达的轴处于室温后安装保护盖罩。请参考「3.3 线性
马达的轴盖罩的拆除 （M6S）」。
7. 将铲车插入机器时，需使铲车的左右铲与机器中心的距离相等。请将左右铲的间隔尽量
调大。
注意 )
6. 关于铲车的使用，请参照制造商的说明书。
7. 对于 8M 及 4M 基座，请将叉子从机器后面插入 1100mm 以上。对于 2M 基座，请将叉子从机器横侧面
插入整个宽度。
危险
严禁进入机器下部进行操作。
