P-185-003e.pdf - 第107页
Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X210 0506-002 105 H-6 501 630 064 2131 PLA TE 1 801H--1 10-501 502 630 134 0944 BRACKET(PHOTO R) 1 801H--1 10-502 503 630 134 0937 BRACKET(PHOTO L) 1 801H--1 10-…
MODEL TCM-X210
0506-002
104
R
コンベア部
R CONVEYOR SECTION

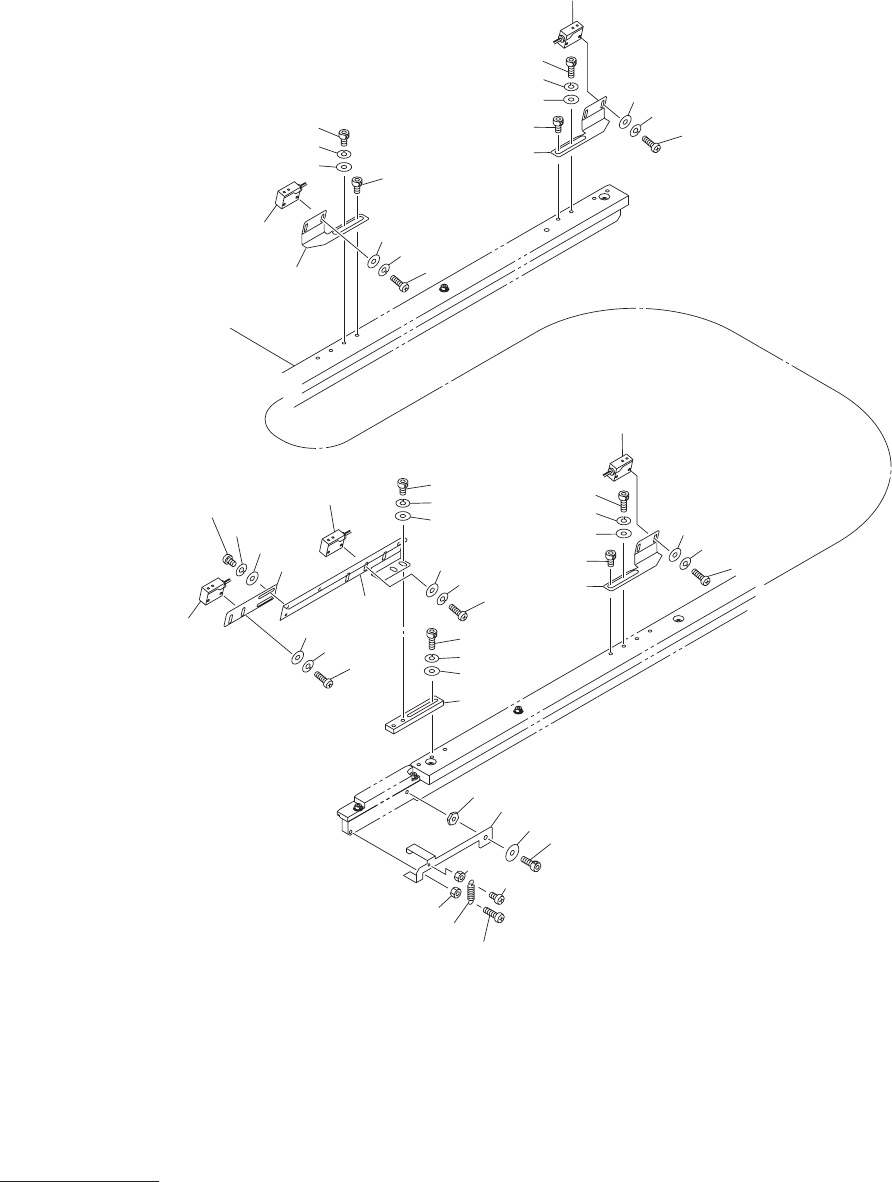

Fig. H-6
基板検出部、基板ストッパ
P.C.B. Detector,P.C.B. Stopper
504
515
514
513
501
519
See Fig.H-1
Key No.29
517
516
518
520
522
524
523
521
510
511
512
521
507
506
525
508
507
506
505
507
506
508
505
508
507
506
505
530
529
528
530
529
528
503
526
527
527
530
529
528
502
527
508
507
506
505
508
507
506
505
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X210
0506-002
105
H-6
501 630 064 2131 PLATE 1 801H--110-501
502 630 134 0944 BRACKET(PHOTO R) 1 801H--110-502
503 630 134 0937 BRACKET(PHOTO L) 1 801H--110-503
504 630 134 2863 BRACKET 1 801H--110-504
505 630 129 9907 ASSY,SENSOR,PELEC 5 BPH93,BPH83,BPH53,BPH81,BPH76
801H--110-505
506 411 119 1909 WASHER V 3X7X0.5 12 801H--110-506
507 411 086 4408 WASHER SPR 3 12 801H--110-507
508 411 162 1604 SCR PAN 3X20 10 801H--110-508
510 411 141 4008 WASHER V 4X9X0.8 2 801H--110-510
511 411 141 2905 WASHER SPR 4 2 801H--110-511
512 630 000 7619 BOLT,HEX-SCT 2 801H--110-512
513 411 141 4008 WASHER V 4X9X0.8 2 801H--110-513
514 411 141 2905 WASHER SPR 4 2 801H--110-514
515 630 000 7657 BOLT,HEX-SCT 2 801H--110-515
516 630 140 3076 LEVER 1 801H--110-516
517 630 001 0220 WASHER 1 801H--110-517
518 630 000 7763 BOLT,HEX-SCT 1 801H--110-518
519 630 069 2938 NUT 1 801H--110-519
520 411 054 6809 NUT HEX 3 1 801H--110-520
521 411 040 6202 SCR PAN 3X10 3 801H--110-521
522 411 054 8506 NUT HEX 4 1 801H--110-522
523 411 162 1505 SCR PAN 4X20 1 801H--110-523
524 630 001 8103 SPRING,TENSION 1 2086 801H--110-524
525 630 124 0039 BRACKET 1 801H--110-525
526 630 134 0944 BRACKET(PHOTO R) 1 801H--110-526
527 630 000 7619 BOLT,HEX-SCT 3 801H--110-527
528 630 001 0213 WASHER 3 801H--110-528
529 411 141 2905 WASHER SPR 4 3 801H--110-529
530 630 000 7633 BOLT,HEX-SCT 3 801H--110-530
MODEL TCM-X210
0506-002
106
R
コンベア部
R CONVEYOR SECTION
Fig. H-7
コンベアベルト駆動部
Conveyor Belt Driver
616
610
610
615
621
621
615
614
620
610
611
610
609
602
603
608
608
609
See Fig.H-1
Key No.1
606
601
605
617
606
605
604
618
606
605
613
607
605
604
607
612
605
613
619
