- 43 -

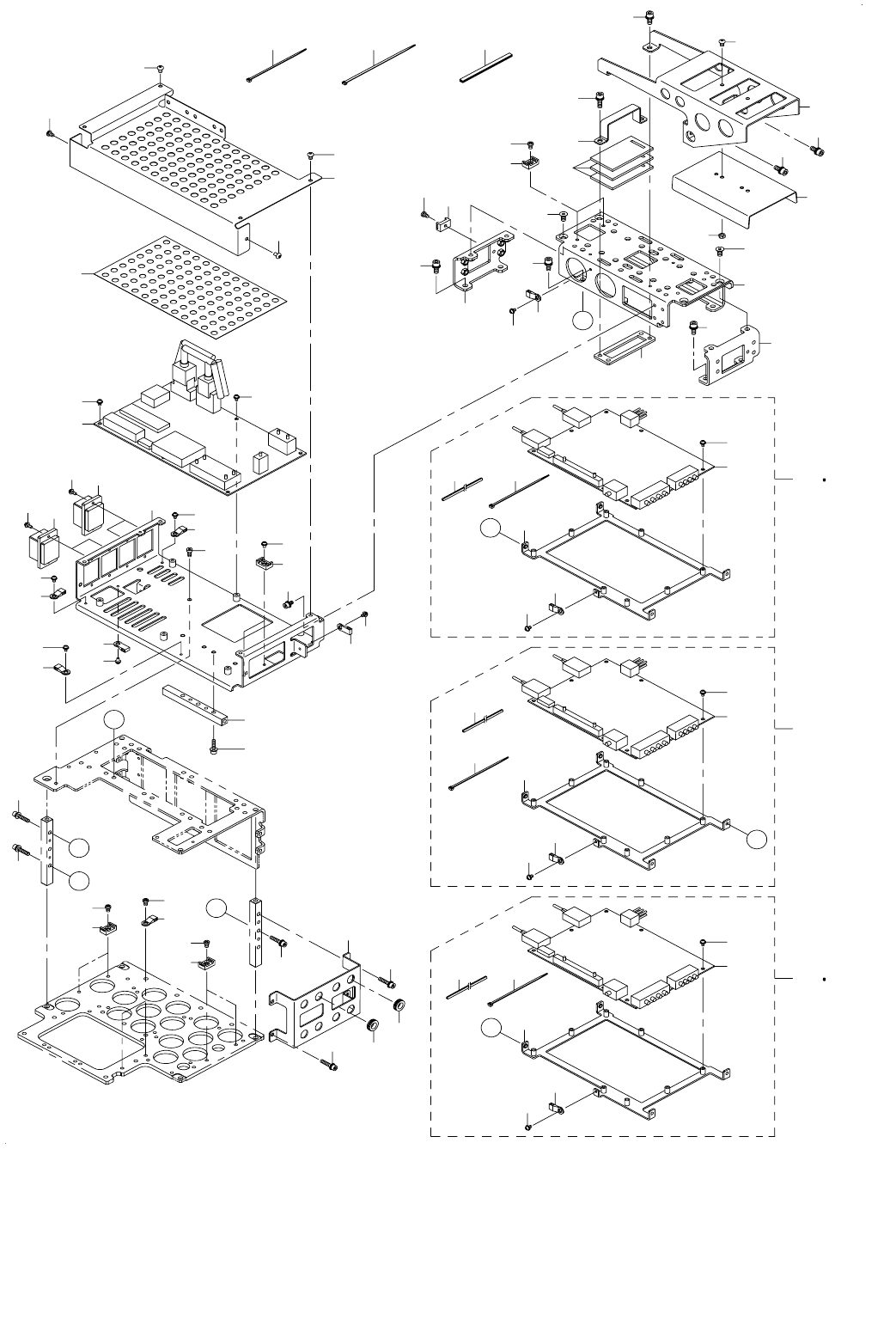

22.HEAD RELATED COMPONENTS (1)
ヘッド周り関係（１）
52
33
34
39
38
25
47
48
9
9
9
9
40
42
28
26
34
35
32
37
36
39
38
35
D
41
30
27
41
41
43
7
11
14
15
15
10
15
15
16
13
13
14
12
31
17
18
18
18
18
18
46
49
50
A
6
6
2
24
23
24
B
A
8
17
19
22
22
20
D
35
29
3
5
51
44 45
57
53
59
58
54
56
55
60
B
4 121
69
64
65
63
67
68
61 62
66
2
C
19
22
2
C
18
15
- 44 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 HX-0066900-0A GROMMET
グロメット
0.012
2 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
32
3 400-47357 HTP_POLE_A
ＨＴＰ ポール Ａ
4
4 EA-9500B01-00 CABLE BAND
束線バンド
16
5 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
8
6 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
16
7 400-47320 MAIN COVER
メインカバー
4
8 400-56897 HEAD COVER SHEET
ヘッドカバーシート
4
9 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
24
10 400-47321 MAIN BASE
メインベース
4
11 400-41221 Z06 LOW-HEAD M4-8
低頭ねじ Ｍ ４−８
4
12 SL-6040892-TN BOLT
座金付き六角穴ボルト
12
13 HK-0757001-80 CONNECTOR
コネクタ
16
14 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
32
15 HX-0034400-00 HARNESS PARTS
束線パーツ
20
16 HX-0029400-00 FIXED BASE
固定ベース
8
17 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
24
18 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
28
19 HX-0029400-00 FIXED BASE
固定ベース
16
20 HX-0034400-00 HARNESS PARTS
束線パーツ
8
21 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
48
22 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
24
23 400-47351 HEAD CABLE GUIDE
ヘッドケーブルガイド
4
24 HX-0005500-0A RUBBER BUSHING A
ゴム ブッシュ Ａ
32
25 400-47506 HEAD-MAIN PCB ASM
ＨＥＡＤ − ＭＡＩＮ 基板組
4
26 400-47362 FC CASE
ＦＣ ケース
4
27 NM-6040001-SC NUT M4
六角ナット Ｍ ４
8
28 SL-6051292-TN BOLT
座金付き六角穴ボルト
8
29 400-47312 FC CASE NUT PLATE
ＦＣ ケースナットプレート
4
30 L153E-321-000 FC RUBBER
ＦＣ ルーバー
12
31 400-47327 CB BASE T
ＣＢ ベース Ｔ
4
32 400-47315 CB BASE PLATE L
ＣＢ ベースプレート Ｌ
4
33 400-47316 CB BASE PLATE R
ＣＢ ベースプレート Ｒ
4
34 SM-1051052-TN SCREW M5 L=10
皿ねじ Ｍ ５ Ｌ ＝１０
16
35 SL-6051292-TN BOLT
座金付き六角穴ボルト
40
36 HX-0034400-00 HARNESS PARTS
束線パーツ
8
37 SL-6030692-TN BOLT
座金付き六角穴ボルト
8
38 HX-0029400-00 FIXED BASE
固定ベース
12
39 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
12
40 400-47328 CB SUPPORT T
ＣＢ サポート Ｔ
4
41 SL-6051292-TN BOLT
座金付き六角穴ボルト
24
42 400-47329 CB SUPPORT SHEET T
ＣＢ サポートシート Ｔ
4
43 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
8
44
#01
400-90543 ZT_DRIVER_SUPPORT_A_3_ASM
ＺＴ ドライバサポート Ａ ３組
2
45
#02
400-90553 ZT_DRIVER_SUPPORT_A_1_ASM
ＺＴ ドライバサポート Ａ １組
2
46 400-47343 ZT DRIVER SUPPORT
ＺＴ ドライバサポート
(1)
47 HX-0034400-00 HARNESS PARTS
束線パーツ
(1)
48 SL-6030692-TN BOLT
座金付き六角穴ボルト
(1)
49 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(8)
50 400-44535 4AXIS SERVO AMP
４軸一体型サーボアンプ
(1)
51 HX-0067100-0A GROMMET
グロメット
(0.166)
52 EA-9500B01-00 CABLE BAND
束線バンド
(1)
53 400-90544 ZT_DRIVER_SUPPORT_B_2_ASM
ＺＴ ドライバサポート Ｂ ２組
4
54 400-47343 ZT DRIVER SUPPORT
ＺＴ ドライバサポート
(1)
55 HX-0034400-00 HARNESS PARTS
束線パーツ
(1)
56 SL-6030692-TN BOLT
座金付き六角穴ボルト
(1)
57 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(8)
58 400-44535 4AXIS SERVO AMP
４軸一体型サーボアンプ
(1)
59 HX-0067100-0A GROMMET
グロメット
(0.05)
60 EA-9500B01-00 CABLE BAND
束線バンド
(1)
61
#01
400-90545 ZT_DRIVER_SUPPORT_B_1_ASM
ＺＴ ドライバサポート Ｂ １組
2
62
#02
400-90554 ZT_DRIVER_SUPPORT_B_3_ASM
ＺＴ ドライバサポート Ｂ ３組
2
63 400-47343 ZT DRIVER SUPPORT
ＺＴ ドライバサポート
(1)
64 HX-0034400-00 HARNESS PARTS
束線パーツ
(1)
65 SL-6030692-TN BOLT
座金付き六角穴ボルト
(1)
66 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(8)
67 400-44535 4AXIS SERVO AMP
４軸一体型サーボアンプ
(1)
68 HX-0067100-0A GROMMET
グロメット
(0.05)
69 EA-9500B01-00 CABLE BAND
束線バンド
(1)
- 45 -
23.HEAD RELATED COMPONENTS (2)(TYPE XL)
ヘッド周り関係（２）
6
27
27
117
38
23
36
36
51
43
25
25
45
47
47
48
49
50
58
34
35
7
8
7
8
14
115
70
70
70
114
114
114
28
28
27
29
30
116
23
4
65
60
66
63
64
67
68
1
39
16
17
111
24
111
3
11
12
37
33
5
53
54
A
B
46
55
13
15
56
112
113
30
71
26
31
52
44
42
2
69
5710
61 62
59
13
13
55
55
9
20
18 19
B
21
22
A
41
32
40
105
73
109
74
76
75
84
72
83
85
86
108
107
106
103
97
80
77
79
78
104
88
87
95
99
100
96
99
100
82
81
82
101
102
110
89
94
98
