第 3 章 导入篇 3- 1. 安装 8 注意 手动移动 XY 轴时，请勿 把持贴片头 。 手动移动 XY 轴时的注意事项 把持贴片头使 XY 轴移动 时，会增加 负荷，有可能导致精 度降低。 按下图所示，按 住 X 轴框架 ( 铸件 ) 、 Z 轴框架的电缆固定 板金，使之移 动。
第
3
章
导入篇
3-1.
安装
7
3
3-1-4.
取下固定托架
导入本机时，使用六角扳手套件，将固定
XY
轴移动部分的托架，以及固定支撑台的移动部分托架卸下
来。
警告
如果不把固定移动部分的托架全部拆掉，则有造成本机损坏，导致
人身事故的危险性。
切断固定
Z
轴的电缆绑带。
(2
处
)
切断固定
Z
轴的电缆绑带，请取下
Z
轴上部的气泡包装膜。

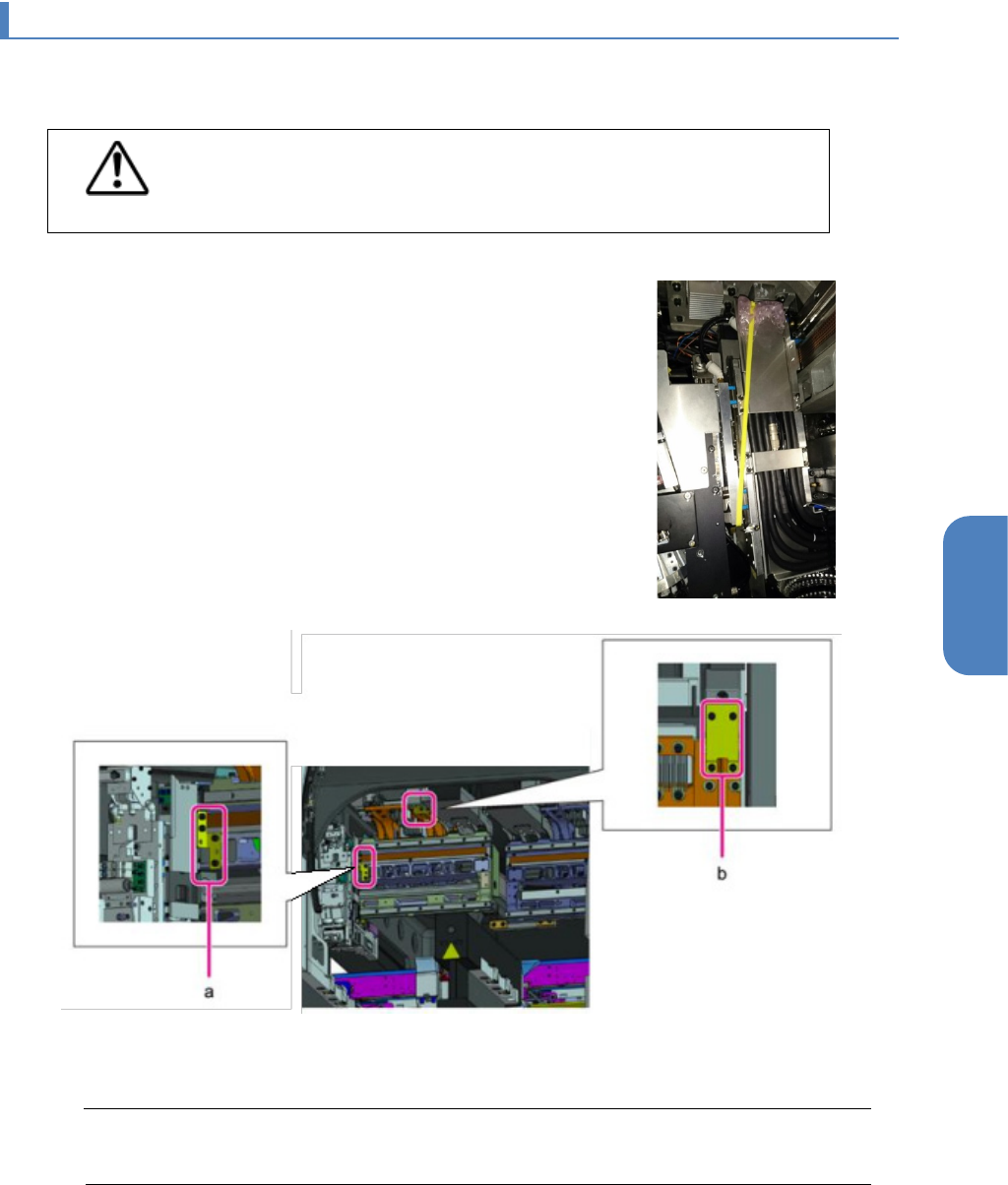

XY
轴固定用托架（
2
处）
将通过支架连接着支柱的
Y
轴移动部分的
3
根六角孔螺栓卸下来，取下托架。
。
(a) X
轴固定用托架（
CP
螺栓
M5 × 10
）
(b) Y
轴固定用托架（
CP
螺栓
M5 × 10
）
注意
•
请妥善保管取下的托架。
第
3
章 导入篇
3-1.
安装
8
注意
手动移动
XY
轴时，请勿把持贴片头。
手动移动
XY
轴时的注意事项
把持贴片头使
XY
轴移动时，会增加负荷，有可能导致精度降低。
按下图所示，按住
X
轴框架
(
铸件
)
、
Z
轴框架的电缆固定板金，使之移动。
第
3
章
导入篇
3-1.
安装
9
3
3-1-5.
前工序机器和后工序机器的连接
与本机连接时使用
L
型托架。
准备物品
•
L
型托架（与本机同箱）
2
个
•
C8×22
内六角孔螺栓，六角螺母，弹簧垫圈，平垫圈各
16
个
为了保持与前后工序机器的机械精度，本机中备有
2
个连接用
L
型托架。将该
L
型托架安上，连接本机
和前后工序机器。
1
用
C8×22
内六角孔螺栓，六角螺母，弹簧垫圈，平垫圈，将
L
型托架安装到本机左右
的安装座上。
(a)
弹簧垫圈
(b)
平垫圈
(c)
弹簧垫圈
(d) C8×22
内六角孔螺栓
(e) L
型托架
(f)
平垫圈
(g)
弹簧垫圈
(h)
六角螺母
2
用
C8×22
内六角孔螺栓，六角螺母，弹簧垫圈，平垫圈分别安装前工序机器和后工序
机器的
L
型托架，本机左右的
L
型托架。
弹簧垫圈
平垫圈
弹簧垫圈
平垫圈
弹簧垫圈
弹簧垫圈
弹簧垫圈
平垫圈
弹簧垫圈
内六角孔螺栓
内六角孔螺栓
内六角孔螺栓
L 型托架
平垫圈
平垫圈
平垫圈
L 型托架
六角螺母
六角螺母
