第 1 部 基本篇 第 3 章 维护 3- 30 1 ） 在「 台架定位销 」和「 导轨轴 」涂上 润滑油 。 2 ） 在「 台架定位销 」的接收侧（ 贴片机侧 ） 也涂上 润滑油 。 1 ） 在「 台架定位销 」和「 O 环」 涂上 润滑油 。 注油项目 3-3- 8 统一更换台车 实施频度 ： 2 个月 使用工具 ： 毛刷 使用 润滑油 ： 6459 润滑油 N 注油项目 3-3- 9 台架升降机 实施频度 ： 2 个月 使用工具 …
第 1 部 基本篇 第 3 章 维护
3-29

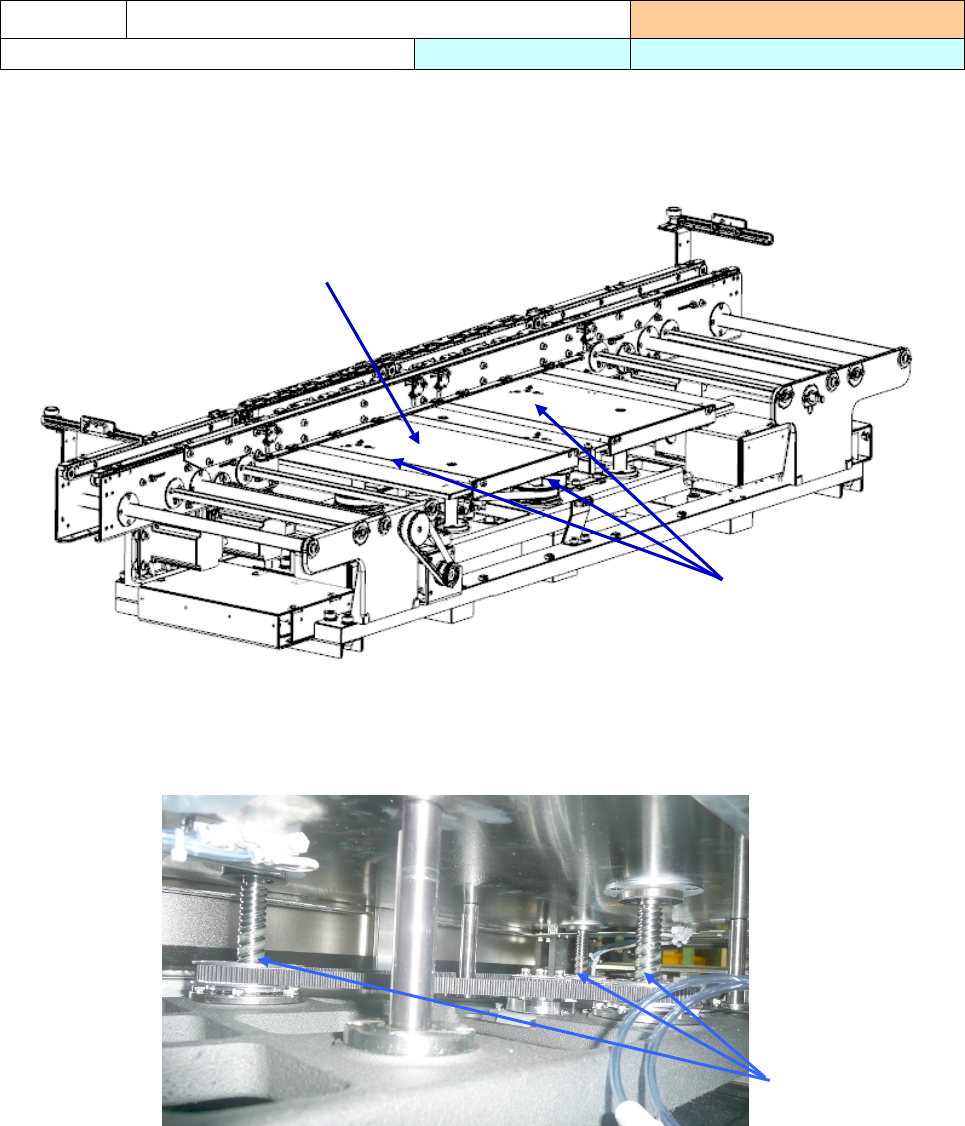

１) 通过「手动控制」使支撑台上升，从两侧在滚珠丝杠轴 3 个位置全面涂抹上润滑油。
注油项目
3-3-7 支撑台
实施频度 ：2 个月
使用工具 ：毛刷 使用润滑油 ：6459 润滑油 N
滚珠丝杠
支撑台
滚珠丝杠
第 1 部 基本篇 第 3 章 维护
3-30
1） 在「台架定位销」和「导轨轴」涂上润滑油。
2） 在「台架定位销」的接收侧（贴片机侧）也涂上润滑油。
1） 在「台架定位销」和「O 环」涂上润滑油。
注油项目
3-3-8 统一更换台车
实施频度
：
2
个月
使用工具
：
毛刷
使用润滑油：
6459
润滑油
N
注油项目
3-3-9 台架升降机
实施频度
：
2
个月
使用工具
：
毛刷
使用润滑油：
6459
润滑油
N
台架定位销（两侧 2 处）
导轨轴（两侧 4 处）
台架升降机 L 台架升降机 R
O 环
台架定位销（两侧 2 处）
第 1 部 基本篇 第 3 章 维护
3-31
1） 请在「停止挡销」上涂抹润滑油。
在接受端（停止挡块滑动部 L,R 停止挡块 L,R 的长孔部位）也涂抹润滑油。
3-4 消耗品列表
No
件号
品 名
个数
单元
更换
日期
(标准)
备 注
（年）
1 40046646 FILTER 8
Head
0.5
2 40183419 NOZZLE_ASSEMBLY_7509 － 0.9
3 40183420 NOZZLE_ASSEMBLY_7500 － 0.9
4 40183421 NOZZLE_ASSEMBLY_7501 － 0.9
5 40183422 NOZZLE_ASSEMBLY_7502 － 0.9
6 40183423 NOZZLE_ASSEMBLY_7503 － 0.9
7 40183424 NOZZLE_ASSEMBLY_7504 － 0.9
8 40183425 NOZZLE_ASSEMBLY_7505 － 1
9 40183426 NOZZLE_ASSEMBLY_7506 － 1
10
40183427 NOZZLE_ASSEMBLY_7507 － 1
11
40183428 NOZZLE_ASSEMBLY_7508 － 1
12
40183028 CONVEYOR_BELT_S 4
传送
0.5 IN/OUT 用
13
40183030 CONVEYOR_BELT_C 4 0.5 CENTER 用
14
40128134 ADHESIVE_SHEET 250
FCS - 每次更换
15
40183167 FILTER
1
统一更换
台车
0.5
注油项目
3-3-10 传送停止挡块
实施频率 ： 2 个月
使用工具：毛刷 使用润滑油 ：6459 润滑油 N
