Ref No. Remark s R 1 Q'ty 1-B 多段 トレイ 本体部 :DT45 T Mult i-S tep Tray Mai n Body : DT4 5T ｲﾗｽﾄ No. Part No. 品 名 品番 数量 R 2 パーツリスト Kit N o . キット 品 番 Kit Name キット名称 KXFX03T 1A00 Part Nam e 備 考 ｾｸｼｮﾝN o. PARTS LIST Section…
1-B
多段
トレイ
本体部
:DT45T

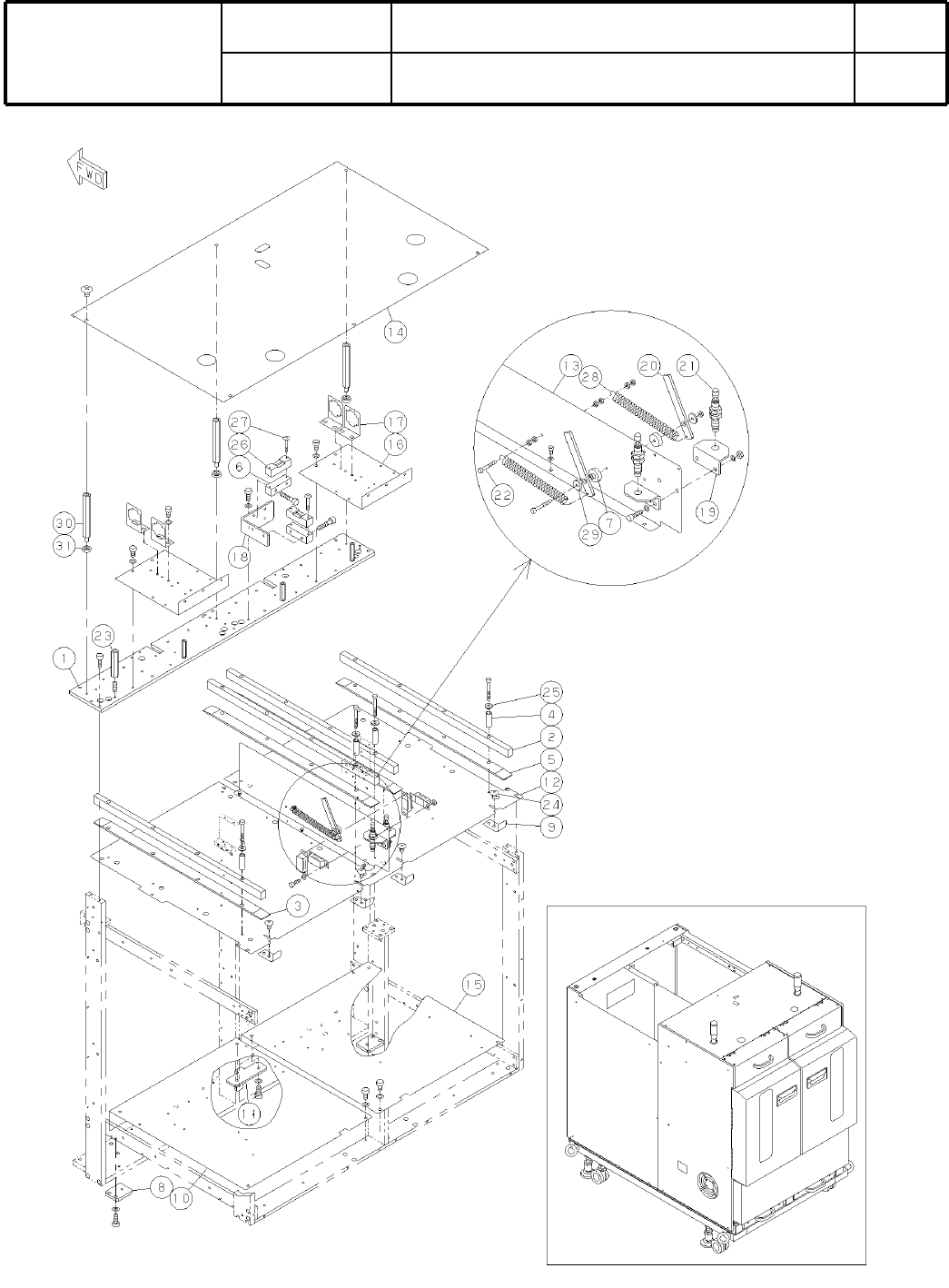

Multi-Step Tray Main Body : DT45T
パーツレイアウト
Kit No.
キット品
番
Kit Name
キット名称
KXFX03T1A00
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
--
M3
( KKXFX03T1A00-17-2 )
Ref
No.
Remarks
R
1
Q'ty
1-B
多段
トレイ
本体部
:DT45T
Multi-Step Tray Main Body : DT45T
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit N
o
.
キット品
番
Kit Name
キット名称
KXFX03T1A00
Part Name
備 考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
FRAME
1
1 KXFB05XRC00
GUIDE
8
2 KXFB014MA00
PLATE
4
3 KXFB014NA00
COLLAR
32
4 KXFB014PA00
PLATE
4
5 KXFB014QA00
BLOCK
2
6 KXFB015CA00
COLLAR
2
7 KXFB01M0A00
PLATE
2
8 KXFB015EA00
BRACKET
4
9 N210021618AA
COVER
1
10 N210029060AA
BRACKET
1
11 KXFB015VA00
PLATE
1
12 N210029061AA
BRACKET
1
13 N210029065AA
COVER
1
14 KXFB05Y7A00
COVER
1
15 N210029071AA
BRACKET
2
16 KXFB017AA00
BRACKET
4
17 KXFB017FA00
BRACKET
1
18 KXFB07F7A00
BRACKET
2
19 N210028968AA
PLATE
2
20 KXFB01LYA00
SHOCK-ABSORBER
6
21 KXF08Z5AA00 RBC0805
BOLT
1
22 N510017320AA
Hexagon socket head cap screw M3X22-10.9 A2J (Trivalent)
SPACER
4
23 N510017054AA ASB-433E
SCREW
8
24 N510018252AA
Cross recessed Truss head machine screw M3X5-4.8 A2S (Trivalent)
WASHER
32
25 N510018473AA
Iron round plain washer3X8X1.0(chromeite) A2J (Trivalent)
PRECISION-LEVEL
2
26 KXF0DXU6A00 100WATER LEVEL
SCREW
4
27 N510018241AA
Cross recessed Truss head machine screw M3X18-4.8 A2J (Trivalent)
SPRING
2
28 KXF0CHXAA00 BWY10-65
WASHER
2
29 KXF0CJJAA00 WSSB12-3-2
SPACER
3
30 N510017085AA BSF-455E
WASHER
3
31 KXF0DYK7A00 MSRB4.5-2.0
M4
--
( KKXFX03T1A00-17-2 )
1-C
多段
トレイ
本体部
:DT45T
Multi-Step Tray Main Body : DT45T
パーツレイアウト
Kit No.
キット品
番
Kit Name
キット名称
KXFX03T1A00
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
--
M5
( KKXFX03T1A00-17-3 )
