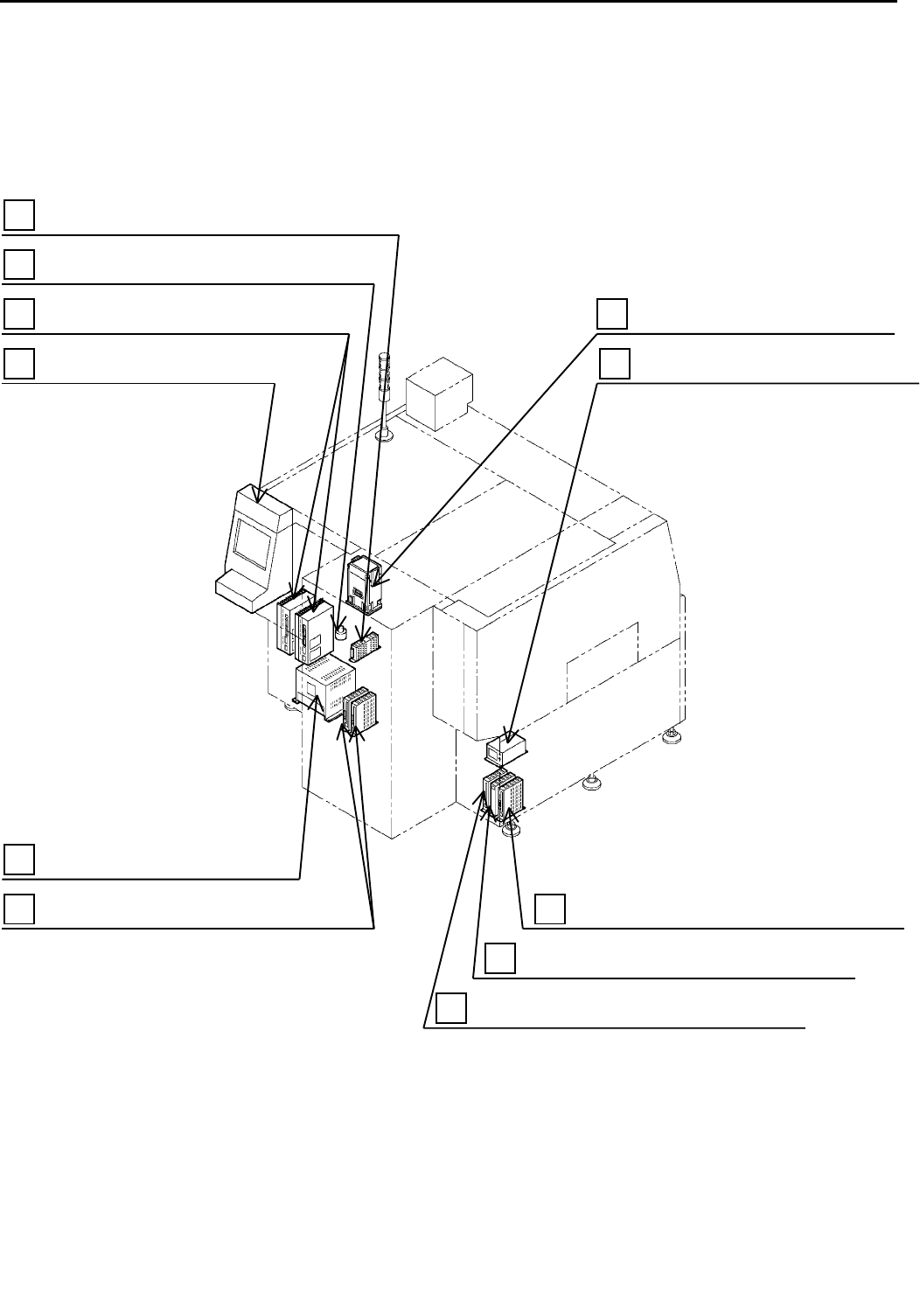

ＭＰＡＶ２Ｂ（ＮＭ－ＭＡ２５Ａ）
全体図 ＵＮＩＴ ＬＡＹＯＵＴ
［前面－１
FRONT VIEW-1
］
主操作盤：
P932L-F02-B2
MAIN CONTROL PANEL
3
パーツカセットコントローラ：
P938C-00-A
COMPONENT FEEDER CONTROLLER
15
パルスモータドライバ：
P337N-02
PULSE MOTOR DRIVER
9
パルスモータドライバ：
P337N-01
PULSE MOTOR DRIVER
9
無停電電源：
UPAC05 MODEL-3A
UPS
13
ＮＥＷ
ＭＭＩ
コントローラ：
P121-03-B
CONTROLLER (MMI)
2
受電盤：
P936B-040-F
POWER SOURCE UNIT
11
ＡＣサーボモータドライバ：
P326L-100MDGC
A
C SERVO MOTOR DRIVE
R
7
ＡＣサーボモータドライバ：
P326L-150MDG
A
C SERVO MOTOR DRIVE
R
7
ＡＣサーボモータドライバ：
P326M010MSGF
A
C SERVO MOTOR DRIVE
R
7
ＶＣＭドライバ：
P356-02AVXAA
VCM DRIVER
8
プリンタ：
NT3615-401
PRINTER
16
ＡＣ分岐
BOX
A
C BRANCH BO
X
14
メインコントローラ
MAIN CONTROLLER
1
２Ｄセンサ：
P563-001
2D SENSOR UNIT
19
FZN7204A065B00-1
ＭＰＡＶ２Ｂ（ＮＭ－ＭＡ２５Ａ）
全体図 ＵＮＩＴ ＬＡＹＯＵＴ
［前面－２
FRONT VIEW-2
］
光モジュール：
P610-016A
OPTICAL MODULE
20
光モジュール：
P615-DI032
OPTICAL MODULE
20
光モジュール：
P610-AC100-B
OPTICAL MODULE
20
光モジュール：
P610-08N-A
OPTICAL MODULE
20
光モジュール：
P610-I16A
OPTICAL MODULE
20
光モジュール：
P610-016A
OPTICAL MODULE
20
光モジュール：
P610-I16A
OPTICAL MODULE
20
光モジュール：
P615-OET-B
OPTICAL MODULE
20
光モジュール：
P610-I16A
OPTICAL MODULE
20
光モジュール：
P610-016A
OPTICAL MODULE
20
光モジュール：
P610-AC100-B
OPTICAL MODULE
20
光モジュール：
P610-I16A
OPTICAL MODULE
20
FZN7204A065B00-2
ＭＰＡＶ２Ｂ（ＮＭ－ＭＡ２５Ａ）
全体図 ＵＮＩＴ ＬＡＹＯＵＴ
［後面
REAR VIEW
］
トランスボックス：
P951-30200200-B1
TRANSFORMER BOX
12
後部操作盤：
P932L-F041-B2
REAR CONTROL PANEL
4
パワーサプライ
POWER SUPPLY
17
照明ユニット：
P947A-L001-A
LIGHTING UNIT
18
ＡＣサーボモータドライバ：
MSD011P1EC03
A
C SERVO MOTOR DRIVE
R
7
ＡＣサーボモータドライバ：
P326M-010MSGF
A
C SERVO MOTOR DRIVE
R
7
ＡＣサーボモータドライバ：
P326M-040MSGK
A
C SERVO MOTOR DRIVE
R
7
パルスモータドライバ：
P337E-V22-B
PULSE MOTOR DRIVER
9
回生処理ユニット：
P326M-RU2
REGENERATIVE CURRENT DISSIPATING UNIT
10
ＡＣサーボモータドライバ：
P326M-040MSGK
A
C SERVO MOTOR DRIVER
7
２Ｄセンサ：
P563-001
2D SENSOR UNIT
19
FZN7204A065B00-3
