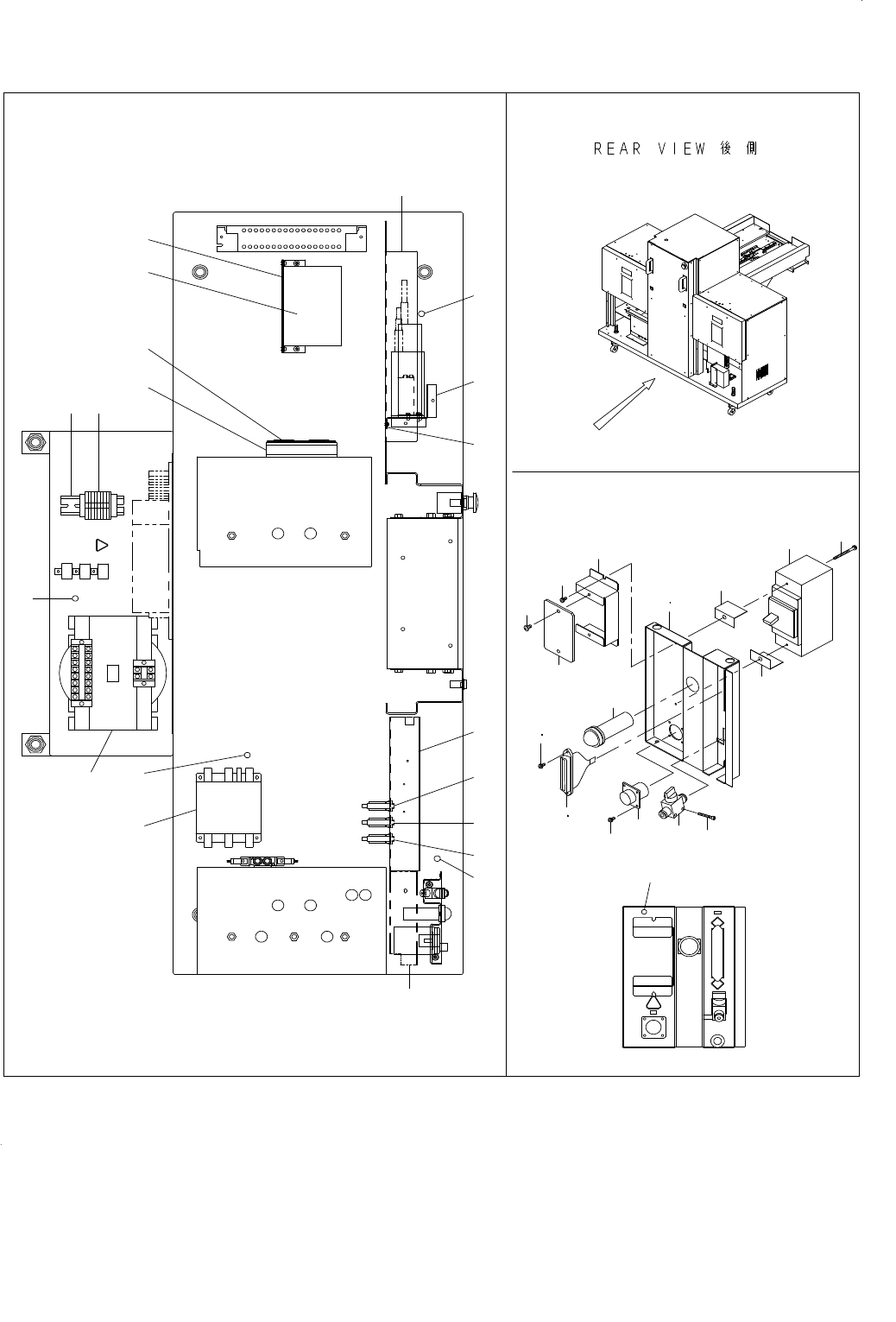

3. ELECTRIC APPARATUS COMPONENTS (2)
電装関係（２）
2
3
4
5
67
8
9
10
11
12
13
15
16
17
14
1
24
18
23
28
21
22
19
27
25
26
18
29
20
11
11
11
33
32
34
36
35
30
31
- 6 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....FOR 5DNX ５ ＤＮＸ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-49016 BREAKER COVER
ブレーカーカバー
1
2 400-48785 R DRIVER BR
ＲドライバＢＲ
1
3 400-45704 RESISTANCE
回生抵抗
1
4 400-49509 FAN MOTOR ASM
ファンモータ組
1
5
#01
HM-0003300-30 FAN GUARD
ファンガード
1
6 400-50012 CARRIER RAIL
キャリアレール
1
7 HK-0498500-10 TERMINAL BOARD
端子台
27
8 400-45701 TRANSFORMER
電源トランス
1
9 400-45714 NOISE FILTER
ノイズフィルタ
1
10 400-49276 DRIVER COVER
ドライバーカバー
1
11 E9567-319-000 EARTH MARK
ア−ス マ−ク
6
12 400-49274 DRIVER BR
ドライバーＢＲ
1
13 400-49275 DRIVER BR
ドライバーＢＲ
1
14 HA-0052400-00 CIRCUIT PROTECTOR
サーキットプロテクタ
1
15 400-48784 PCB BR 5D
ＰＣＢ ＢＲ ５Ｄ
1
16 HA-0052400-0A CIRCUIT PROTECTOR
サーキットプロテクタ
1
17 HA-0052400-0C CIRCUIT PROTECTOR
サーキットプロテクタ
1
18 400-49165 BREAKER COVER
ブレーカーカバー
2
19 PV-0100060-00 HAND VALVE
ハンドバルブ
1
20
#01
E2411-723-000 BREAKER COVER B
ブレーカカバーＢ
1
21 400-48783 MAIN SW BR 5D
メインＳＷ ＢＲ ５Ｄ
1
22
#02
400-94907 MAIN_SW_BR_5D
メインスイッチブラケット＿５Ｄ
1
23 HA-0058500-00 CIRCUIT PROTECTOR
サーキットプロテクタ
1
24 400-49504 POWER LAMP CABLE ASM
パワーランプケーブル組
1
25 400-45200 I/F CABLE ASM
Ｉ／Ｆ ケーブル組
1
26
#02
400-96122 5D I/F CABLE ASM
５Ｄ Ｉ／Ｆ ケーブル組
1
27 400-49489 AC POWER INPUT CABLE ASM
ＡＣパワー入力ケーブル組
1
28
#01
E2410-723-000 BREAKER COVER A
ブレーカカバーＡ
1
29 E2106-716-000 POWER SUPPLY SEAL
電源シール
1
30 SM-6032502-TN SCREW
六角穴ボルト Ｍ３ Ｌ＝２５
2
31 SL-4034091-SC SCREW M3X40
座金付きねじ
2
32 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
2
33 SM-0040801-SC SCREW
トラスねじ Ｍ４ Ｌ＝８
2
34 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
2
35 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
4
36
#02
SM-4860501-SB SCREW M2.6 L=5
なべねじ Ｍ２．６ Ｌ＝５
2
- 7 -
4. COVER COMPONENTS
カバー関係
1
24
2734
5
6
8
12
13
14
15
16
18
19
54
17
20
23
2
7
28
29
30
48
49
46
47
52 53
44
45
40
42
38
39
36
37
50
51
31
35
43
