- 81 -
41. TRAY STATION R UNIT
トレイステーション Ｒ ユニット
11
10
9
12
14
13
12
8
19
6
7
15
16
17
18
2
1
20
5
3
4
4
5
- 82 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00569 BANK SUPPORTER RR COMB.
バンクサポータ ＲＲ結合
1
2 401-35962 TRAY_STATION R_ASM
トレイステーションＲ組
1
3 SL-6084092-TN SCREW M8 L=40
座金付き六角穴ボルト Ｍ８ Ｌ＝４０
(2)
4 WP-0841601-SC WASHER M8
平座金みがき丸 Ｍ８
(6)
5 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
(6)
6 NM-6080003-SC NUT M8X1.25 TYPE3
六角ナット Ｍ８Ｘ１．２５ ３種
(4)
7 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
8 400-85744 TRAY_HOLDER_ASSY
トレーホルダー組
(12)
9 E7709-700-000 TRAY HOLDER
トレーホルダ
(1)
10 B2626-372-000 SPRING
針数調節つまみばね
(1)
11 E7307-700-000 CLAMP PIN
クランプピン
(1)
12 400-76382 SLIDE WASHER
スライドワッシャ
(2)
13 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
(1)
14 RE-0400000-K0 E-RING 4
Ｅ形止め輪 ４
(1)
15 SM-6031002-TN SCREW M3 L=10
六角穴ボルト Ｍ３ Ｌ＝１０
(4)
16 WS-0310002-KN SPRING WASHER M3
ばね座金 Ｍ３
(4)
17 E7303-715-000 TH GUIDE
ＴＨガイド
(4)
18 401-36019 TS_BASE
トレイステーション＿ベース
(1)
19 401-36300 TS_BASE_SUPPORT
ＴＳベースサポート
(1)
20 SL-6085002-TN BOLT
座金付き六角穴ボルト
(2)
- 83 -

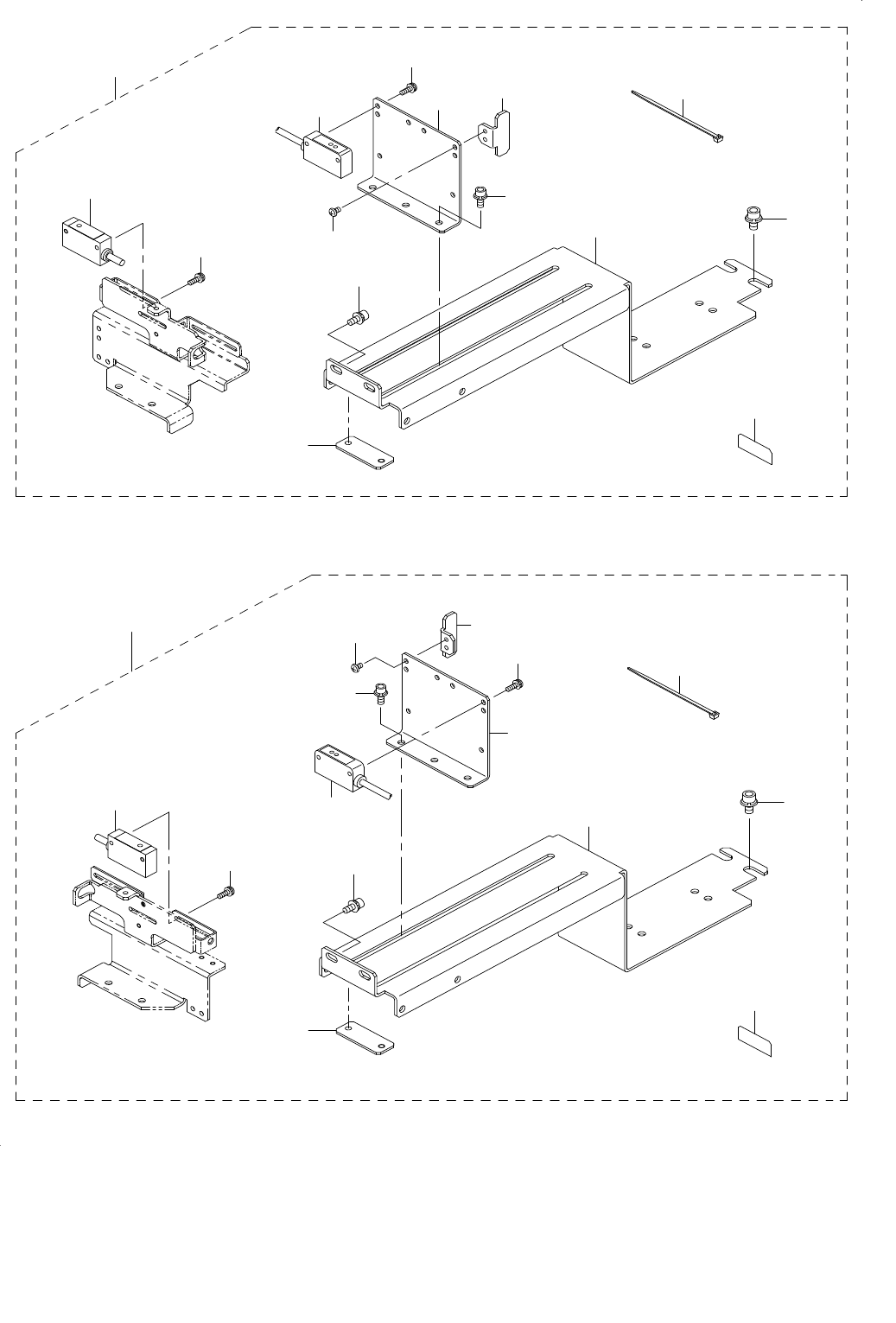

42. IN/OUT BUFFER COMPONENTS
ＩＮ ／ ＯＵＴ バッファ関係
6
2
4
24
26
5
11
3
8
1
25
16
17
18
22
9
23
21
10
13
14
12
27
29
28
15
30
7
19
20
