NPM- TT2 EJM1EJ-MB-12 M-04 12-6 -1 メンテナンス編 12-6 装着ヘッド (3 ノズルヘッド V2) のエア フィルターエレメントの交換 1 装着ヘッド (3 ノズルヘッド V2) のエアフィルターエレメントの交換方法を説明 します。 使用工具：綿棒 所要時間： 5 分 (1 ヘッド当り ) 寿命 ( 参考 ) ： 6000 [h] 1 2 3 ●前側のヘッドを交換するときは、 前側のヘッドを後側に寄せ…
NPM-TT2 EJM1EJ-MB-12M-04
12-5-2
12 13
配線固定用ブラケットのネジを取り付け、
ブラケットを取り付ける
●ねじ ( 前側 2本・後側 2本 )
使用工具：六角レンチ (2.5mm)
ヘッドを取り付け、
キャリブレーショ
ンを行う
(→P.11-1)
●ねじ ( 4本 )
3 4
6
チューブを取り外す
配線固定用ブラケットのねじを
取り外す
フィルターを分解する
使用工具：スパナ(7 mm)、六角レンチ(2 mm)
●スパナと六角レンチでフィルターを分解する
●分解後の状態
フィルター
六角レンチスパナ
●8か所使用工具：六角レンチ(2.5 mm )
5
フィルターを取り
外す
●8か所
使用工具：スパナ(7 mm )
チューブ
フィルター
●ねじ ( 4本 )
NPM-TT2 EJM1EJ-MB-12M-04
12-6-1
メンテナンス編
12-6
装着ヘッド(3ノズルヘッドV2)のエア
フィルターエレメントの交換 1
装着ヘッド (3ノズルヘッドV2) のエアフィルターエレメントの交換方法を説明します。
使用工具：綿棒
所要時間：5 分(1ヘッド当り)
寿命(参考)：6000 [h]
1
2
3
●前側のヘッドを交換するときは、
前側のヘッドを後側に寄せてくだ
さい。後側から交換作業を行いま
す。
●フィルターを交換するときに、X
軸のリニアスケール保護カバーに
力を加えないように注意する。
(カバーが変形し、リニアスケール
読み取りヘッドと干渉する原因）
交換が必要なヘッドのX軸を反対側に寄せる
リニアスケール
保護カバー
4
警告
心臓ペースメーカーなどを使用している人は、
リニアモーター部に近づかない
(磁力による誤作動で、事故のおそれ)
OFF
OFF
SERVO

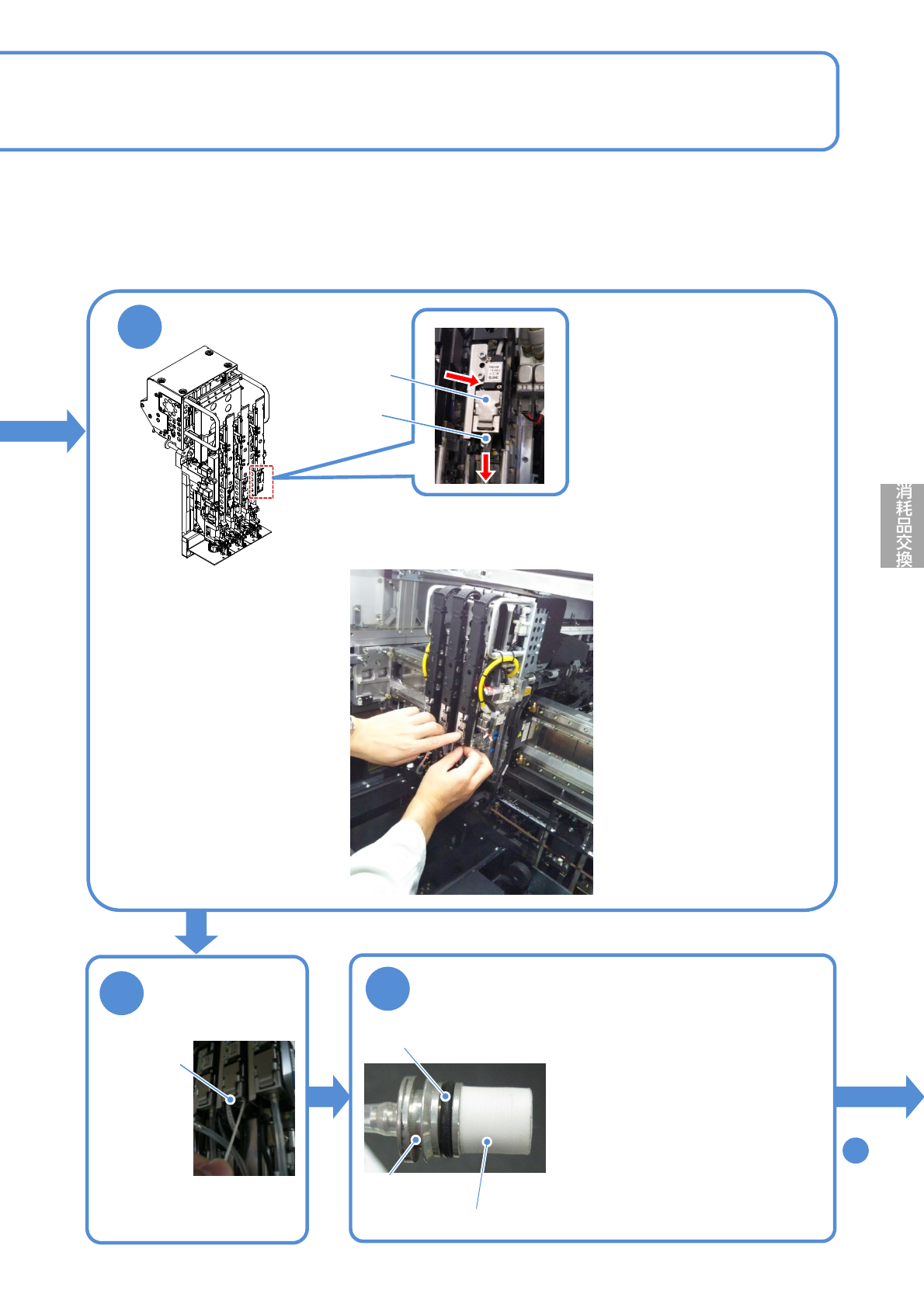

NPM-TT2 EJM1EJ-MB-12M-04
12-6-2
6
フィルター取り付
け部を清掃する
●綿棒を使用して、内部に
残っているごみを取り除
いてください。
フィルター
取り付け部
5
継手を取り外す
●レバーを押し、継手と一緒にフィルターを取り外してください。
レバー
継手
7
エアフィルターエレメントを交換する
●エアフィルターエレメントの取
り扱いに注意して交換してくだ
さい。(→P.12-4
-3)
●エアフィルターエレメント品番:
MTNP000972AA
●Oリングに劣化がないか、確認
してください。劣化があるとき
は交換してください。
●Oリング品番:
MTNP001033AA
継手
エアフィルターエレメント
Oリング
手順
へ
