1OM-1752 4-9 项 目 内 容 24. 环境条件 温度 :20 ± 10 ° C 湿度 :30 ∼ 80%( 无凝结现象 ) 标高 :海拔 1000m 以下 注 : (a) 装置周围温度比装置表面温度高时，可能因为以下条件发生凝结现象。 如果凝结，会导致装置故障，请注意。 凝结的条件 以 “ 湿度 (%) ” 为基准， “ 装置周围温度和装置表面温度之差 ” 高于下表 所记录的数值时会引…
1OM-1752
4-8
项 目 内 容

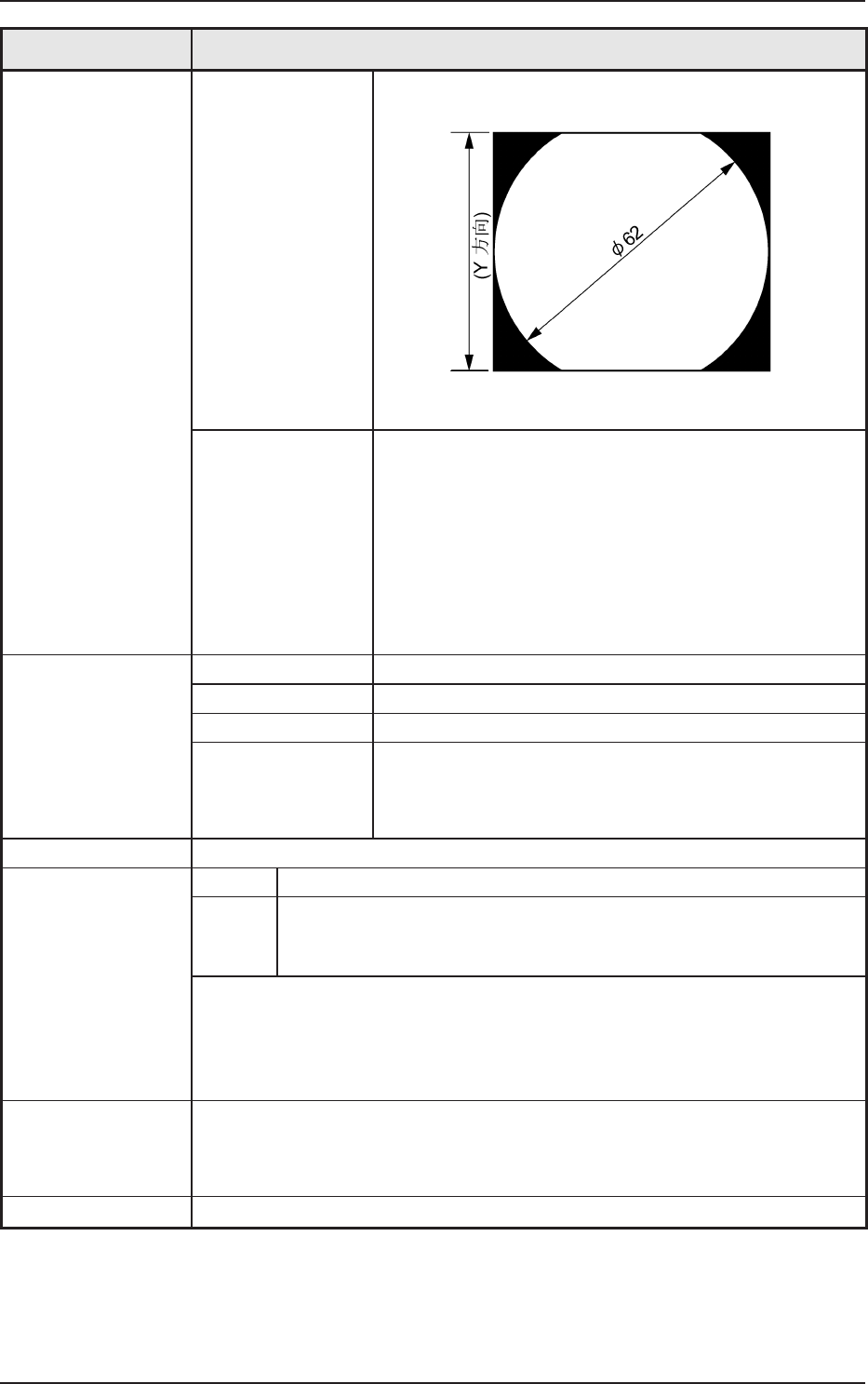

18. 元件识别 视 野
φ 62mm
但是，Y 方向为 46.7mm。
46.7
单位 : mm
F1D10
摄 像 反射光方式
( 通过反射光直接识别元件 )
注 : 根据不同元件有所限制。
透过光方式 ( 用元件轮廓识别 )
注 : 根据不同元件有所限制。
透过光方式只限于用在中异形吸嘴以及多功能安装头
的多功能吸嘴的专用吸嘴对应。
透过方式为停止摄像。
19. 线路板识别 视 野
约 12 × 12mm
窗口大小
最大 9.0 × 9.0mm
识别 ( 处理 ) 时间 约 0.06 秒 / 标记 ( 包括读取图像时间 )
摄 像 反射光方式
( 通过反射光区别识别标记 )
( 根据不同标记，可进行常规 / 反向切换。)
20. 线路板识别标记 详细内容请参照 “ 线路板识别标记的说明 ” 内容。
21. 使用空气 供给 0.45 ～ 0.69MPa(4.6 ～ 7kgf/cm
2
)
设定 0.45MPa(4.6kgf/cm
2
)
注 : 运行中的气压必须为 0.4MPa(4.1kgf/cm
2
) 以上。
注 : 请使用以下的干燥洁净空气。
水 分 : 凝结点 −17°C 以下 ( 大气压 )
油 分 : 0.1mg/m
3
以下 (ANR)
粉 尘 : 固体颗粒 0.01μm 以下
22.
空气消耗量 约 30L/min( 生产运行时 )
约 100L/min( 送料器安装台 1 处升降时 )
约 200L/min( 送料器安装台 2 处同时升降时 )
23.
真空压 -93kPa(70cmHg)
T1D1-8
1304-001
1.1SIGMA-G5S 贴片机规格
1OM-1752
4-9
项 目 内 容
24.环境条件
温度:20 ±10°C
湿度:30∼80%( 无凝结现象 )
标高:海拔 1000m 以下
注:(a)装置周围温度比装置表面温度高时，可能因为以下条件发生凝结现象。
如果凝结，会导致装置故障，请注意。
凝结的条件
以 “ 湿度 (%)” 为基准，“ 装置周围温度和装置表面温度之差 ” 高于下表
所记录的数值时会引起装置凝结。
湿度
(%)
装置周围温度和装置表面温度之差
( 装置周围温度 > 装置表面温度 )
80 3
°C
以上
70 6
°C
以上
60 8
°C
以上
50 10
°C
以上
40 14
°C
以上
30 18
°C
以上
25.使用电源 3 相 AC
200V
±
20V、50/60Hz
3 相 3 线式电源连接
( 须将接地工事地线连接到 PE 端子 )
26.最大视在功率 6.2
kVA
27. 每个小时的
耗电量
约 1.60kWh
28.装置尺寸 约宽度 1,280mm( 包括供给 / 排出传送带 )
×长度 2,200mm( 包括批量更换推车 )
×高度 1,450mm(1,910mm: 包括塔灯 )
29.装置质量 约 1,800kg( 不包括批量更换推车和送料器 )
30.批量更换推车的
使用环境
地面坡度 10/1000 以下
注 :须是推车的小脚轮能够平稳转动的硬度。
31.前后接口 遵循 SMEMA 通信规格
32.其他
标准功能
•
元件数据库教示 (GS-TR100)
• 贴装坐标教示 (GS-TZ100)
•
BGA/CSP 对应 (GS-TB100)
• 元件吸取错误的自动恢复功能
• 元件吸取位置教示功能
•
以后补装功能
• 元件供给部替换功能
• 吸取、贴装上下轴 (L 轴 ) 控制功能
•
吸取位置 X、Y 补正控制功能
• 凹槽识别
• 装置二阶层减速功能
• 吸取前吸嘴检出功能
T1D1-9
1304-001
1.1SIGMA-G5S 贴片机规格
1OM-1752
4-10
1.2 标准附属元件列表
No. 品 名 元件编号 数量 备 注
1 镜头布
15×15cm
226J1560 5
2 玻璃管保险丝 (6.3A) 4S300023 1
• 备用
3 架台支撑脚 216R0353 4
4 卡圈 (BS 隔板 ) 216A0334 4
•
架台支撑脚
5 固定螺丝钉 221CA010 4
•
架台支撑脚
6 挂锁 226J0574 2
•
电闸、气源锁定用
7 QFP 玻璃治具 (JG-0188) 211D9639 1
• 补正值教示用
8 电缆 (3M) 0964B000 1
T1D2
1.2.1 安装头附属品列表
•
高速安装头
No. 品 名 元件编号 数量 备 注
1 真空过滤器 225B0572 100
2 高速吸嘴储料器更换部 09198000 1
3
吸嘴 (HV19C)
1HZ9641 1
4 吸嘴用过滤器 225A0045 1000
T1D3
•
多功能安装头
No. 品 名 元件编号 数量 备 注
1 多功能安装头用过滤器 225B0313 18
2 吸嘴 (FF01----) FF01---- 1
T1D4
注 : 每个安装头都配有安装头附属品。
