17 WF4 X_系列 S 校准 TwinHead 14分钟 9 / 10 注 意 开 始 维 护 前 ， 请 参 阅 用 户 手 册 中 的 安 全 说 明 贴片机状态开启 传送系统空 注意！遵守防静电守则 工具： T5 易损件： 耗材： www.asm-smt.com 49 点击“Return to nozzle changer（装回吸嘴 交换器）”。 50 选择第二个 TwinHead（若需要）。 51 重复步骤 46 - 4…
17 WF4 X_系列 S 校准 TwinHead 14分钟 8 / 10
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态开启
传送系统空
注意！遵守防静电守则 工具：
T5
易损件： 耗材：
www.asm-smt.com
43 点击“Calibration（校准）”。
44
点击“Start（启动）”。
45
按下 Start （开启）按钮。
46 校准时间大约需要 5 分钟。
47
点击“Accept（接受）”(1)，然后点
击“Display Setup（显示设置）”(2)。
48
点击“All nozzles（所有吸嘴）”。
17 WF4 X_系列 S 校准 TwinHead 14分钟 9 / 10
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态开启
传送系统空
注意！遵守防静电守则 工具：
T5
易损件： 耗材：
www.asm-smt.com
49 点击“Return to nozzle changer（装回吸嘴
交换器）”。
50
选择第二个 TwinHead（若需要）。
51
重复步骤 46 - 47（若需要）。
52 按下“停止”按钮。
53
打开保护盖。
54
将悬臂移动到传送系统上方。

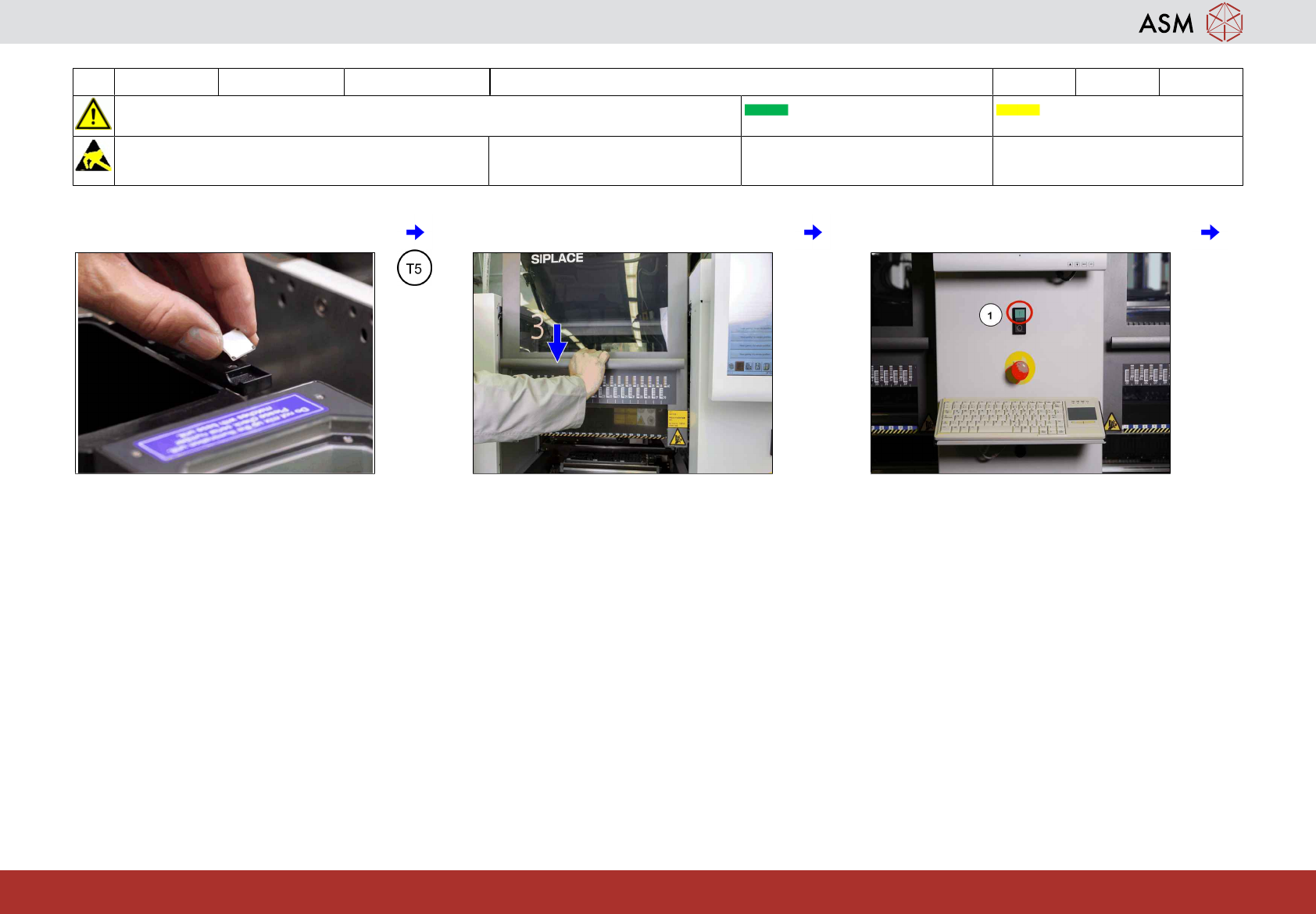

17 WF4 X_系列 S 校准 TwinHead 14分钟 10 / 10
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态开启
传送系统空
注意！遵守防静电守则 工具：
T5
易损件： 耗材：
www.asm-smt.com
55 移除校准工具。
56
关闭保护盖。
57
按下 Start （开启）按钮。
