YSi-X_mpl.pdf - 第16页

KLC-1304 Rev . :It had a change without the compatibility . Please be careful at the time of the parts ordering. Rev.: 過去に互換性の無い変更が入った部品。部品発注時は注意してください。 No. Part No. Part Name Q’ty Remarks Rev. Rank Level No. Part No. Pa…

100%1 / 53
KLC-1304
10
5
34
31
25
2
30
12
14
15
26
8
9
25
25
29
16
17
3
1
6
33
18
25
32
13
19
28
4
7
11
20
22
21
23
24
27
3
2

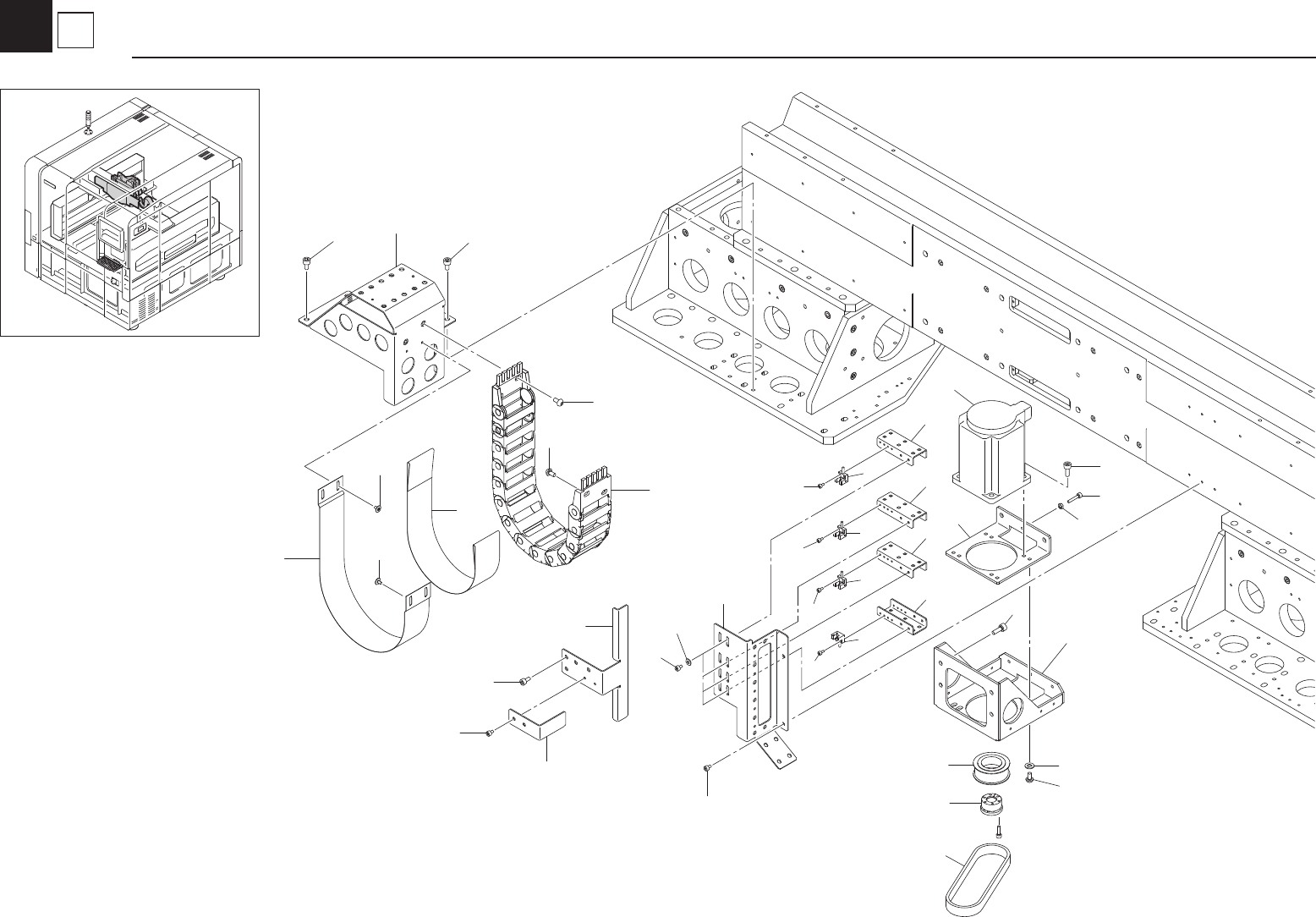

YT-Motor / Sensor
Moving-axis
KLC-1304
Rev. :It had a change without the compatibility. Please be careful at the time of the parts ordering.
Rev.: 過去に互換性の無い変更が入った部品。部品発注時は注意してください。
No. Part No. Part Name Q’ty Remarks Rev. Rank Level No. Part No. Part Name Q’ty Remarks Rev. Rank Level
1
KLC-M2611-00 DAMPER
1 /
39
2
KLC-M2612-00
BLOCK,STOPPER
2
/
Í
40
3
KLC-M2614-00 SPACER
2 /
41
4
KLC-M2615-00 BRACKET,STOPPER
1 /
Í
42
5
KLC-M2641-00 HOLDER,MOTOR
1 /
Í
43
6
KLC-M2642-00 HOLDER,BRG.
1 /
Í
44
7
KLC-M2666-00 HOLDER,NUT Y AXIS
1
/
Í
45
8
KLC-M2671-A0 YT AXIS B.S.ASSY
1 /
Í
46
9
KW6-M711H-00 GREASE NIPPLE
1 /
Í
47
10
90KA1-301563 AC SERVO MOTOR
1 B
Í
48
11
LC5-M24AE-00 COUPLING
1 B
Í
49
12
KV7-M2651-00 DAMPER,STOPPER
2 /
Í
50
13
KHN-M22F6-00 WASHER,SWR06
4 /
Í
51
14
KHW-M2654-00 PLATE , DAMPER
2 /
Í
52
15
KHW-M2656-00 SPACER
4 /
Í
53
16
90990-28J113 WASHER,PLAIN
2 /
Í
54
17
90990-41J019 COLLAR
2 /
Í
55
18
KLC-M26C1-00 BRACKET,COVER
1
/
Í
56
19
KLC-M26C2-00 COVER A,YT AXIS
1
/
57
20
KLC-M26C3-00 COVER B,YT AXIS
1 /
58
21
KLC-M2616-00
STAY,SENSOR
1 /
Í
59
22
KLC-M652A-01 SENSOR YT ORG ASSY
1 B
Í
60
23
KLC-M652B-01 SENSOR YT OT ASSY
1 B
Í
61
24
91312-03006 BOLT HEX.SOCKET HEAD
4
M3X6
62
25
91312-04006 BOLT HEX.SOCKET HEAD
10
M4X6
63
26
91312-04008 BOLT HEX.SOCKET HEAD
4
M4X8
64
27
91312-04016 BOLT,HEX.SOCKET HEAD
3
M4X16
65
28
91312-05012 BOLT HEX.SOCKET HEAD
4
M5X12
66
29
91312-05025 BOLT HEX.SOCKET HEAD
2
M5X25
67
30
91312-05035 BOLT HEX.SOCKET HEAD
4
M5X35
68
31
91312-06016 BOLT HEX.SOCKET HEAD
4
M6X16
69
32
91312-06025 BOLT HEX.SOCKET HEAD
4
M6X25
70
33
91312-06045 BOLT HEX.SOCKET HEAD
4
M6X45
71
34
91312-06050 BOLT HEX.SOCKET HEAD
4
M6X50
72
35 73
36 74
37 75
38 76
3
2
YT-Motor / Sensor
Moving-axis
KLC-1304
21
21
6
6
14
18
10
11
12
9
6
6
20
25
22
30
2
3
19
19
24
24
27
27
1
4
23
7
8
21
28
5
20
20
20
26
29
13
16
15
17
27
4
1
Motor / Sensor
X-Ray Head
