2 Allgemeines
2.1 Lieferumfang
14 SIPLACE S-Feeder Repair SIPLACE S-Förderer Reparatur
2.1
2.1 Lieferumfang
Lieferumfang
▪ 03103384-xx S-Förderer Reparat-Paket
Zum Lösen und Befestigen der in dieser Anleitung beschriebenen Ersatzteile benötigen Sie:
▪ Schlitzschraubendreher
▪ Kreuzschlitzschraubendreher
▪ Inbus-Schlüsselsatz
▪ Splintentreiber Größe 1,4
▪ Pinzette
1. 03103370-01 Siplace S-Förderer Mot. Tester
2. 03103371-01 Extension Box m. Kabel
3. 03089443-01 Interface Kabel RC 232
4. 03103372-01 Massekabel inkl. Klemme
5. 03041682-02 Netzteil 90-264V-30V 4,5A kpl.
6. 03087501-01 Lehre für Schneckenantrieb
7. 03089445-02 Erdungsplatte f. Kurzschl.-Test
8. 03102270-01 Adapter Kabel f. Extension Box
9. 00197212-02 CD-ROM, S-Feeder Repair DE
10. 00196932-02 Siplace Service Anl. S-Feeder
RepairDE
3 S-Förderer Kurzschluss Test
3.1 Testaufbau
SIPLACE S-Feeder Repair SIPLACE S-Förderer Reparatur 15
3
3 S-Förderer Kurzschluss Test
S-Förderer Kurzschluss Test
3.1
3.1 Testaufbau
Testaufbau
1. Siplace S Förderer Motortester mit Anschlussbuchse
für den Förderer
2. Netzteil
3. Erdungsplatte für Kurzschlusstest
4. Stecken Sie den S-Förderer an den Motortester (1) an
und stellen Sie den Förderer auf die Erdungsplatte
5. Stecken Sie das Kabel der Erdungsplatte, an der
Rückseite des Motortesters in die Buchse "Ground" ein
6. Stecken Sie das Netzteil in die Buchse "Power Input
auf der Rückseite des Motortesters ein.
7. Alternativ zur Erdungsplatte (3) können Sie auch das
"Massekabel inkl. Klemme" nutzen.
8. Verbinden Sie dieses mit der Buchse Ground (5) an
der Rückwand des Motortesters (1). Mit der Klemme stel
-
len Sie eine Verbindung zum Förderergehäuse (4) her
3 S-Förderer Kurzschluss Test
3.2 Zuführmodul Testen
16 SIPLACE S-Feeder Repair SIPLACE S-Förderer Reparatur
3.2
3.2 Zuführmodul Testen
Zuführmodul Testen

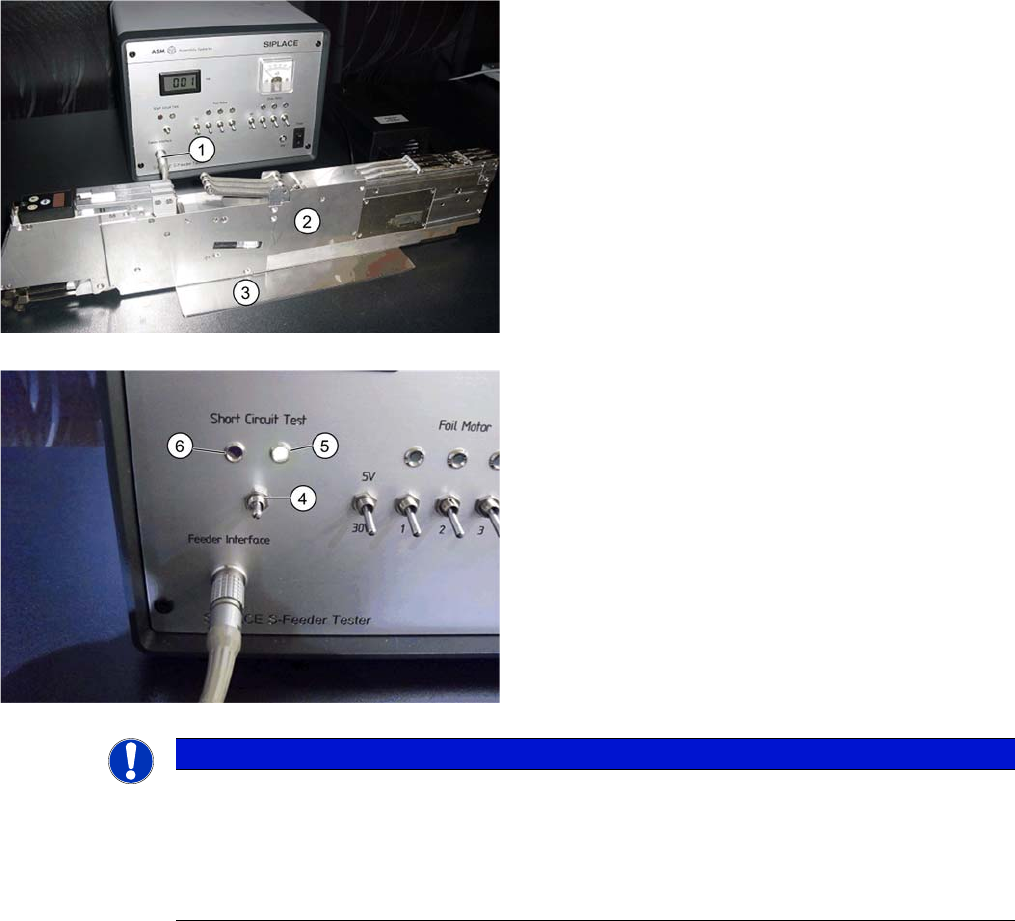

1. Schließen Sie das Zuführmodul (2) am Siplace S-Fee
-
der Motortester (1) an.
2. Achten Sie darauf, das der Feeder stabil auf der Er
-
dungsplatte (3) steht.
3. Erdungsplatte → alternativ kann auch das Erdungska
-
bel mit Klemme benutzt werden.
4. Schalten Sie den Schalter "Short Circuit Test" (4) nach
oben.
5. Die grüne LED (5) leuchtet wenn keine Kurzschlüsse
vorliegen.
6. Die rote LED zeigt einen Kurzschluss an und der
Förderer muss weiter überprüft und repariert werden, be
-
vor er wieder eingesetzt wird.
HINWEIS
Ein oder mehrere Förderer mit Kurzschluss, können zur Überlastung der Steuerung und somit
zu Schäden an Bestückautomaten führen.
➢ Setzen Sie daher keine Förderer ein, bei denen die rote LED aufleuchtet.
► Beim Umschalten des Schalters "Short Circuit Test" kann es zum kurzen Aufleuchten der
roten LED kommen. Wenn diese sofort wieder erlischt, liegt keine Fehlfunktion vor.
