图 5 － 2 0 “ S c h e m a t i c N e t s （ 原理 图 网络 ） ” 选项 卡 图 5 － 2 1 “ F l a t N e t s （ 平 坦 网络 ） ” 选 项卡 图 5 － 2 2 “ P i n （ 引 脚 ） ” 选项 卡 8 9
5.3.1 属性设置
1.编辑单个元件属性

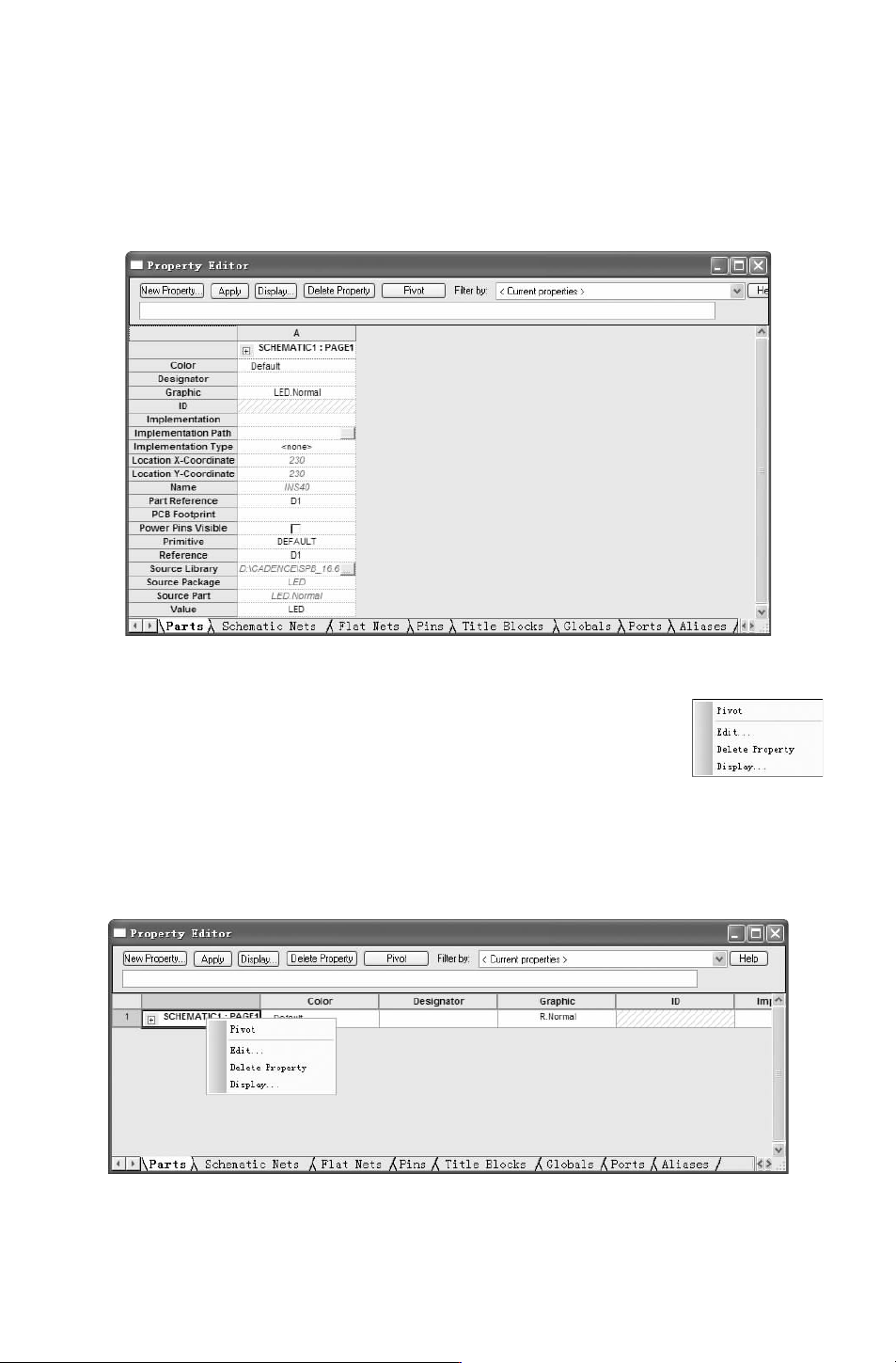

选中元件，执行上述方法后，弹出 “PropertyEditor（属性 编辑）” 窗 口，如图 5－17
所示。
图 5－17 “PropertyEditor（属性编辑）”窗口
图 5－18 快捷菜单
1）该图显示 “Parts（元件）” 选项卡，右击弹出如图 5－18所示的
快捷菜单，选择 “Pivot（基准）” 命令，改变视图，显示如图 5－19所
示的窗口。
图 5－19 更改视图
2）从图 5－19可以看出，该标签页包含其余 7个选项卡：“Schemat-
icNets（原理图网络）”、 “FlatNets（平坦网络）”、 “Pin（引脚）”、
“TitleBlock（标题栏）”、“Globals（全局）”、 “Ports（电路端口）”、 “Aliases（别名）” 选
项卡，分别见图 5－20～图 5－26，可根据不同的显示项对其值进行修改。
79
图 5－20 “SchematicNets（原理图网络）” 选项卡
图 5－21 “FlatNets（平坦网络）”选项卡
图 5－22 “Pin（引脚）” 选项卡
89
图 5－23 “TitleBlock（标题栏）”选项卡
图 5－24 “Globals（全局）” 选项卡
图 5－25 “Ports（电路端口）”选项卡
99
