- 1 -
MAIN UNIT
本体

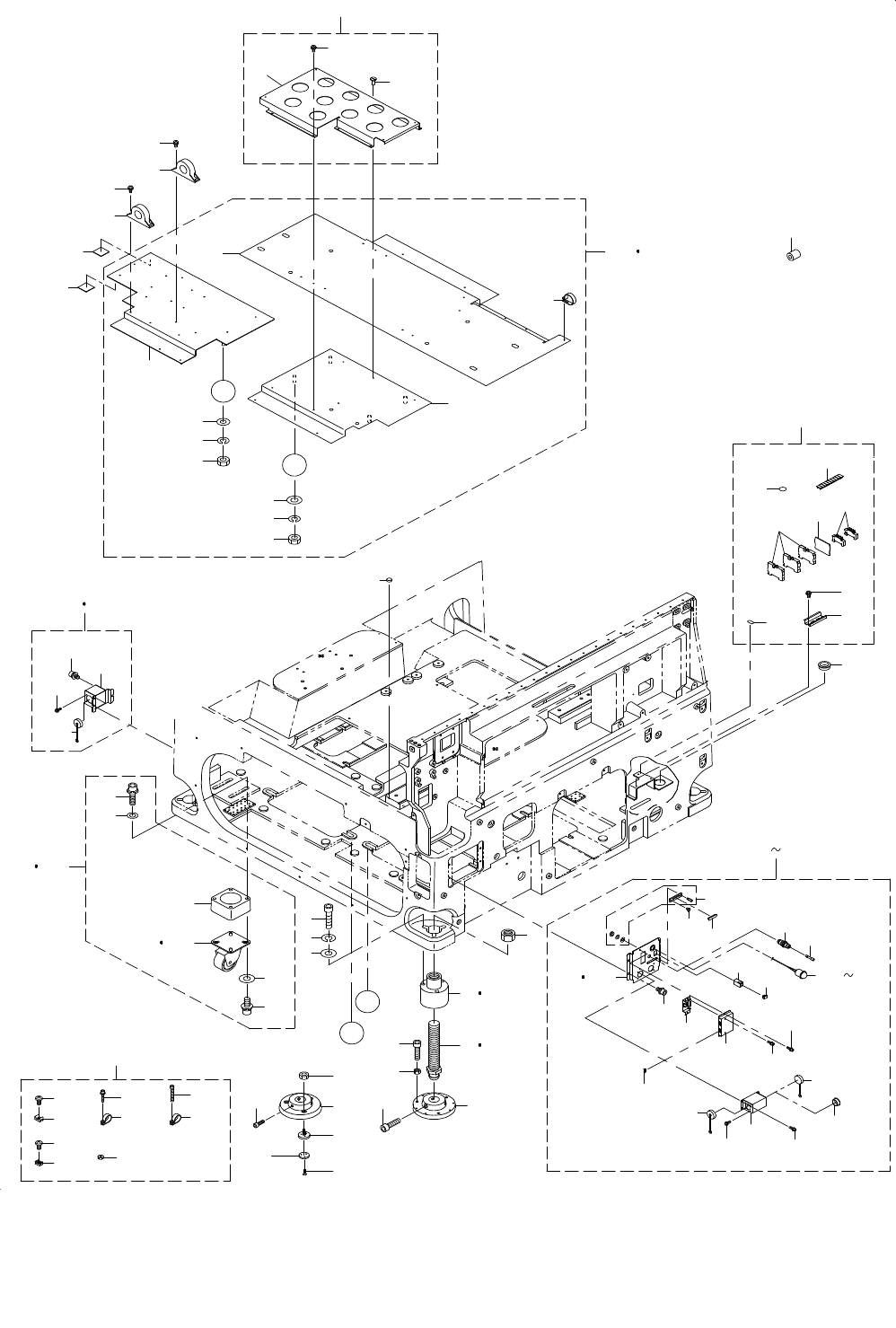

1. BASE FRAME COMPONENTS
ベースフレーム関係
1 2
3
4
5
6
7
8
9
10
22 23
25
24
26
27
28
20
21
32
33
34
A
A
35
B
B
38
37
36
39
42
44
43
12
13
14
15
14
16
17
18
19
11
53
50
51
46
56
59
57
48
49
52
47
45
98
58
10
54
55
41
82
81
73
84
68
69
64
66
70
74
72
75
77
76
79
83
71
85
60
63
67
29
30
40
86
86
87
87
88
89
90
91
93
92
31
94
94
96
95
97
68
68
78
80
- 2 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....FOR 2080 ２０８０用
#03....OPTIONAL PARTS オプション部品
#04....FOR EN(2070,2080) ＥＮ（２０７０，２０８０）用
#05....EXCEPT 2070CL ２０７０ ＣＬ を除く
#06....FOR 2070CL ２０７０ ＣＬ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00519 BASEFRAME NUT
ベースフレームナット
4
2
#01
400-00535 BASEFRAME NUT(EN)
ベースフレームナット（ＥＮ）
4
3 SM-6126002-TN SCREW M12 L=60
六角穴ボルト Ｍ１２ Ｌ＝６０
12
4 WS-1220002-KN SPRING WASHER
ばね座金
12
5 WP-1302500-SC WASHER
平座金小形丸 Ｍ１２
12
6 400-00403 ADJUST BOLT
アジャストボルト
4
7
#01
400-00404 ADJUST BOLT(EN)
アジャストボルト（ＥＮ）
4
8 E1044-729-000-A ADJUSTER NUT 36
アジャスタナット３６
4
9 E1035-729-000 ADJUSTER FOOT
アジャストフット
4
10 SM-6083002-TN SCREW M8 L=30
六角穴ボルト Ｍ８ Ｌ＝３０
24
11 400-00418 CLAMP BASE ASSY
固定ベース組
1
12 HX-0055700-00 TIE MOUNT
タイマウント
(4)
13 SM-4061201-SC SCREW M6 L=12
なべ小ねじ Ｍ６ Ｌ＝１２
(4)
14 HX-0015000-0R CABLE CLAMP
ケ−ブル クリップ
(2)
15 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
(1)
16 SM-6043002-TN SCREW
六角穴ボルト
(1)
17 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
(2)
18 HX-0029400-00 FIXED BASE
固定ベース
(30)
19 ST-4040651-SN SCREW M4 X 6
タッピングねじ（２種歯付き）
(30)
20 400-01551 CASTER ASSY
キャスタ組
1
21
#01
400-01597 CASTER ASSY(EN)
キャスタ組（ＥＮ）
1
22 400-00405 CASTER
キャスタ
(4)
23
#01
400-00449 CASTER(EN)
キャスタ（ＥＮ）
(4)
24 SL-6103042-TN BOLT
座金付き六角穴ボルト
(16)
25 WP-1252210-SC WASHER 12.5X25.6X2.2
平座金 １２．５Ｘ２５．６Ｘ２．２
(16)
26
#01
400-00406 CASTER SPACER(EN)
キャスタスペーサ（ＥＮ）
(4)
27
#01
SL-6102042-TN SCREW
座金付き六角穴ボルト
(16)
28
#01
WP-1252210-SC WASHER 12.5X25.6X2.2
平座金 １２．５Ｘ２５．６Ｘ２．２
(16)
29 400-50222 BASE PLATE ASSY
ベースプレート組
1
30
#04
400-01598 BASE PLATE ASSY(EN)
ベースプレート組（ＥＮ）
1
31 400-46554 BASE PLATE FL
ベースプレートＦＬ
(1)
32 NM-6100001-SC NUT M10X1.5
六角ナット Ｍ１０ １種
(4)
33 WS-1020002-KN SPRING WASHER M10
ばね座金 Ｍ１０
(4)
34 WP-1252210-SC WASHER 12.5X25.6X2.2
平座金 １２．５Ｘ２５．６Ｘ２．２
(4)
35 400-00491 BASE PLATE FR
ベースプレートＦＲ
(1)
36 NM-6100001-SC NUT M10X1.5
六角ナット Ｍ１０ １種
(4)
37 WS-1020002-KN SPRING WASHER M10
ばね座金 Ｍ１０
(4)
38 WP-1252210-SC WASHER 12.5X25.6X2.2
平座金 １２．５Ｘ２５．６Ｘ２．２
(4)
39 400-00492 BASE PLATE R
ベースプレートＲ
(1)
40 HX-0015000-0R EMI GASKET
ＥＭＩガスケット
(2.7)
41 400-49770 CTRL BASE ASM.
ＣＴＲＬベース組
1
42 400-46557 CTRL UNIT BASE
ＣＴＲＬユニットベース
(1)
43 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
44 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(3)
45 400-01555 INPUT TERMINAL ASSY
入力端子台組
1
46 CM-2001000-01 PE MARK LABEL
ＰＥマークシール
(1)
47 HK-0694900-0A BLOCK TERMINAL
ブロックターミナル
(1)
48 HK-0694900-00 BLOCK TERMINAL
ブロックターミナル
(1)
49 HK-0694500-10 BLOCK TERMINAL
ブロックターミナル
(3)
50 400-00530 CARRIER RAIL 75
キャリアレール７５
(1)
51 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(2)
52 HK-0691900-0B BLOCK TERMINAL
ブロックターミナル
(2)
53 100-04109 GROUND MARK
グランドマーク
(2)
54 400-01556 SMEMA BR ASSY
スメマブラケット組
1
55
#01
400-15596 SMEMA BR ASSY(EN)
スメマブラケット組（ＥＮ）
1
56 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
57 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(4)
58
#01
HK-0429901-4A CAP
キャップ
(1)
59 400-00497 I/F PANEL L
Ｉ／ＦパネルＬ
(1)
60 400-49771 MTC I/F PANEL R ASM.
ＭＴＣ Ｉ／ＦパネルＲ組
1
61
#01
400-52397 MTC I/F PANEL R ASM.(EN)
ＭＴＣ Ｉ／ＦパネルＲ組（ＥＮ）
1
62
#02
400-01557 MTC IF PANEL R ASSY
ＭＴＣ ＩＦパネルＲ組
1
63
#06
401-00370 MTC I/F PANEL R 70C ASM
ＭＴＣ Ｉ／ＦパネルＲ ７０Ｃ組
1
64
#01
E9222-729-HA0 PWR ON LIGHT RELAY CABLE ASM.
ＰＷＲ ＯＮライト中継ケーブル組
(1)
65 E9221-729-0A0 PWR ON LIGHT ASM.
ＰＷＲ ＯＮライト組
(1)
66
#01
HE-0004500-00 INDICATION LIGHT
表示灯
(1)
67 E1026-729-000 SMEMA LIGHT ANGLE L
スメマライトアングル Ｌ
(1)
68 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(8)
69 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(8)
70
#05
PX-9500010-00 PLUG
止栓
(1)
71
#05
SM-4860501-SB SCREW M2.5 L=5
なべねじ Ｍ２．６ Ｌ＝５
(2)
72 HK-0651200-80 MODULAR KAPLA
モジュラーカプラ
(1)
73
#05
EA-9635B00-00 SOCKET
ＨＤジャック ソケット
(2)
74
#05
PJ-2300062-00 UNION
隔壁用ユニオン
(1)
75
#01
HK-0429901-4A CAP
キャップ
(1)
76
#01
HK-0429900-7A CAP
キャップ
(1)
77
#01
HK-0528905-0B DUST COVER
ダストカバー
(1)
78
#01
HX-0066700-00 DUST COVER
ダストカバー
(2)
79 400-46602 IF PANEL R
ＩＦパネルＲ
(1)
80
#01
HX-0066000-00 DUST COVER
ダストカバー
(1)
81 400-46640 USB BRACKET
ＵＳＢブラケット
(1)
82 400-46641 USB BOX
ＵＳＢボックス
(1)
83
#02
400-00498 I/F PANEL R
Ｉ／ＦパネルＲ
(1)
84 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
85
#06
HX-0032600-0B BUSH
ブッシュ
(1)
86
#01
HN-0015500-00 CORE
コア
2
87
#02
SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ４Ｘ０．７ Ｌ＝１０
4
88
#03
400-13307 FP PUSHER
ＦＰプッシャ
12
89
#03
400-13306 FLICTION PLATE
フリクションプレート
12
90
#03
SM-1030801-SC SCREW M3 L=8
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝８
36
91
#03
E6600-729-000 ADJUST FOOT N
アジャストフットＮ
4
92
#03
SM-6082502-TN BOLT
六角穴ボルト
12
93
#03
NM-6080001-SC NUT M8X1.25
六角ナット Ｍ８ １種
12
94 400-52570 BASE RUBBER
ベースラバー
2
95 TA-1030402-R0 RUBBER PLUG D=10.3 L=4
止栓 Ｄ＝１０．３ Ｌ＝４
2
96 HX-0018800-0F CORD BUSH
コードブッシュ
1
97 HN-0014900-0A CLAMP FILTER
クランプフィルタ
1
98 NM-6080002-SC NUT M8
六角ナット Ｍ８ ２種
12
- 3 -
2. BASE FRAME ELECTRIC APPARATUS COMPONENTS (1)
ベースフレーム電装関係（１）
11
7
8
9
6
5
10
12
3
4
14
21
22
22
18
18
16
17
17
16
27
28
26
25
29
21
1
2
48
44
45
43
49
46
46
15
47
23
20
38
40
41
39
42
32
37
33
36
35
34
30
31
53
51
52
50
13
19
24
24
