- 64 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-28536 BU_UNIT_S_AS M ＢＵユニットＳ組 1 2 401-285 52 BU_BAL L_SCREW_ASM ＢＵボールねじ組 (4) 3 E4124-729-000 SHAFT HOLDER シャフトホルダー (1) 4 L176E-821-000 SPT TBL BALL SC REW ＳＰ…
- 63 -
32.PWB CONVEYOR COMPONENTS(5)
基板搬送関係（５）
7
11
4
10
5
6
3
9
2
8
15
17
13
14
16
12
25
21
24
23
24
20
22
19
27
26
37
29
31
35
34
35
32
33
31
32
30
40
41
36
38
53
50
52
52
51
54
55
48
49
A
A
47
78
79
80
80
79
80
81
83
78
78
83
81
79
80
79
80
79
78
77
77
74
74
87
86
86
86
86
87
88
88
85
85
70
62
63
64
28
65
1
18
60
61
59
57
58
56
58
39
46
45
44
43
42
76
80
75
75
82
76
77
82
75
74
74
77
75
79
66
84
84
67
67
70
70
67
72
71
68
69
70
67
73
B
B
73
- 64 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-28536 BU_UNIT_S_ASM
ＢＵユニットＳ組
1
2 401-28552 BU_BALL_SCREW_ASM
ＢＵボールねじ組
(4)
3 E4124-729-000 SHAFT HOLDER
シャフトホルダー
(1)
4 L176E-821-000 SPT TBL BALL SCREW
ＳＰＴ テーブル ボール スクリュー
(1)
5 L176E-921-000 CLAMP HOLDER
クランプ ホルダー
(1)
6 L177E-021-000 HOLDER CUSHION
ホルダー クッション
(1)
7 L177E-221-000 SPT TBL PULLEY
ＳＰＴ テーブル プーリー
(1)
8 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(3)
9 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(1)
10 SL-6041642-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ４ Ｌ＝１６
(4)
11 SM-6041002-TN SCREW
六角穴ボルト
(6)
12 401-28551 BU_BUSH_ASM
ＢＵブッシュ組
(4)
13 401-28047 LINEAR_SHAFT
リニアシャフト
(1)
14 L177E-521-000 GUIDE SHAFT HOLDER
ガイド シャフト ホルダー
(1)
15 SB-8160008-00 LINEAR BEARING
リニア ベアリング
(1)
16 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
17 SM-6040802-TN SCREW M4X0.7 L=8
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(2)
18 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(2)
19 401-28561 TENSION_SUPPORT_ASM
テンションサポート組
(1)
20 400-93904 ENCORDER_BR
エンコーダブラケット
(1)
21 400-93905 ENCORDER_SHAFT
エンコーダシャフト
(1)
22 400-93906 STOPPER_DISC
ストッパディスク
(1)
23 RC-0100001-KP C-RING 10 (9.3)
Ｃ形止め輪 １０ （９．３）
(1)
24 SB-1100005-00 BEARING
ころがり軸受
(2)
25 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
26 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト Ｍ４ Ｌ＝２０
(4)
27 400-93612 ENCORDER PULLEY
エンコーダプーリ
(1)
28 401-28553 BU_MOTOR_ASM
ＢＵモータ組
(1)
29 401-28569 TORQUE_SUPPORT_ASM
トルクサポート組
(1)
30 401-28428 TORQUE_SUPPORT_J
トルクサポートＪ
(1)
31 E4142-729-000 STOPPER PIN
ストッパピン
(2)
32 E4144-729-000 THRUST COLLAR
スラストカラー
(2)
33 E4156-729-000 NUT (M17X1)
ナット（Ｍ１７Ｘ１）
(1)
34 L177E-721-000 SPT TBL MOTOR PULLEY
ＳＰＴ テーブル モーター プーリー
(1)
35 SB-1170001-00 BEARING
ころがり軸受
(2)
36 SM-8050602-TP SCREW M5 L=6
止めねじ Ｍ５Ｘ０．８ Ｌ＝６
(2)
37 401-28440 BU_TOSION_SPRING
ＢＵトーションスプリング
(1)
38 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(4)
39 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(2)
40 401-29637 BU AXIS SERVO MOTOR
ＢＵ軸サーボモータ
(1)
41 401-28447 BU_MOTOR_BRACKET
ＢＵモータブラケット
(1)
42 401-34142 BU_BELT_SUPPORT_ASM
ＢＵベルトサポート組
(1)
43 401-34143 BU_BELT_SUPPORT_PLATE
ＢＵベルトサポートプレート
(1)
44 401-34144 BU_BELT_SUPPORT_COLLOR
ＢＵベルトサポートカラー
(1)
45 E2732-721-000 BANK GUIDE ROLLER
バンクガイドローラ
(1)
46 SL-6051492-TN SCREW M5 L=14
座金付き六角穴ボルト Ｍ５ Ｌ＝１４
(2)
47 401-28548 BU_STOPPER_ASM
ＢＵストッパ組
(1)
48 SM-6042002-TN SCREW
六角穴ボルト
(2)
49 SM-6051202-TN SCREW M5X0.8 L=12
六角穴ボルト Ｍ５Ｘ０．８ Ｌ＝１２
(2)
50 400-00970 BU_STOPER
ＢＵストッパ
(1)
51 401-28480 BU_CYLINDER_BRACKET
ＢＵシリンダブラケット
(1)
52 PC-0105080-00 SPEED CONTROLLER
スピード コントローラ
(2)
53 PA-1601019-00 AIR CYLINDER
エア シリンダ
(1)
54 401-29049 BU LOCK SENSOR CABLE ASM
ＢＵロックセンサケーブル組
(1)
55 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(2)
56 HX-0029400-00 FIXED BASE
固定ベース
(7)
57 HX-0034400-00 FIXED BASE
束線パーツ
(6)
58 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(13)
59 401-34158 BU_BELT_SUPPORT_PLATE_B
ＢＵベルトサポートプレートＢ
(4)
60 E2732-721-000 BANK GUIDE ROLLER
バンクガイドローラ
(4)
61 WP-0612056-SE WASHER 6.1X18.5X2
平座金 ６．１Ｘ１８．５Ｘ２
(8)
62 401-28421 CONVEYOR_BASE_S
搬送ベースＳ
(1)
63 401-28523 TIMING_BELT_BU_S
タイミングベルトＢＵ＿Ｓ
(1)
64 SL-6082092-TN SCREW M8 L=20
座金付き六角穴ボルト Ｍ８ Ｌ＝２０
(4)
65 401-28549 BU_TABLE_S_ASM
ＢＵテーブルＳ組
(1)
66 401-34151 BU_TABLE_S
ＢＵテーブルＳ
(1)
67 401-34152 BU_PLATE_SUPPORT_FS
ＢＵプレートサポートＦＳ
(4)
68 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(1.6)
69 BT-0400251-EB URETHANE TUBE BLACK 4X2.5
ポリウレタン チューブ 黒 ４Ｘ２．５
(1.6)
70 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(16)
71 EA-9500B00-00 CABLE BAND
束線バンド
(10)
72 400-80833 SPONGE
スポンジ
(4)
73 401-28563 BU_SELECT_PARTS_S_ASM
ＢＵセレクト部品Ｓ組
(2)
74 401-34149 SIDE_BEAM_S
サイドビームＳ
(2)
75 401-34146 BU_RELEASE_SUPPORT_A
ＢＵリリースサポートＡ
(2)
76 401-34147 BU_RELEASE_SUPPORT_BS
ＢＵリリースサポートＢＳ
(1)
77 401-28507 SLIDE_SHEET
スライドシート
(5)
78 401-28510 SLIDE_RAIL
スライドレール
(2)
79 HX-0034400-00 FIXED BASE
束線パーツ
(3)
80 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(3)
81 SL-4850591-SC SCREW M2.5 L=5
座金付きなべ小ねじ Ｍ２．５ Ｌ＝５
(4)
82 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
83 SM-4860601-SC SCREW M2.6 L=6
なべ小ねじ Ｍ２．６ Ｌ＝６
(4)
84 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(4)
85 401-28562 BU_SELECT_CYLINDER_ASM
ＢＵセレクトシリンダ組
(2)
86 PC-0105080-00 SPEED CONTROLLER
スピード コントローラ
(2)
87 401-29048 BU CHANGE CABLE ASM
ＢＵチェンジケーブル組
(1)
88 SM-6031402-TN SCREW M3X0.5 L=14
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝１４
(2)
- 65 -

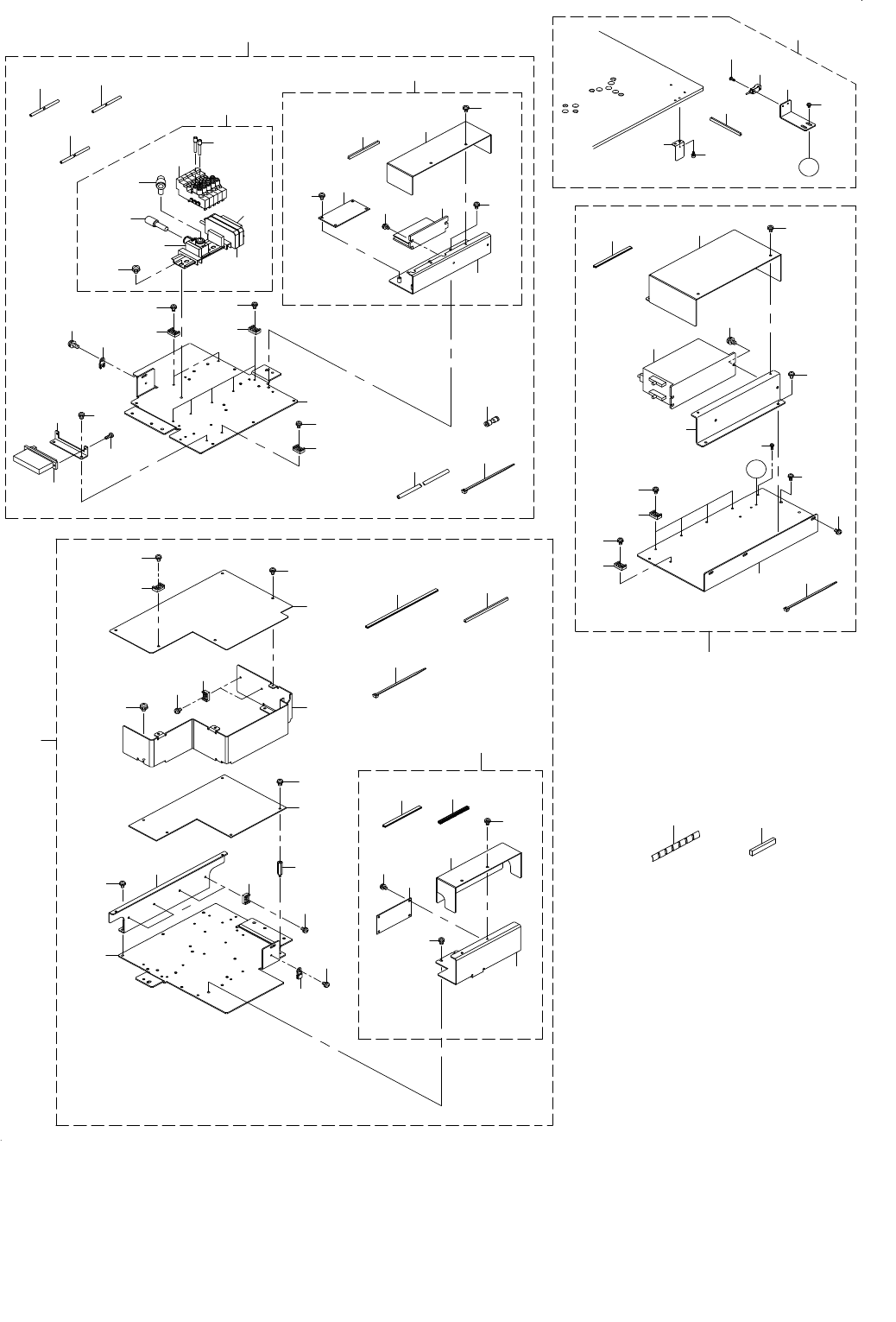

33.PWB CONVEYOR COMPONENTS(6)
基板搬送関係（６）
10
74
30
31
2
3
4
5
5
6
7
7
7
7
7
59
9
11
19
15
17
17
17
18
14
27
28
22
23
24
25
26
21
40
41
42
32
33
36
36
33
33
36
34
36
37
35
38
39
50
47
48
51
46
16
47
45
61
62
58
63
58
52
58
64
53
54
55
56
58
57
58
60
73
13
44
1
A
A
71
72
66
67
68
69
70
65
17
20
47
49
56
58
12
8
43
29
58
56
