3-19 3.4. (Repair) 공급정도가 불량하여 피더의 메인보드를 교체했거나 , 인덱스 모터 , 인덱스 기어 , 스 프라켓 부품을 재조립 또는 교체한 경우에는 반드시 피더 의 센서를 초기화하고 매 핑 검사를 수행함으로써 테이 프 피더를 교정해야 합니다 . 테이프 피더 교정을 위해 필요한 공구는 다음과 같습니다 . w 교정 지그 w 교정 소프트웨어 w 교정할 피더 w 마스터 테이프 3.4…
3-18
SME Tape Feeder Calibration Jig
3.1
3.2

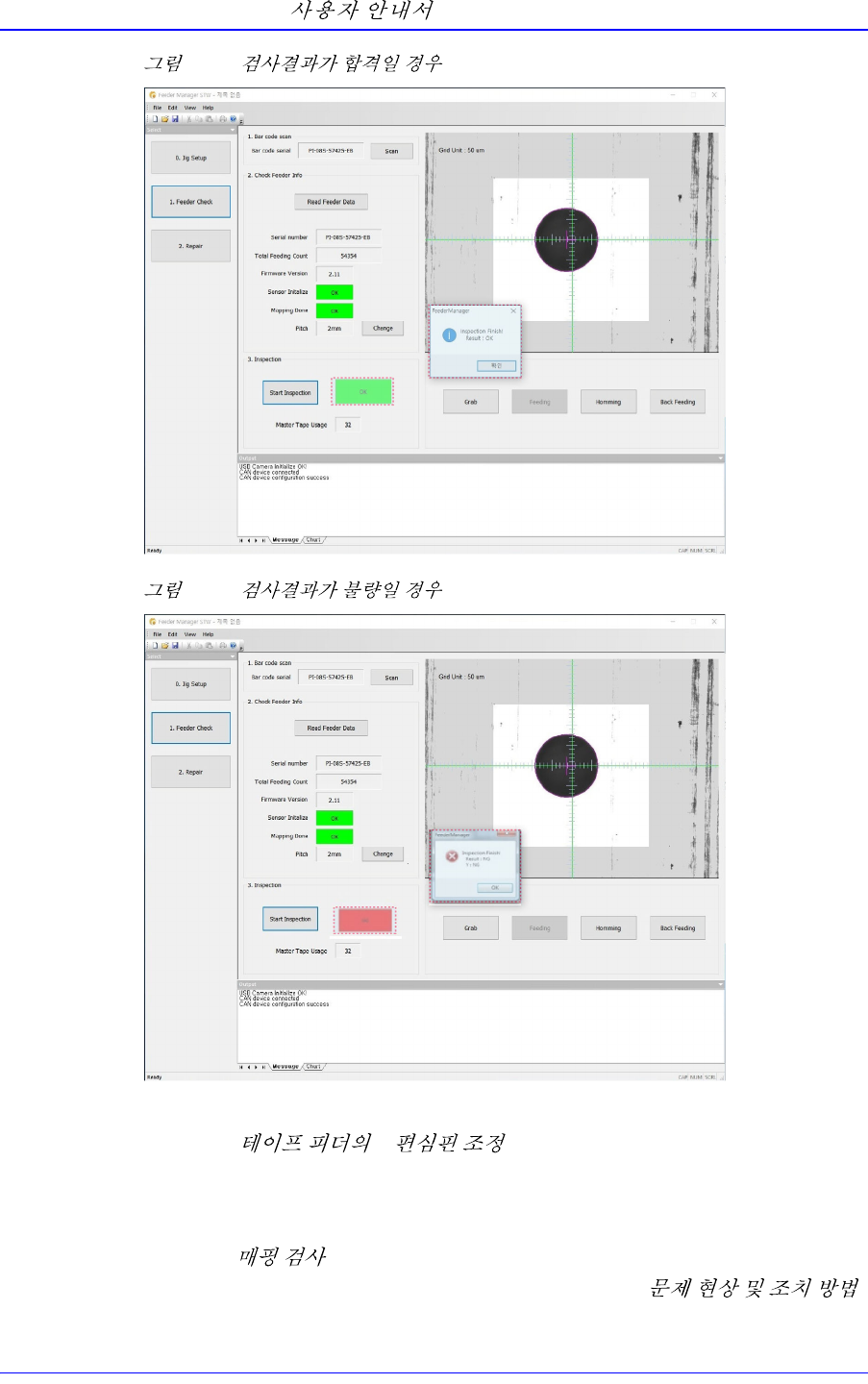

w 검사 결과가 ‘X NG’일 경우
"5.3.3. X "을 참조하여 피더의 편심 핀을 재설정
하십시오.
w 검사 결과가 ‘Y NG’일 경우
"3.4.3. " 를 참조하여 센서 초기화를 수행하고 매핑 검사를 실행하
십시오. 2회 이상 검사 결과가 NG일 경우에는 "6.1. "
을 참조하여 문제를 해결하십시오 .
3-19
3.4. (Repair)
공급정도가 불량하여 피더의 메인보드를 교체했거나, 인덱스 모터, 인덱스 기어, 스
프라켓 부품을 재조립 또는 교체한 경우에는 반드시 피더의 센서를 초기화하고 매
핑 검사를 수행함으로써 테이프 피더를 교정해야 합니다.
테이프 피더 교정을 위해 필요한 공구는 다음과 같습니다 .
w 교정 지그
w 교정 소프트웨어
w 교정할 피더
w 마스터 테이프
3.4.1. 시리얼 넘버 변경 (Write Serial Number)
메인보드의 교체 및 데이터 손실로 시리얼 넘버가 유실되었을 때에는 다음의 절차
를 수행하여 테이프 피더의 메인보드에 저장된 시리얼 넘버를 변경할 수 있습니다 .
메 모
시리얼 넘버를 변경하면 테이프 피더의 메인보드에 저장되어 있
던 기존의 시리얼 넘버는 삭제됩니다 .
1. <Repair> 버튼을 클릭하십시오 .
2. <Scan> 버튼을 클릭해서 시리얼 넘버를 입력할 바코드 스캔 창을 활성화시키십
시오.
3-20
SME Tape Feeder Calibration Jig
3. 테이프 피더의 시리얼 넘버를 입력하고 <OK> 버튼을 클릭해서 시리얼 넘버를
저장하십시오.
메 모
바코드 리더기를 사용하여 시리얼 넘버를 스캔한 경우에는 테이
프 피더의 메인 보드에 스캔한 시리얼 넘버가 바로 저장되고 바
코드 스캔 창이 종료됩니다.
피더의 시리얼 번호가 정확하게 입력되지 않으면 에러 메시지가
표시됩니다.
키보드를 이용하여 시리얼 넘버를 입력할 수 있지만 바코드 리
더기를 사용하여 시리얼 넘버를 스캔하는 것을 권장합니다.
테이프 피더의 시리얼 번호를 변경하면 센서 데이터와 매핑 데
이터가 자동으로 삭제됩니다 .
