6 P -S183-02 1006-002 158 157 See Fig.BB-1 Key No.47 156 155 154 153 . 152 . 151 制御盤 CONTROL BOARD Fig. BB-2 ドライバ Driver
5
P -S183-02
1006-002
Fig. BB

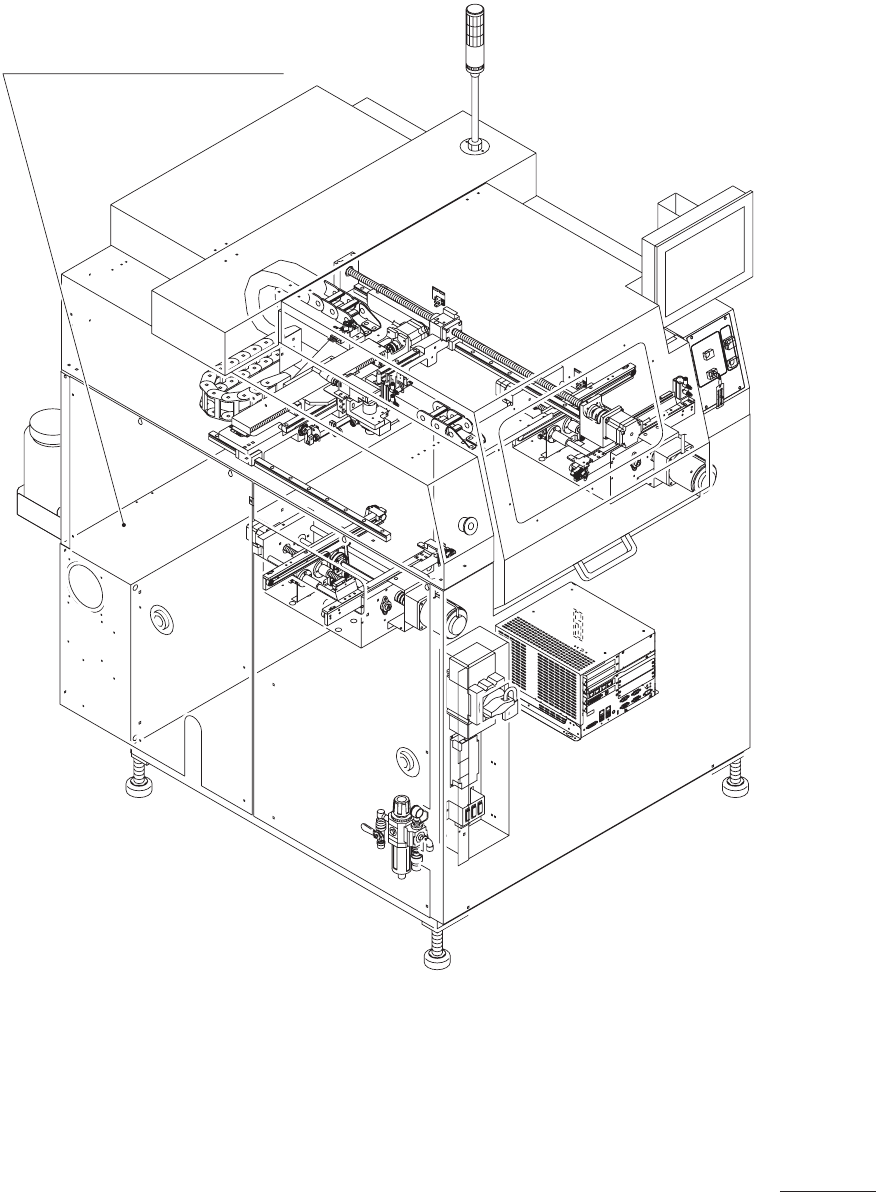

CONTROL BOARD
P -S183-02 P -S183-02
SMEMA
前後工程
SMEMA Interface(Front & Rear I/F)
インターフェイス対応
6
P -S183-02
1006-002
158
157
See Fig.BB-1
Key No.47
156
155
154
153
.
152
.
151
制御盤
CONTROL BOARD
Fig. BB-2
ドライバ
Driver
7
P -S183-02
1006-002
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
126 6301404721 PANEL 1→0 831BB-110-406 211C1222
151 6301500218 PANEL 1
831BBA110010-A001
211C1283
152 4110418908 SCR PAN 3X6 8
831BBA110010-A002
221E0497
153 4110864408 WASHER SPR 3 8
831BBA110010-A003
221H0280
154 4111191909 WASHER V 3X7X0.5 8
831BBA110010-A004
221H0311
155 6301500331 ASSY,CORD 1
831BBA110010-A005
0W201391
156 6301500348 ASSY,CORD 1
831BBA110010-A006
0W201392
157 6300911831 NAME PLATE,INDEX 1
831BBA110010-A007
6P460089
158 6300911848 NAME PLATE,INDEX 1
831BBA110010-A008
6P460090
160 4110022600 SCR FLT 3X6 6→0 831BB-110-700 221D0216
190 6300911831 NAME PLATE,INDEX 1→0 831BB-110-770 6P460089
191 6300911848 NAME PLATE,INDEX 1→0 831BB-110-771 6P460090
BB-2
