1 - 1 1 . ノズル一覧( D E P N ) 1 . N o z z l e s ( D E P N ) 1 . N o z z l e s ( D E P N ) 1 . ノズル一覧( D E P N ) XP-241E P ARTS LIST ver03 R e f . 3 3 - 7 R e f . 3 1 - 1 R e f . 3 1 - 1 R e f . 3 1 - 1 R e f . 3 1 - 1 0 . 5 …

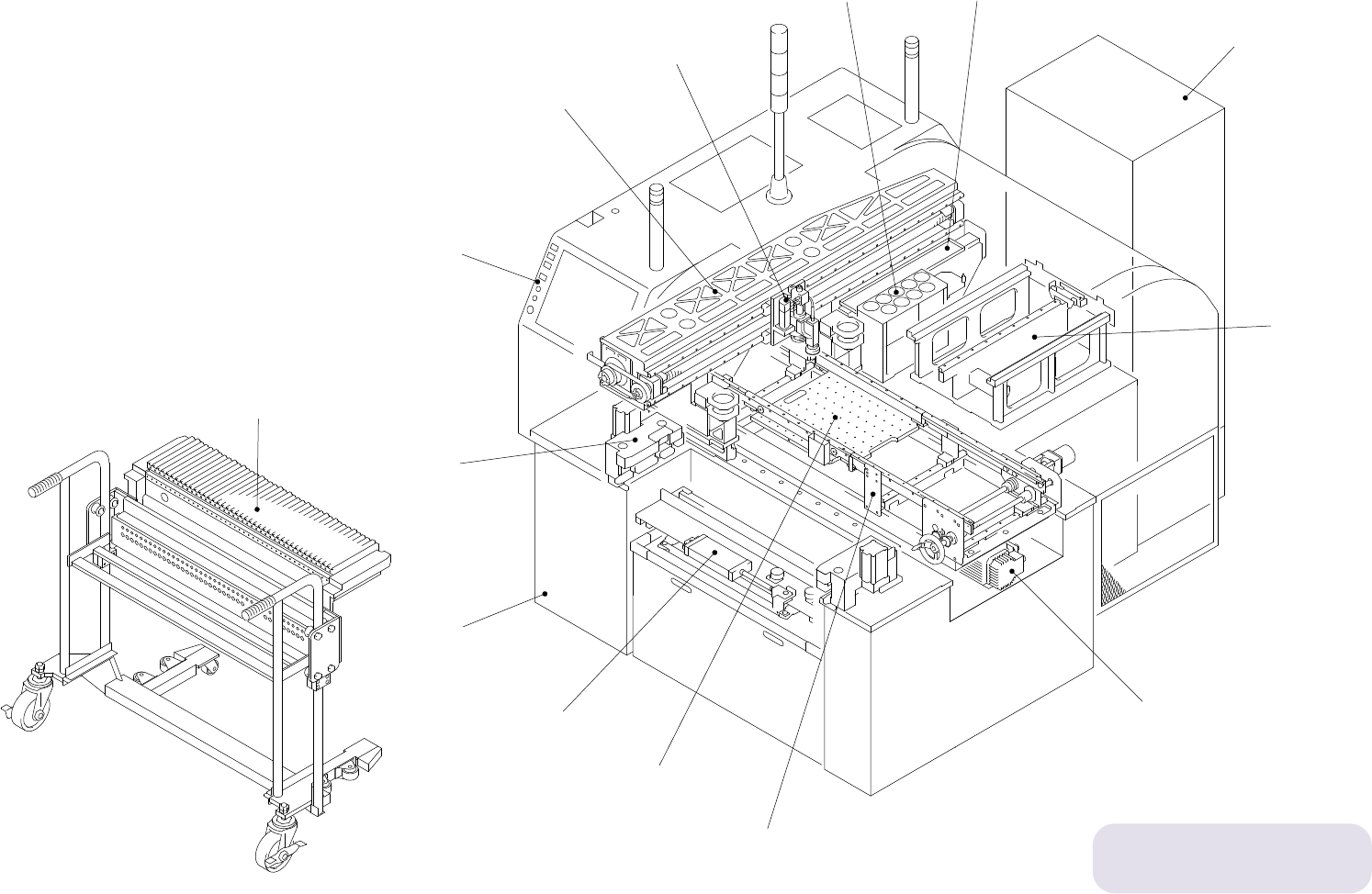

XP-241E 配置図
XP-241E Overview
配置番号は目次番号です。
Refer to contents for
the part name of each number
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
x16
ノズル一覧 Nozzles ― 1
エアー配管図 Pneumatic circuit diagram ― 17
メカチャック Chuck mechanical ― 18
7
8
7.1
7.2
5
9
10
6
16
15
2
3.1
3.2
19
13
14
12
4
11
Ref.33-7
Ref.31-1
Ref.31-1
Ref.31-1
Ref.31-1
0.5 1 2 10
ﾀﾃx173.205
1 - 1
1.ノズル一覧(DEPN)
1.Nozzles(DEPN)
1.Nozzles(DEPN)
1.ノズル一覧(DEPN)
XP-241E PARTS LIST ver03
Ref.33-7
Ref.31-1
Ref.31-1
Ref.31-1
Ref.31-1
0.5 1 2 10
ﾀﾃx173.205
S007∼S018
Option
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
x1.5
2
3
5
4
1
6
21
20
7
8
9
13
13
13
13
13
13
13
13
15
16
17
18
19
14
22
23
24
24
24
24
24
24
24
24
S070∼S200
S007∼S050
S007 S010
S013 S018
10
11
12
13
13
13
13
13
13
S0027
S037
S050
S070
S100
S150
S200
26
φ50
x4
25
1.ノズル一覧(DEPN)
1.Nozzles(DEPN)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
材質
No. Drg.No. & Code No. QTY Description Rating Remarks
Materials
1 ADEPN8613 1 HOLDER ﾎﾙﾀﾞ S007∼S050用 OT
2 DEPN3212 1 HOLDER ﾎﾙﾀﾞ S007∼S050用 AL
3 DEPN3230 1 SHAFT, BALL SPLINE ｼｬﾌﾄ ﾎﾞｰﾙｽﾌﾟﾗｲﾝ OT
4 S1047K 1 CIR-CLIP ｻｰｸﾘｯﾌﾟ E-3 OT
5 DEPN3241 1 SPRING ｽﾌﾟﾘﾝｸﾞ FE
6 Y3602ADEPN8015 1 NOZZLE ﾉｽﾞﾙ S007 OT
7 Y3602ADEPN8025 1 NOZZLE ﾉｽﾞﾙ S010 OT
8 Y3602ADEPN8035 1 NOZZLE ﾉｽﾞﾙ S013 OT
9 Y3602ADEPN8045 1 NOZZLE ﾉｽﾞﾙ S018 OT
10 Y3602ADEPN8055 1 NOZZLE ﾉｽﾞﾙ S025 OT
11 Y3602ADEPN8065 1 NOZZLE ﾉｽﾞﾙ S037 OT
12 Y3602ADEPN8075 1 NOZZLE ﾉｽﾞﾙ S050 OT
13 N4019A 2
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め
M3X4 FE
14 ADEPN8621 1 HOLDER ﾎﾙﾀﾞ S070∼S200用 OT
15 DEPN3221 1 HOLDER ﾎﾙﾀﾞ S070∼S200用 AL
16 DEPN3230 1 SHAFT, BALL SPLINE ｼｬﾌﾄ ﾎﾞｰﾙｽﾌﾟﾗｲﾝ OT
17 DEPN3250 1 SPRING ｽﾌﾟﾘﾝｸﾞ FE
18 S1047K 1 CIR-CLIP ｻｰｸﾘｯﾌﾟ E-3 OT
19 R2063B 1 RING, BACKUP ﾘﾝｸﾞ ﾊﾞｯｸｱｯﾌﾟ GN0375A0 OT
20 Y3602DEPN3111 1 NOZZLE ﾉｽﾞﾙ S070 PL
21 Y3602DEPN3121 1 NOZZLE ﾉｽﾞﾙ S100 PL
22 Y3602DEPN3131 1 NOZZLE ﾉｽﾞﾙ S150 PL
23 Y3602DEPN3141 1 NOZZLE ﾉｽﾞﾙ S200 PL
24 N4019A 2
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め
M3X4 OT
25 DEPN3130 1 NOZZLE ﾉｽﾞﾙ OT
26 DEPN3140 2 PAD ﾊﾟｯﾄ Option OT .
XP-241E PARTS LIST ver03
1 - 2
1.ノズル一覧(DEPN)
1.Nozzles(DEPN)
