SM482 PLUS Maintenance Handbook
3-4
Chapter 3
每日检查
Multi-Functional Placer
Nozzle的检查及清扫
每日检查
注 意
使用适当量的润滑油。润滑油不足时、Nozzle的润滑状态不圆滑。但润
滑油过多时与杂物捏成团会产生Pickup不良。
Step 12. 参考详见"3. 撤销紧急停止" (第1-6页)解除紧急停止后重新进
行作业
SM482 PLUS Maintenance Handbook
3-5
Chapter 3
每日检查
Multi-Functional Placer
Dump Box 清扫
防止Dump Box内NG部件充溢流入设备内部
维护工具
布块、单面刷
措施
Step 1. 参考详见"4. X Frame 后面移动" (第1-4页)使 X Frame向背面
进行移动。
Step 2. 按OP面板的'EMG'按钮停止作业后、依次按'STOP','RESET'按钮。
详细内容请参阅详见"2. 紧急停止" (第1-2页)
Step 3. 清空Dump Box内NG部件
① 举起Dump Box
② 清空
NG
部件
Step 4. 参考详见"3. 撤销紧急停止" (第1-6页)解除紧急停止后重新进
行作业
注 意
把没有进入抛料盒(Dump Box)而掉到下面的元件清除掉
Dump
Box
清扫
(所需时间: 5分 / No. D-2)
SM482 PLUS Maintenance Handbook
3-6
Chapter 3
每日检查
Multi-Functional Placer

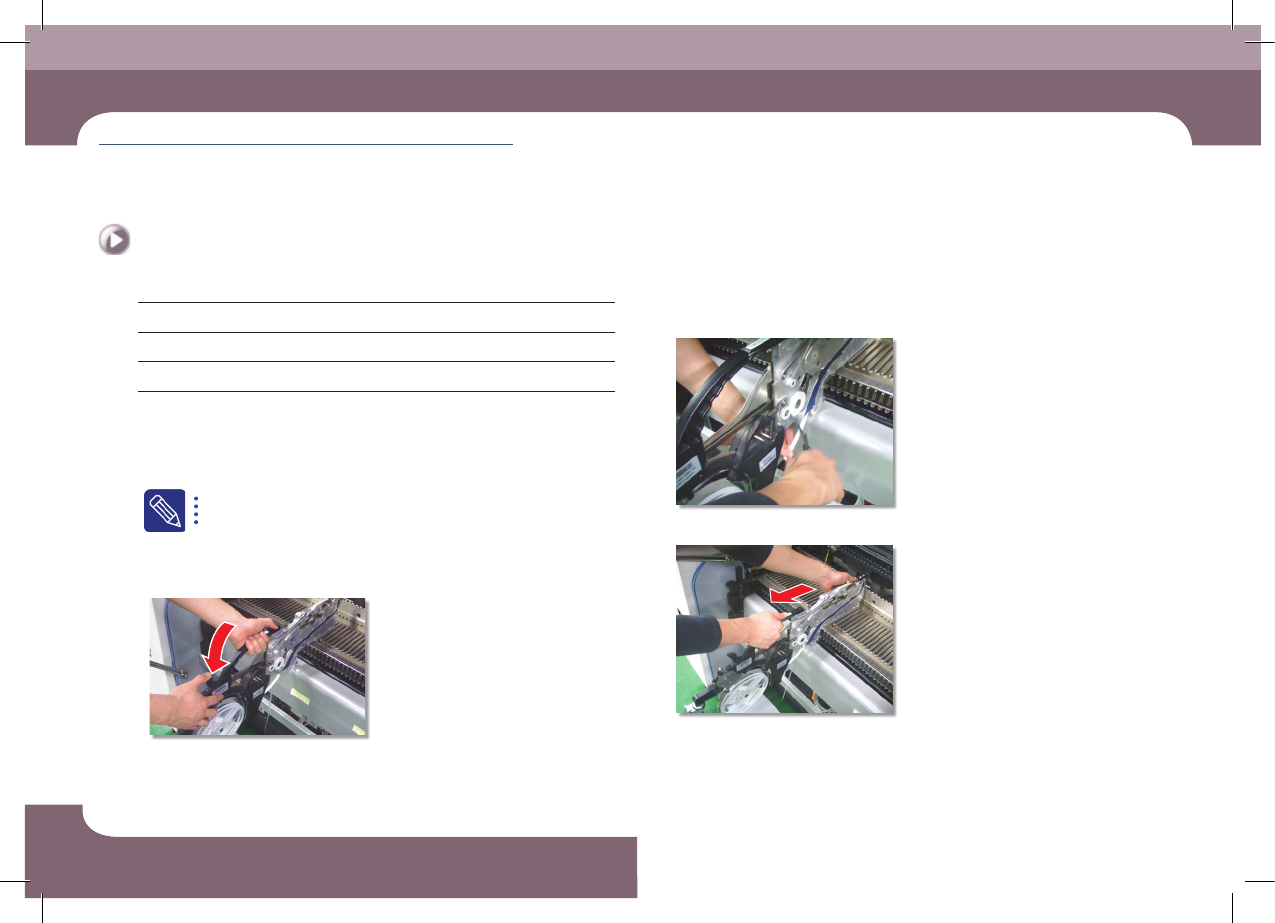

清扫Feeder及Feeder Base
每日检查
清扫Feeder及Feeder Base 可以防止Feeder安装错误及接口的接触不良。
维护工具
刷子
措施
Step 1. 参考详见"4. X Frame 后面移动" (第1-4页)使 X Frame向背面
进行移动。
Step 2. 按OP面板的'EMG'按钮停止作业后、依次按'STOP','RESET'按钮。
详细内容请参阅详见"2. 紧急停止" (第1-2页)
Step 3. 从Feeder bass分离Feeder。
① 后拉GRIP
② 除去
COVER
TAPE
③ 卸载供料器
清扫
Feeder
及
Feeder
Base
(所需时间: 10分 / No. D-3)
