2 Modul-Übersicht 2.2 Übersicht Drehmomente und benötigte Werkzeuge 12 Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019 2.2 Übersicht Drehmomente und benötigte Werkzeuge T07 03078400-xx Drehmoment-Schraubendrehe…
2 Modul-Übersicht
2.1 Teileübersicht SIPLACE C&P20P2
Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019 11
2 Modul-Übersicht
2.1 Teileübersicht SIPLACE C&P20P2

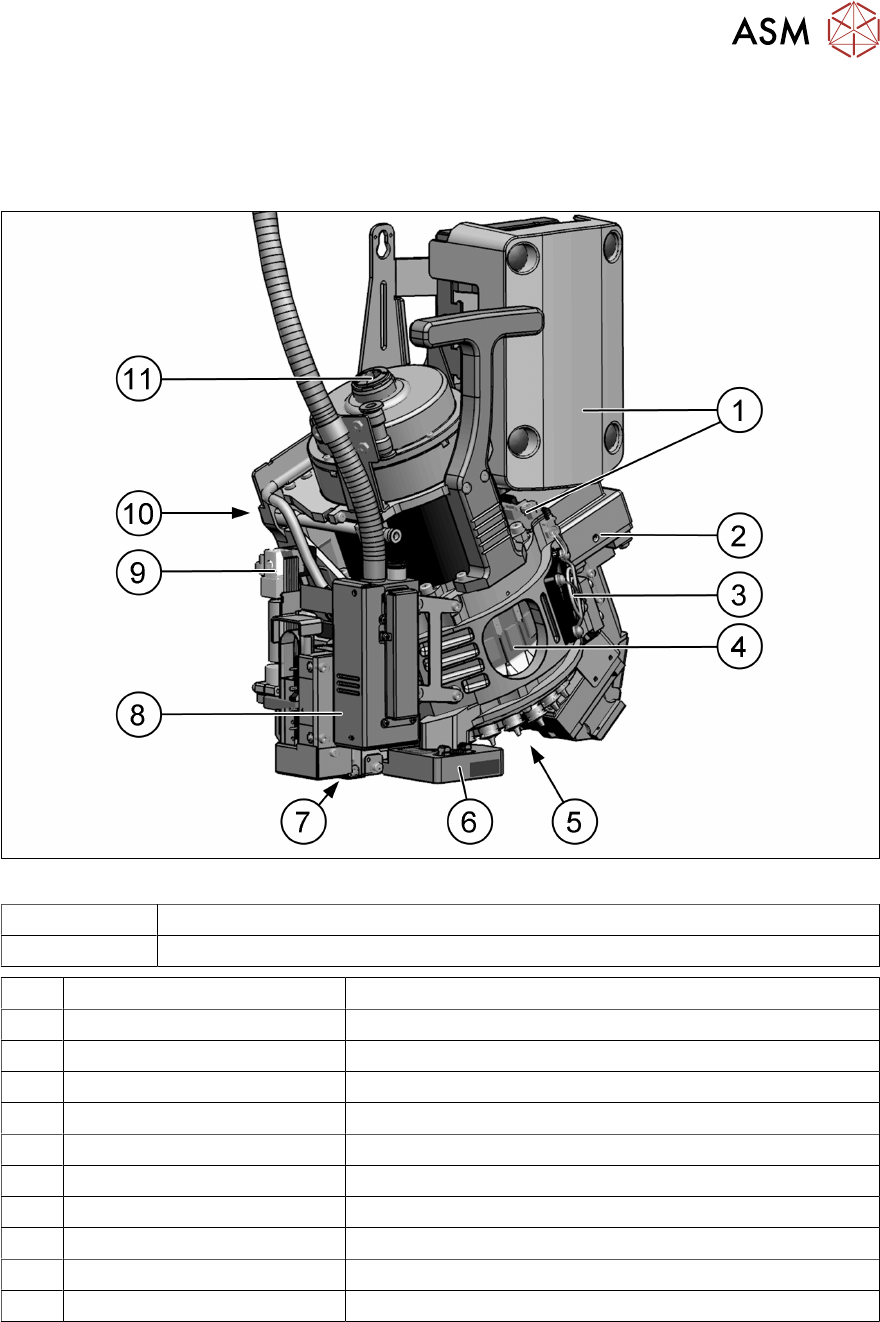

Abb.3: Übersicht SIPLACE C&P20P2
03147200-xx Bestückkopf C&P20 P2 mit Kamera
03126608-xx Bestückkopf C&P20 P2 ohne Kamera
1 Platinen
9 "Platinen" [}65]
2 BE-Kamera
3 "BE-Kamera, Z-Achse und BE-Sensor" [}13]
3 Lüfter
10 "Sonstiges (Lüfter, Sicherungselemente)" [}73]
4 DP-Antrieb
4 "DP-Antriebe" [}31]
5 Blendenring, Haltekreis
6 "Blendenring, Haltekreis und Schalldämpfer" [}43]
6 BE-Sensor
3 "BE-Kamera, Z-Achse und BE-Sensor" [}13]
7 Z-Achse
3 "BE-Kamera, Z-Achse und BE-Sensor" [}13]
8 Druckregelventil
5 "Druckregelventil (DRV)" [}37]
9 Rückholeinheit
8 "Rückholeinheit" [}59]
10 Halter-Sicherungselemente
10 "Sonstiges (Lüfter, Sicherungselemente)" [}73]
11 Drehverschraubung
7 "Drehverschraubung" [}53]
2 Modul-Übersicht
2.2 Übersicht Drehmomente und benötigte Werkzeuge
12 Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019
2.2 Übersicht Drehmomente und benötigte Werkzeuge
T07 03078400-xx Drehmoment-Schraubendreher ESD 1,0-5,0 Nm
T44 00386132-xx Drehmoment-Schraubendreher ESD 0,1-0,6 Nm
T47 00386253-xx Drehmoment-Schraubendreher ESD 0,4-1,0 Nm
T08 03078706-xx Bithalter für Schraubendreher TorqueVario
T09 03073256-xx Verlängerung / gerade TX20
T76 00386135-xx Torque Wechselklinge 1,5 mm 6-kant
T77 00386136-xx Torque Wechselklinge 2 mm 6-kant
T78 03090019-xx Torque Wechselklinge 2,5 mm 6-kant
T96 03171858-xx Torque Wechselklinge 1,5 mm TX6
T97 03075862-xx Torque Wechselklinge 1,5 mm TX8
T98 03171857-xx Torque Wechselklinge 1,5 mm TX10
T99 03171856-xx Torque Wechselklinge 1,5 mm TX20
Drehmomente
Angaben in [Nm] T07 T44 T47 T08 T09 T76 T77 T78 T96 T97 T98 T99
Enthalten im HMK X X X X X X X X X X X X
Enthalten im HEK X X X X
Kopfmontage 2,70 X X
BE-Kamera 1,30 X
Z-Abdeckung (TX10) 1,30 X
Z-Abdeckung (TX8) 0,70 X
BE-Sensor 1,90 X
DP-Linearführungen 0,20 X
DP-Platine Klemmplatten 0,10 X
DRV 0,90 X
Stützblech (am DRV, H-förmig) 0,60 X
Blendenring 1,30 X
Deckel Blendenring 1,30 X
Rückholeinheit Befestigung 1,30 X
Rückholeinheit Zylinder 0,65 X
Rückholeinheit Mitnehmer 1,15 X
Haltekreisplatine (hintere
Schraube)
0,20 X
Haltekreisplatine (vordere
Schraube)
0,60 X
Drehverschraubung Deckel 0,30 X
Drehverschraubung 0,56 X
Drehverschraubung Litzen 0,35 X
Griff (obere Schrauben) 1,30 X
Griff (untere Schrauben) 4,00 X
Halter-Sicherungselemente
(Befestigung von hinten)
0,20 X
Halter (für Halter-Sicherungs-
element oben links)
0,60 X
Lüfter 0,35 X
3 BE-Kamera, Z-Achse und BE-Sensor
3.1 BE-Kamera tauschen
Serviceanleitung SIPLACE SpeedStar (C&P20 P2) 01/2019 13
3 BE-Kamera, Z-Achse und BE-Sensor
3.1 BE-Kamera tauschen
Teile
Abb.4: BE-Kamera Typ48
03131695‑xx BE-Kamera C&P (Typ 48) 8x8 GigE
Weitere Kameras finden Sie ggf. im Teilekatalog
Hilfsmittel und Werkzeug
T07 03078400-xx Drehmoment-Schraubendreher ESD 1,0-5,0 Nm
T19 00318673-xx Seitenschneider Elektronik Gr.110
T78 03090019-xx Torque Wechselklinge 2,5 mm 6-kant
C08 00308458-xx Kabelbinder B=2,5mm L=102mm Panduit
T --- Ggf. Werkzeug für den Aus- und Einbau sowie die Kalibrierung des
Bestückkopfes (siehe Serviceanleitung Ihrer Maschine)
Übersicht
Abb.5: BE-Kamera (Typ 48)
1. BE-Kamera
2. Kameraverstärker CCD
3. Vier Befestigungsschrauben (Inbus2,5)
der BE‑Kamera am Kopfgehäuse
ISO4762-M3x16-A2-70 [03042545‑xx]
4. Kamera-Optik
Informationen zur in der Kamera verbauten
Platine finden Sie im Abschnitt 3.1 "BE-
Kamera tauschen" [}13].
