Kasutusjuhend SIPLACE SX1/SX2 2 Tööohutus Alates tarkvaraversioonist SC.710. 0 Väljaanne 12/2016 2.7 Ohutusfunktsioonid 77 Kaitseväljalülitus (CSB) (1 joon. 2.7 - 6 , lk 76 ) 2 kaitseväljalülitus (CSB) asu b toiteplokil.…
2 Tööohutus Kasutusjuhend SIPLACE SX1/SX2
2.7 Ohutusfunktsioonid Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016
76
2.7.3 Kaitseväljalülitus (CSB) ja teeninduspesa
2

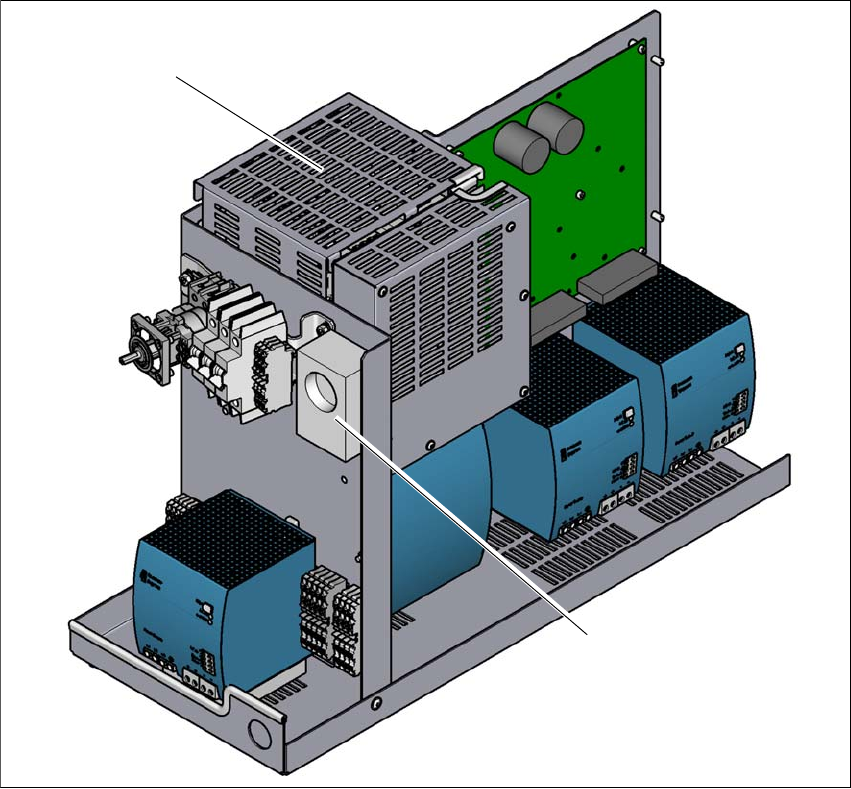

Jn 2.7 - 6 Kaitseväljalülituse (CSB) ja teeninduspesa asukoht
2
(1) Kaitseväljalülitus (CSB)
(2) Teeninduspesa
(2)
(2)
Kasutusjuhend SIPLACE SX1/SX2 2 Tööohutus
Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016 2.7 Ohutusfunktsioonid
77
Kaitseväljalülitus (CSB) (1 joon. 2.7 - 6, lk 76) 2
kaitseväljalülitus (CSB) asub toiteplokil. Seda kasutatakse AVARIISEISKAMISAHELATE ja ohu-
tusseadiste jälgimiseks.
2
Kaitseväljalülituse (CBS) aktiveerimiseks peab olema täidetud kolm tingimust:
– Peab olema antud signaal "tarkvaraluba" või "Control ON".
– AVARIISEISKAMISAHEL peab olema suletud.
– Start-nupp peab olema alla vajutatud.
Teeninduspesa (pos 2 joonis 2.7 - 6, lk 76) 2
2
OHTLIK
Kaitseväljalülituse (CSB) katte all on eluohtlik pinge!
Katte all on komponendid, mis võivad olla eluohtliku pinge all isegi siis, kui masin on välja
lülitatud ja toitepistik lahutatud. Pärast toitepistiku lahutamist oodake 5 minutit, kuni kon-
densaatorid on tühjenenud.
Ärge kunagi avage katteid.
Toiteploki ja kaitseväljalülituse (CBS) kallal on lubatud töid teha ainult ASM Assembly
Systems GmbH&Co.KG hooldustehnikutel, kes on saanud väljaõppe ASM-i juures.
JUHIS
Teeninduspesa võib kasutada ainult võrkudes, kus on olemas ja ühendatud neutraaljuht.
Teeninduspesa tohivad kasutada ainult väljaõppinud töötajad.
Seda tohib kasutada ainult teenindusseadmete jaoks, millel on asjakohane pingevahe-
mik, ja pistikutega, mis sobivad teeninduspessa.
L ja N vaheline pinge sõltub paigalduskoha võrgupingest.
Järgige kohalikke nõudeid! Kui teeninduspesa ei vasta kohalikele nõuetele, ei tohi seda
kasutada ja tuleb täielikult inaktiveerida!
2 Tööohutus Kasutusjuhend SIPLACE SX1/SX2
2.7 Ohutusfunktsioonid Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016
78
2.7.4 AVARIISEISKAMISAHELAD ja signaaliahel
2.7.4.1 AVARIISEISKAMISAHELATE ülesehitus
Järgmised jadamisi ühendatud kontaktid moodustavad AVARIISEISKAMISAHELA:
– kahe kaitsekatte lüliti sulgurkontaktid
– Kahe puhvrianduri sulgurkontakti elemendid Y-teljel
– mõlema AVARIISEISKAMISNUPU sulgurkontaktid
– Kahe komponendikäru sulgurkontakti elemendid
2.7.4.2 Signaaliahela ülesehitus
Järgmisi signaalahela mooduleid küsitletakse individuaalselt:
– Kaitsekatte lülitid
– Y-telje puhvriseire
– Signaalikontaktid komponendikärule
– AVARIISEISKAMISNUPP
Kui masin on ooterežiimis, siis on kõik signaalikontaktid suletud. Kui näiteks tõstetakse kaitsekate
üles, siis avanevad sellele vastavad signaalikontaktid. See oleku muutus edastatakse CAN-siini
kaudu juhtarvutile, mille tulemusena kuvatakse kasutajaliidesele veateade.
2.7.4.3 AVARIISEISKAMISAHELATE funktsioonide kirjeldus
Masina käivitamiseks ja käitamiseks peavad olema täidetud järgmised tingimused:
– Kõik komponendikärud peavad olema dokitud ja ühendatud.
– Kõik kaitsekatted peavad olema suletud.
– Kõik Y-telje puhvrid peavad olema paigaldatud.
– Mõlemad stopp-nupud peavad olema vabastatud.
– Süsteem peab olema saavutanud minimaalse töörõhu.
– Tarkvaraluba ("Control ON") peab olema aktiveeritud, et "Start"-nupu käivitussignaal saaks
kaitseväljalülituse (CBS) sisse lülitada.
Kui nüüd vajutatakse üht start-nuppudest, siis kaitseväljalülitus (CSB) lülitub ja masin on kasuta-
miseks valmis.
