NPM-D 安装篇 1.1 设置准备 EJM1DC-MB-01I-00 Page 1-11 例 1) AC 400 V AC 200 V 时 主电源开关的锁定、标记牌 1 将主电源开关置于 OFF 。 ( 确认是否已处于 OFF 状态。 ) 2 锁上主电源开关，并保管好钥匙。 3 确认工厂方面的供电电压。 4 卸下本机前面的盖。 EJM9B-AB01 盖
NPM-D
安装篇
1.1
设置准备
Page 1-10 EJM1DC-MB-01I-00
电源有无接地的简易确认方法
(
用检测器确认
)
①
L1
、
L2
、
L3
、
N
、
PE
的
5
条被拉出时
(
星形接线
)
请测量在
N
、
PE
之间的电压。
•
接地中性线时
数值几乎在
0 ~
几
V
的范围内稳定
→
AC 290 V
以上时可连接
•
未接地中性线时
数值不稳定
(
几十
V
以上时显示
)
→
AC 290 V
以上时不能连接
例
)
有接地的星形接线
(
∗
1)
在设备上不使用中性线
(N)
。电缆不要连接到设
备侧，为避免端部接触端子，请进行绝缘处理。
②
L1
、
L2
、
L3
、
PE
的
4
条被拉出时
有星形接线或是三角形接线的可能性。
(
三角形接线时一般接地
1
相。
)
测量各相间的电压
(V
0
)
和
PE
·相间的电压
(V)
后，请将其相比较。
•
V = V
0
、只有
1
相成
为
V = 0V
三角形接线、有
1
相接地
AC 290 V
以上时不能连接
•
V
0
/
√
3
时稳定
星形接线、有中性线接地
AC 290 V
以上时可连接
•
数值不稳定
无接地
(
接线方式不明
)
AC 290 V
以上时不能连接
例
1)
有接地的三角形接线
例
2)
无接地的星形接线
4X3C-807C
4X3C-808C
4X3C-809C
NPM-D
安装篇
1.1
设置准备
EJM1DC-MB-01I-00 Page 1-11
例
1)
AC 400 V
AC 200 V
时
主电源开关的锁定、标记牌
1
将主电源开关置于
OFF
。
(
确认是否已处于
OFF
状态。
)
2
锁上主电源开关，并保管好钥匙。
3
确认工厂方面的供电电压。
4
卸下本机前面的盖。
EJM9B-AB01
盖
NPM-D
安装篇
1.1
设置准备
Page 1-12 EJM1DC-MB-01I-00
5
将
U
、
V
、
W
连接到同一电压值的分支
上。
(
图
1)
∗

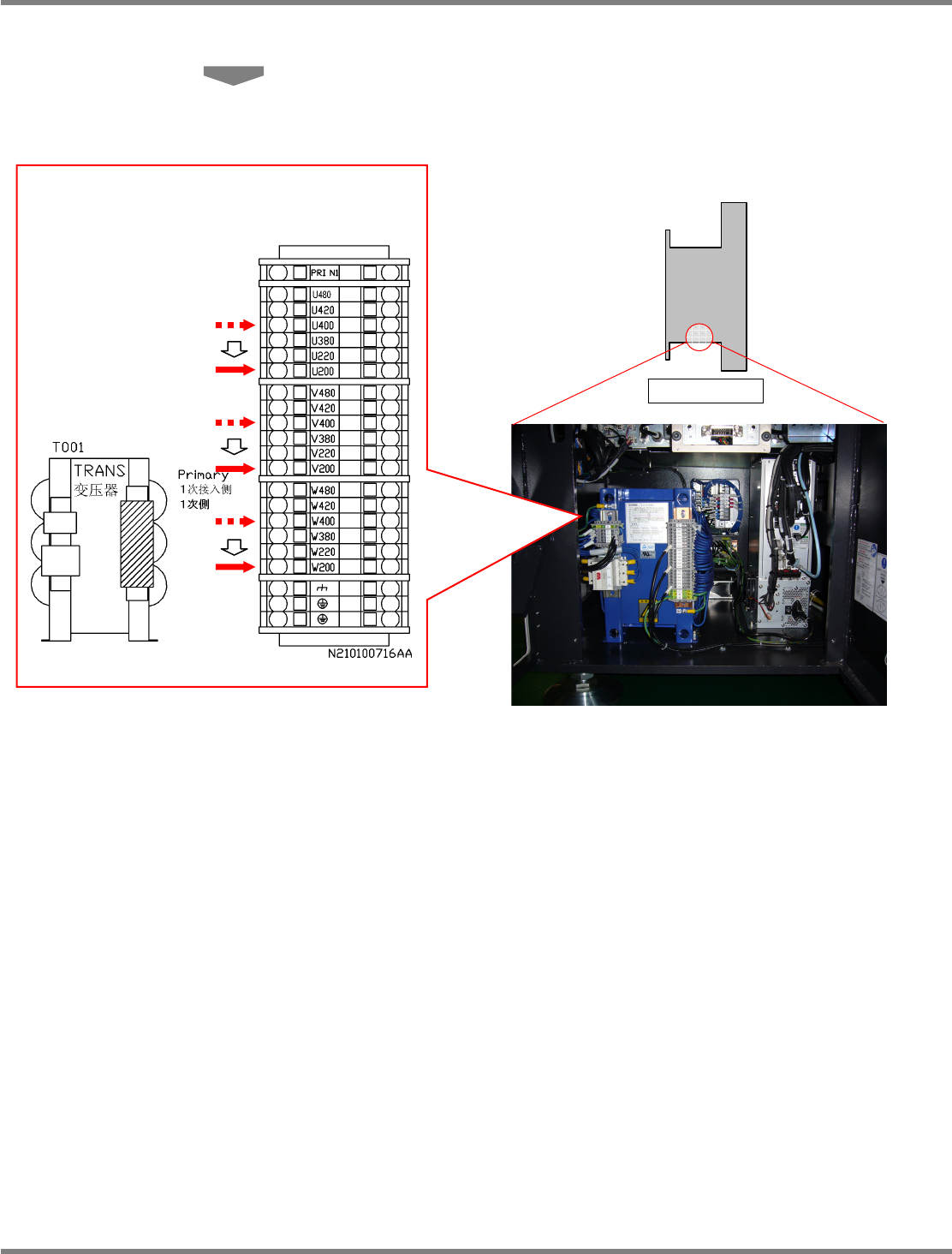

将各条电缆连接到变压器的各电压分支时，请
使用附带的专用螺丝刀。
此时，请将棒端子十分插入。
6
安装本机前面右侧的盖。
FRONT SIDE
(
图
1)
必须更换为同电压的分支
