3OM-1842
1-501303-001
5.9 Schermata "Cmp Recog Pos"
• Supporto apprendimento compensazione telecamera di riconoscimento
componenti
Per l'apprendimento compensazione telecamera di riconoscimento componenti
è utilizzato il seguente supporto.
Prima dell'apprendimento, posizionare il supporto sulla sua posizione di
impostazione e rimuoverlo al termine dell’apprendimento.
Supporto QFP di vetro JG-0188 (KYB-M381P-00, Attrezzatura standard)
Notice
Questo supporto è fragile, quindi maneggiarlo con la massima
cura.
12 mm
12 mm
Sul vetro, i due pattern per il calcolo della posizione sono depositati a vapore.
Supporto QFP di vetro JG-0188 F3A37
• Supporto ugello di prelievo
Per il prelievo del supporto QFP di vetro, è utilizzato l’ugello supporto
(attrezzatura standard) o il normale ugello HV19C.
Prima dell’apprendimento, cambiare l’ugello nella schermata “NOZ.CHNG.”
(sequenza operativa: Selezionare il tasto [Unit Adj.] nel menu Maintenance →
selezionare il tasto [Noz Chng.]).
3OM-1842
1-511303-001
5.9 Schermata "Cmp Recog Pos"
• Procedura di apprendimento compensazione telecamera di
riconoscimento componenti
Procedure
(1) Prima dell’apprendimento, posizionare il supporto QFP di vetro nella sua
posizione di impostazione con la supercie depositata a vapore girata verso
il basso.
(2) Premere il tasto [Noz. Tasto Place. Pos. move] (La testina è spostata sulla
posizione in cui l'ugello da utilizzare per l'apprendimento può essere
collegato con facilità.)
(3) Premere il tasto [Teach Start].
(Sarà eseguito l'apprendimento deviazione telecamera di riconoscimento
componenti (X (orizzontale), Y (Verticale) e Z (Angolo).)
• L’asse selezionato nell’impostazione della posizione è spostato sulla
posizione di impostazione del supporto, ed il supporto di vetro è
riconosciuto utilizzando la telecamera di riconoscimento PEC.
Successivamente, il supporto sulla posizione di impostazione supporto è
prelevato e spostato sulla posizione sopra la telecamera di riconoscimento
componenti. L’ugello è abbassato al punto di messa a fuoco del supporto
ed è eseguito il riconoscimento. Quindi è calcolata la compensazione della
telecamera.
• Quando è avviato l’apprendimento, sono vericate le condizioni di iniziali.
• Quando si verica un errore di riconoscimento durante l’apprendimento,
oppure quando è premuto il tasto [STOP], la macchina è arrestata
temporaneamente. In questo caso, è disponibile il riavvio.
• Durante questa modalità di arresto temporaneo, non è disponibile la
selezione di qualsiasi altra voce di menu.
Quando l’apprendimento compensazione è completato, il supporto ritorna
alla posizione specicata di impostazione supporto, e la testina selezionata
tornerà automaticamente alla posizione iniziale.
I risultati dell’apprendimento e il riconoscimento delle marcature durante
l’apprendimento (angoli XY) sono visualizzati nelle caselle “X (Horizontal)
(mm)”, “Y (Vertical) (mm)” e “Angle Z (° )” della schermata “PEC
Recognition Camera & Beam Offset”.
(4) Premere il tasto [Save].
(Quando è premuto questo tasto, i risultati dell'apprendimento sono salvati.)
3OM-1842
1-521303-001
5.10 Schermata "Head Rotate Axis"
Queste compensazioni sono utilizzate per correggere le deviazioni del movimento
della testina alla telecamera.

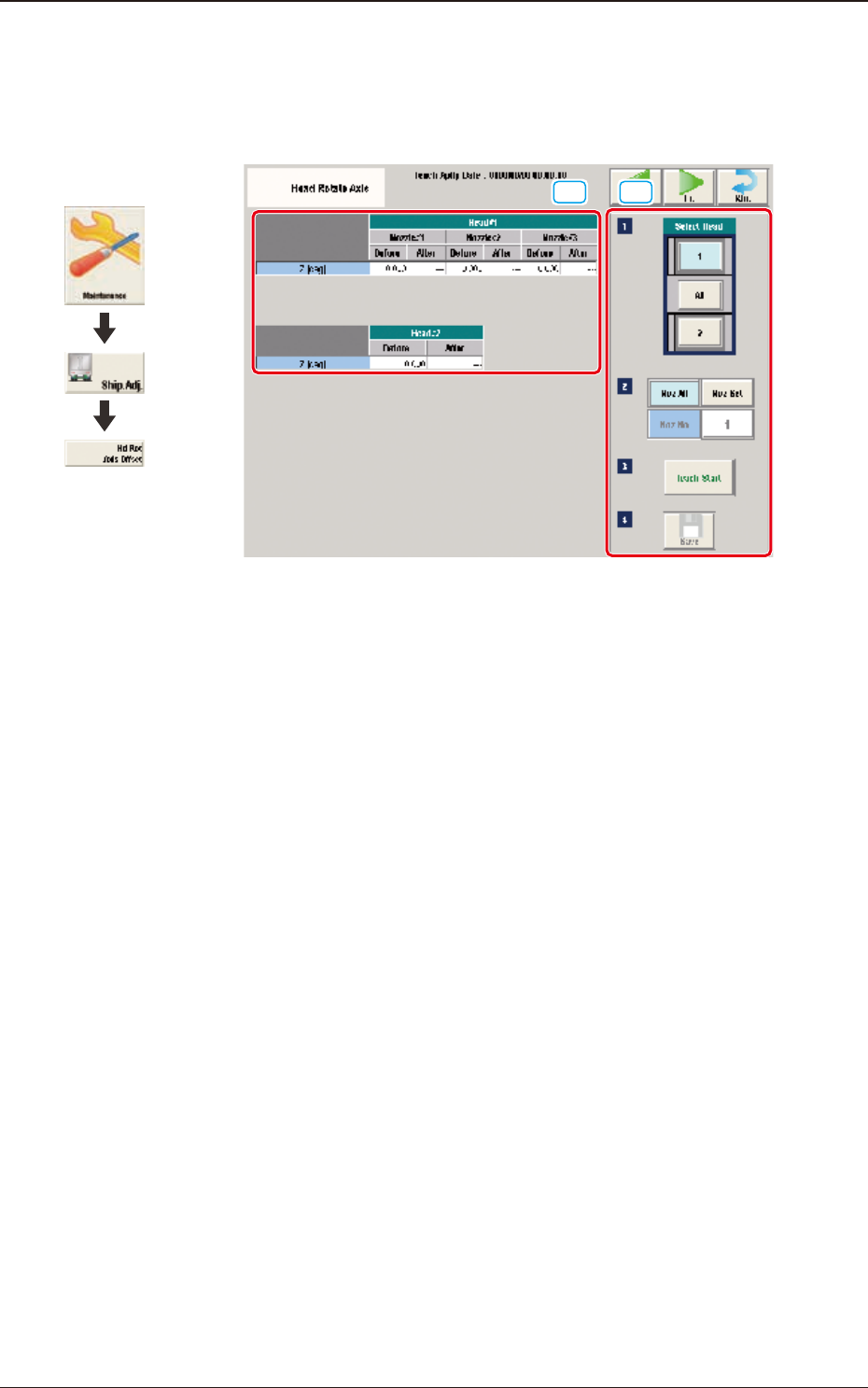

[1] [2]
F3A38
[1] Sezione visualizzazione dati di apprendimento
Sono visualizzati i dati di compensazione per la testina selezionata.
[2] Area di visualizzazione procedura di apprendimento
Sono visualizzati i tasti da utilizzare per l’apprendimento.
Select head
Ciascuna testina nell'immagine graca della macchina è dotata di un tasto di
funzione. Selezionare la testina per la quale è eseguito l'apprendimento.
Tasto [Noz All]
Quando è premuto questo tasto, è eseguito l’apprendimento per tutti gli
ugelli.
Tasto [Noz Set]
Utilizzando questo tasto è possibile selezionare l'ugello per il quale eseguire
l’apprendimento.
Quando è premuto il tasto [Noz Set], è visualizzata la schermata di
inserimento dati.
Tasto [Teach Start]
Quando è premuto questo tasto, è eseguito l’apprendimento.
Tasto [Save]
Quando è premuto questo tasto, i risultati dell'apprendimento sono salvati.
Grafica dello
svolgimento
5.10 Schermata "Head Rotate Axis"
