- 1 -

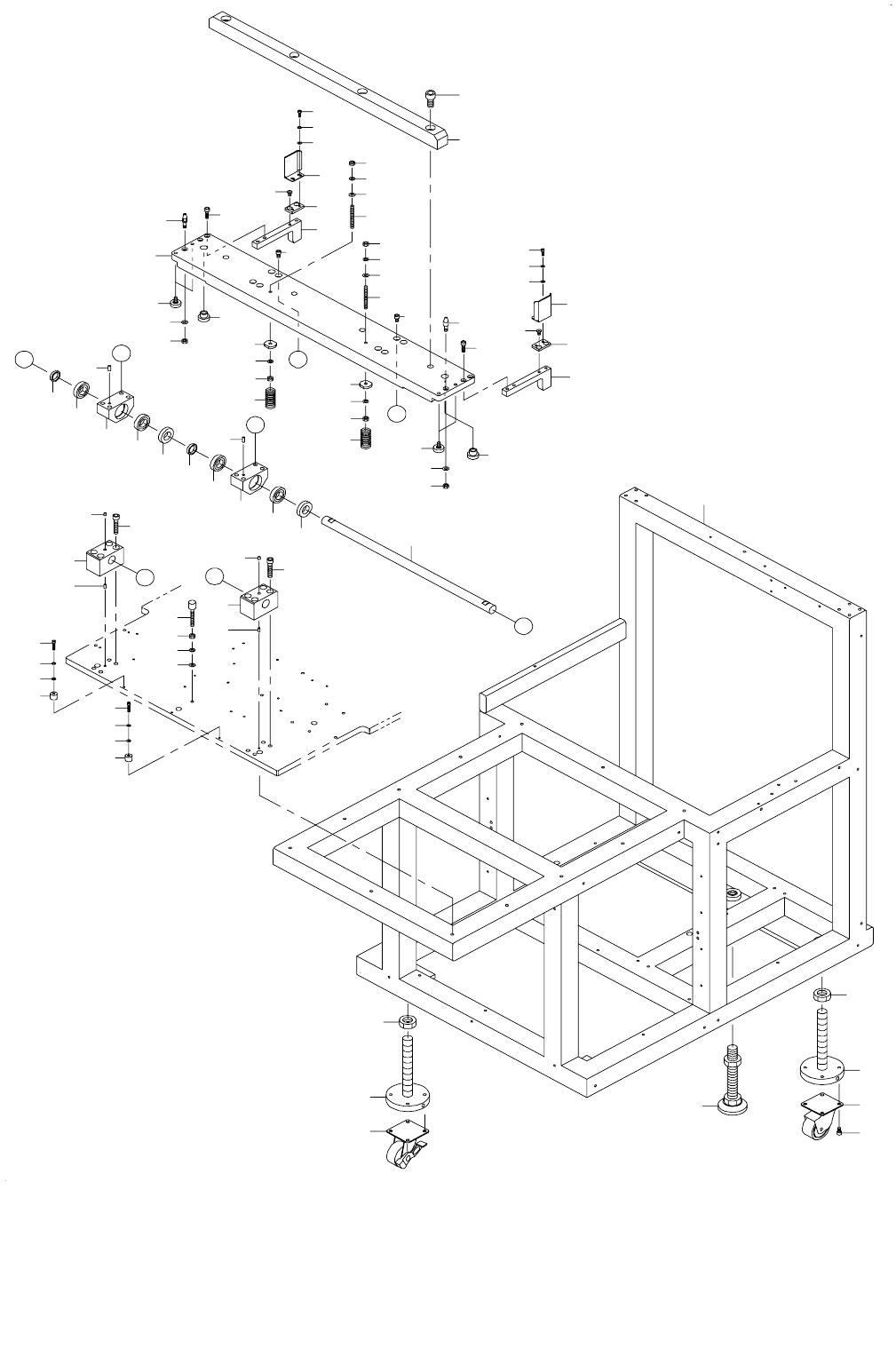

1. FRAME COMPONENTS
フレーム関係
2
3
5
2
3
4
7
9
10
12
13
9
13
12
14
19
19
20
21
22
22
25
26
27
29
30
18
31
10
18
31
32
33
33
32
34
35
36
37
38
38
34
35
36
37
39
40
41
24
25
26
29
30
24
41
39
40
42
43
44
28
11
17
15
15
23
15
15
16
17
11
45
8
47
48
27
47
48
A
A
B
B
49
49
C
C
D
D
46
46
50
50
6
1
51
16
23
- 2 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-24497 FRAME
フレーム
1
2 401-24498 CASTER SUPPORT
キャスターサポート
4
3 - NUT M20
ナット Ｍ ２０（３種）
4
4 401-24500 CASTER
キャスター
2
5 401-24501 CASTER
キャスター（ブレーキ付）
2
6 401-24502 LEVEL ADJUSTER
レベルアジャスター
1
7 401-24503 GUIDE BASEPLATE
ガイドベースプレート
1
8 401-24504 REINFORCEMENT
補強
1
9 401-24505 STOPPER PLATE
ストッパプレート
2
10 401-24506 SHAFT HOLDER
シャフトホルダ
2
11 401-24507 BEARING HOLDER
ベアリングホルダ
2
12 401-24508 SWITCH DOGS
スイッチドグ
2
13 401-24509 SWITCH DOGS BASE
スイッチドグベース
2
14 401-24510 SHAFT
シャフト
1
15 401-24511 BEARING
ベアリング
4
16 401-24512 SPACER FOR BEARINGS
ベアリング用スペーサ
2
17 401-24513 DOWEL PINS
ノックピン
2
18 401-24514 DOWEL PINS
ノックピン
2
19 401-24515 BUSHINGS FOR LOCATING PINS
位置決めピン用ブッシュ
2
20 401-24516 LOCATING PINS
位置決めピン（丸）
1
21 401-24517 LOCATING PINS
位置決めピン（ダイヤ）
1
22 401-24518 BEARINGS WITH SHAFT SCREW
おネジ付きベアリング
4
23 401-24519 SET COLLARS
セットカラー
2
24 401-24520 LENGTH SPECIFIED SCREWS
全長指定ネジ
2
25 401-24521 COIL SPRINGS
コイルスプリング
2
26 401-24522 WASHERS FOR SPRING
バネ用ワッシャ
2
27 401-24523 COLLARS
金属カラー
2
28 401-24528 STOPPER BOLT
ストッパボルト
1
29 - NUT M6
ナット Ｍ ６
2
30 - SPRING WASHER M6
ばね座金 Ｍ ６
2
31 - BOLT M8X40
六角穴ボルト Ｍ ８ Ｘ ４０
8
32 - NUT M6
ナット Ｍ ６
2
33 - WASHER M6
平座金 Ｍ ６
2
34 - SCREW M5X10
皿ねじ 
Ｍ５Ｘ１０
4
35 - BOLT M4X12
六角穴ボルト Ｍ ４ Ｘ １２
4
36 - SPRING WASHER M4
ばね座金 Ｍ ４
4
37 - WASHER M4
平座金 Ｍ ４
4
38 - BOLT M6X20
六角穴ボルト Ｍ ６ Ｘ ２０
4
39 - NUT M6
ナット Ｍ ６
2
40 - SPRING WASHER M6
ばね座金 Ｍ ６
2
41 - WASHER M6
平座金 Ｍ ６
2
42 - NUT M6
ナット Ｍ ６
1
43 - SPRING WASHER M6
ばね座金 Ｍ ６
1
44 - WASHER M6
平座金 Ｍ ６
1
45 - BOLT M12X40
六角穴ボルト Ｍ １２ Ｘ ４０
4
46 - BOLT M4X20
六角穴ボルト Ｍ ４ Ｘ ２０
2
47 - SPRING WASHER M4
ばね座金 Ｍ ４
2
48 - WASHER M4
平座金 Ｍ ４
2
49 - BOLT M8X35
六角穴ボルト Ｍ ８ Ｘ ３５
8
50 - SET SCREW M5X5
セットビス Ｍ５Ｘ５
2
51 - BOLT M6X10
六角穴ボルト Ｍ ６ Ｘ １０
16
- 3 -
2. COVER COMPONENTS (1)
外装・カバー関係（１）
1
2
3
56
4
59
5
42
43
44
7
8
45
46
40
41
39
10
10
38
9
11
11
40
41
39
10
10
9
11
11
38
6
12
62
63
64
14
27
16
32
33
34
16
32
33
34
35
36
37
36
37
35
22
21
18
47
48
49
20
51
53
52
17
50
19
24
25
28
29
30
31
54
54
67
65
66
13
57
58
60
61
68
69
70
71
15
54
A
B
B
A
55
55
15
37
36
36
35
37
35
81
82
26
72
72
77
78
80
79
76
73
23
74
C
C
15
15
83
87
85
86
88
84
90
75
89
