Pneumatic X-Series R3
Page 4 / 7 24.11.2021
Pneumatic X-Series R3
Page 5 / 7 24.11.2021

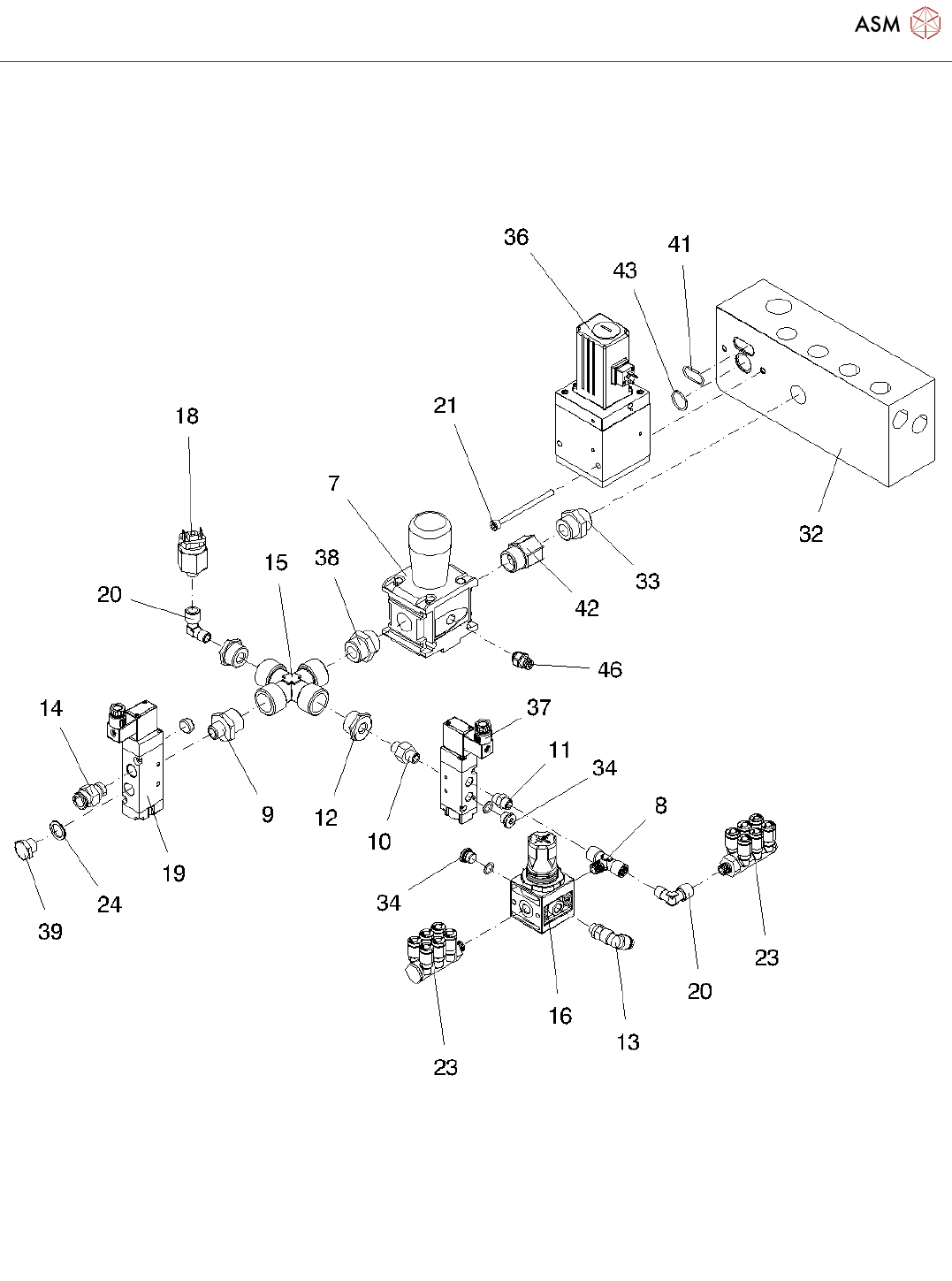

Pos. Item no. Description Part marking
1 03060279S02 PNEUMATIC X-SERIE R3 SPARE PART
2 03062063-01 REDUCING PLUG IN AJIQSG60H40
3 03062066-01 6 WAY DISTRIBUTOR G1/8-8/6
(AJIQSLV6388)
4 03062064-01 PLUG TUBE D6MM AJQSC60H
5 03062067-01 SEALING PLUG (6900-8)
6 03062079-01 PNEUMATIKBLOCK 833-943828
7 03062103-01 PRESSURE REGULATING G1/2
(34203054)
SPARE PART
8 03062072-01 T-PIECE G1/8 (2060-1/8)
9 03062069-01 DOUBLE NIPPLE 1/4-1/2
(2510-1/4-1/2)
10 03062059-01 DOUBLE IPPLE DETACHABLE G1/8 (
AJ252.75)
11 03062060-01 DOUBLE NIPPLE 1/8 - 1/8 CONICAL
(2500-1-8)
12 03028275-01 REDUCER
13 03062071-01 L-FITTING (AJQSL184)
14 03062070-01 STRAIGHT SCREW CONNECTION
G1/4-10/8
15 03062052-01 CROSS SLICE G ½ K12 MSV
16 03028263-01 PRESSURE REGUL. VALVE, G1/8,
MOD. 105
SPARE PART
03028349-01 SILENCER G1/4
18 03038425-03 PRESSURE SWITCH G1/8, 1-10BAR SPARE PART
19 00344974S01 MAGNETIC VALVE 5/2 G1/4 W/O
MAN.ACTUAT.
SPARE PART
20 03028276-01 ELBOW EXTERNAL/INTERNAL
21 03045081-01 DIN912-M5 X 70-A2-70
22 00327326-01 PA-SEALING 2661 - 1/2
23 03062065-01 6 WAY DISTRIBUTOR G1/8-6/4
(AJIQSLV6186)
24 00327327-01 SEALING RING G1/4 INCH*2 PA STANDARD PARTS
25 03038432-01 BOW 3/4
26 03062242-01 DOUBLE NIPPLE DETACHABLE G3/4
(L=55)
27 03062237-01 BALL VALUE G3/4 SERIE-20 TYP
500306
28 03062239-01 TUELLE G3/4 LV 46.0224
Pneumatic X-Series R3
Page 6 / 7 24.11.2021
Pos. Item no. Description Part marking
(833-050309)
29 03038555-01 L-SCREW CONNECTION
30 03038556-01 STRAIGHT SCREW CONNECTION
G1/2, D=10
31 03062264-01 BALL VALUE G1/2 SERIE:1501 TYP:
500105
32 03062266-01 BLOCK 833-943828
33 03038436-01 DOUBLE NIPPLE DETACHABLE
R1/2-R1/
34 03028353-01 HEXAGON SOCKET PLUG, G1/8 W.
SEALING
35 03062274-01 FILTER G3/4 5UM9.1334.053
36 03038725-03 PRESSURE REGULATOR SPARE PART
37 03062277-01 5/2 SPOOL VALUE G1/8 DN 4MM SPARE PART
38 03057241-01 DOUBLE NIPPLE R1/2-R1/2
TAPERING
39 03028284-01 SCREW PLUG G1/4
40 03062312-01 T-STUECK 2070 -1/2
41 03038683-01 SEALING RING 18X1,5 NBR70 WEAR PART
42 03062316-01 STRAIGHT SCREW CONNECTION
G1/8 D=4
43 03038684-01 SEALING RING 17X1,5 NBR70 WEAR PART
03039840-01 SILENCER 1/8
46 03044947-01 REDUCER G1/2-G1/2 I/A
47 03062178-01 ANGLE + ORING (833-050351_ASM)
48 03062076-01 WANNE (833-943834)
49 00356396-01 SCREWLESS END STOP 6MM
249-116
SPARE PART
50 03062195-01 MANOMETER G1/4 D50MM
0-10BAR+RING
SPARE PART
03062194-01 BESFESTIGUNGSRING MANOMETER
D50MM
53 03062197-01 MANOMETER G1/4 D-50MM
0-6BAR+RING
SPARE PART
03062194-01 BESFESTIGUNGSRING MANOMETER
D50MM
56 03062220-01 STRAIGHT SCREW CONNECTION
3/8-10
57 00311314-01 DISTANCE BOLT M4*40 I/I 6KT7 ST
ZINC-C.
