NO. PART󰚟NO. PART󰚟NAME Q'TY TYPE REMARK 1 J3104017A STEP󰚟MOTOR 2 2 J6601051A BALL󰚟BUSH 8 3 J6601057A LM󰚟SHAFT 4 4 J6602045A BELT-WORKING 2 5 J67011001A EDGE_FIXER_CYLINDER 2 6 J7153364A SHAFT󰚟HOLDER󰚟LEFT 2 J7…

100%1 / 111
S AMS UNG TE CHWIN
23
22
7
8
5
24
1
24
20
8
6
3
2
2
12
19
13
15
16
21
18
17
16
15
14
13
13
NO. PART󰚟NO. PART󰚟NAME Q'TY TYPE REMARK
1 J3104017A STEP󰚟MOTOR 2
2 J6601051A BALL󰚟BUSH 8
3 J6601057A LM󰚟SHAFT 4
4 J6602045A BELT-WORKING 2
5 J67011001A EDGE_FIXER_CYLINDER 2
6 J7153364A SHAFT󰚟HOLDER󰚟LEFT 2 J7153364A
7 J7153365A SHAFT󰚟HOLDER󰚟RIGHT 2 J7153365A
8 J7153371A BUSH󰚟HOUSING 4 J7153371A
9 J2100172 SPRING󰚟CAP 4 J2100172
10 J7053091B BLOCK󰚟SPRING 4 J7053091B
11 J7153065B BUSH󰚟SPRING 4 J7153065B
12 J7353001A CUSHION 4 J7353001A
13 J7053097B SCREW-PULLEY 8 J7053097B
14 J7053247A SCREW-PULLEY󰚟 2 J7053247A
15 J7153073A IDLE󰚟PULLEY-LARGE󰚟 4 J7153073A
16 J7153075A SPACER-PULLEY󰚟 8 J7153075A
17 J7153163A IDLE󰚟PULLEY-SMALL󰚟 6 J7153163A
18 J7053350A TENSION󰚟SLIDER-SMALL󰚟 2 J7053350A
19 J7053280A COMP󰚟SPRING-CLAMP󰚟 4 J7053280A
20 J7153064A PULLEY-CONV󰚟MOTOR󰚟 2 J7153064A
21 J7153363A ZONE󰚟SENSOR󰚟DOG 2 J7153363A
22 J7153352A EDGE󰚟CLAMP󰚟COVER 2 J7153352A
23 J7153353A CLAMP󰚟REAR 1 J7153353A
24 J1301181 BOB󰚟FITTING󰚟 4
25
26
27

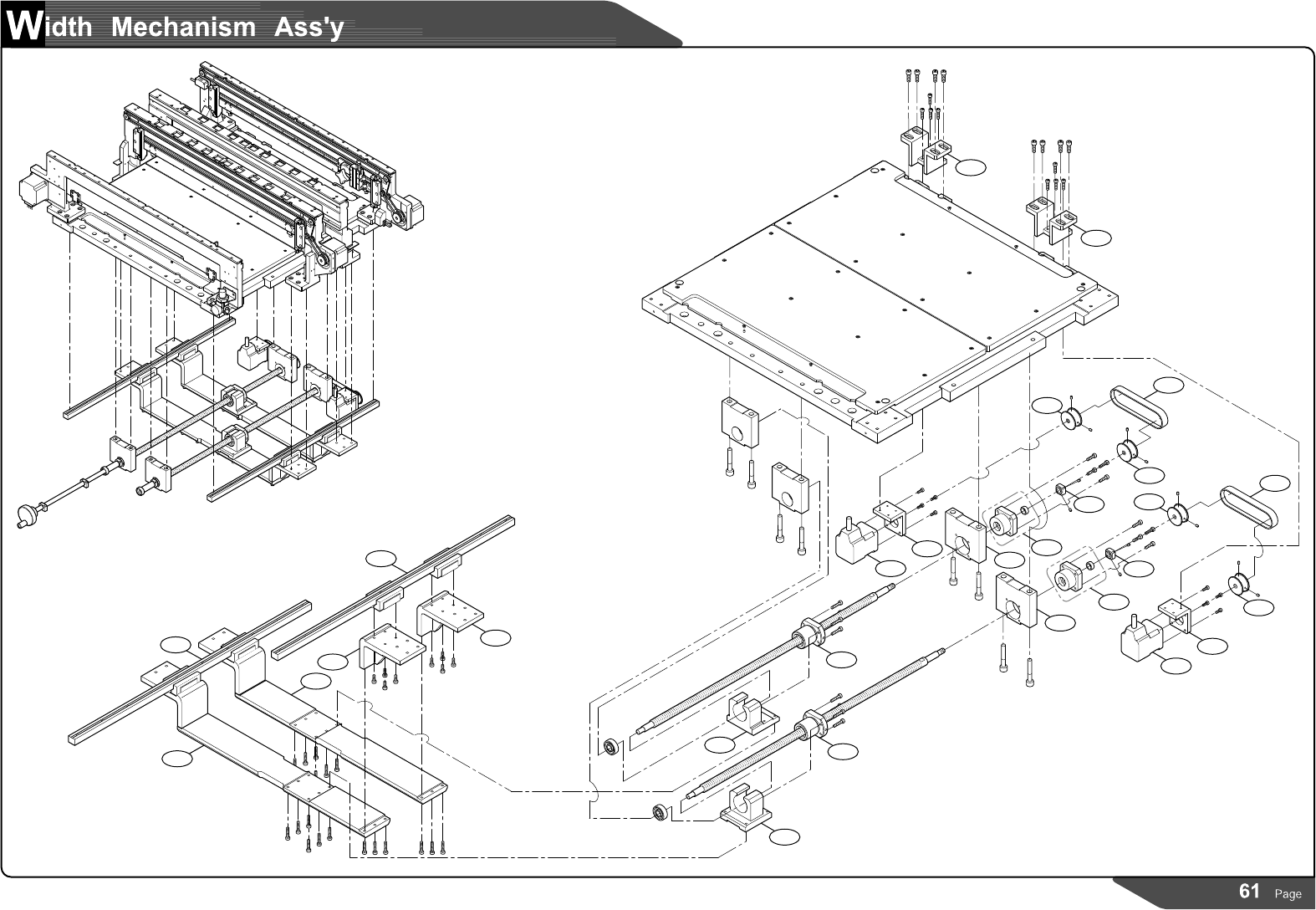

S AMS UNG TE CHWIN
10
1
16
18
18
1
17
16
17
14
15
14
15
19
3
19
4
12
12
5
5
9
6
6
8
8
2
2
