5.1 ITF 调整软件 Pa ge 5- 11 8. 再按编带搬送 ( 正转 ) 用开关，然后检查 原点位置。 ∗ 请重复该操作 5 ~ 6 次左右。 • 链轮齿位于公差显示 的范围内即可。 通知 X 方向的检查记录等的信息不能用 ITF 调整履历管理软件进行管理。 EJW2A-021P 1 EJW 2A-C-OM A05-A01-0 1
5.1 ITF
调整软件
Page 5-10
5.
按一次供料器的编带搬送
(
正转
)
用开关
。
6.
超出公差显示
(
红色
)
的容许框时，使用
附带的扳手放松偏心销。
7.
旋转销调整其位置，并再紧固。
•
放松、拧紧用板手
:
上侧
附带工具
:
联合式扳手
型号
: N510012880AA
•
偏心销调整用扳手
:
下侧
附带工具
:
双口扳手
(8 mm
侧
)
型号
: N510005560AA
拧紧转矩
500 cNm
±
50 cNm
下一页
EJW2A-020P
1
2
EJW2A-019P
1
EJW2A-C-OMA05-A01-01
5.1 ITF
调整软件
Page 5-11
8.
再按编带搬送
(
正转
)
用开关，然后检查
原点位置。
∗
请重复该操作
5 ~ 6
次左右。
•
链轮齿位于公差显示
的范围内即可。
通知
X
方向的检查记录等的信息不能用
ITF
调整履历管理软件进行管理。
EJW2A-021P
1
EJW2A-C-OMA05-A01-01
5.1 ITF
调整软件
Page 5-12
2.
气动式
8 mm
单式编带供料器原点的检查及调整
(X
方向
)
1.
通过主画面的菜单选择
“Display Item” (
显
示项目
)
的
“Positioning Mark” (
定位标
记
)
。
•
在监视器上显示定位标记。

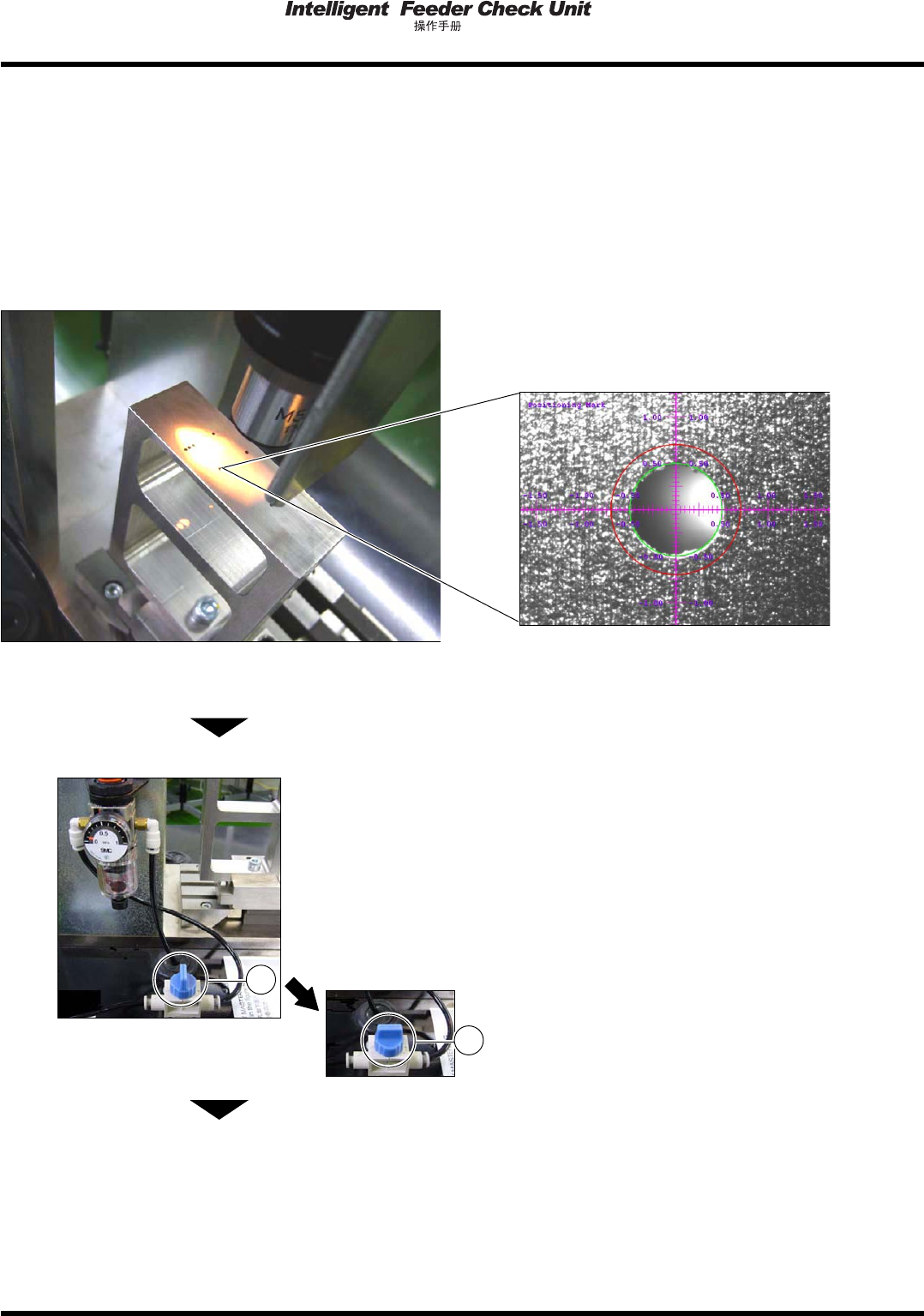

2.
使用主治具调整照相机位置和焦点，并使
其对准
8 mm
双式
(L)
的吸着位置。
3.
移换至已设置治具编带的气动式
8 mm
单
式编带供料器。
4.
将气压源连接到手动阀上，打开手动阀供
给空气。
关闭手动阀的状态
打开手动阀的状态
下一页
EJW2A-027P
EJW2
A
-028P
EJW2A-030P
1
EJW2A-029P
2
EJW2A-C-OMA05-A01-01
