- 62 - N OTE( 注記 ) * INS TAL LA T I ON PO SITI ON A ND DI R ECT I O N VA RY I F THE P WB TR AN S FER R EF EREN CE I S D I FFE REN T. 基板搬送基準が異なると取付位置、方向が変わります。 REF .NO N O TE PART NO D E S C R I P T I O N 品 名 Q ty 1 40 0-…
- 61 -

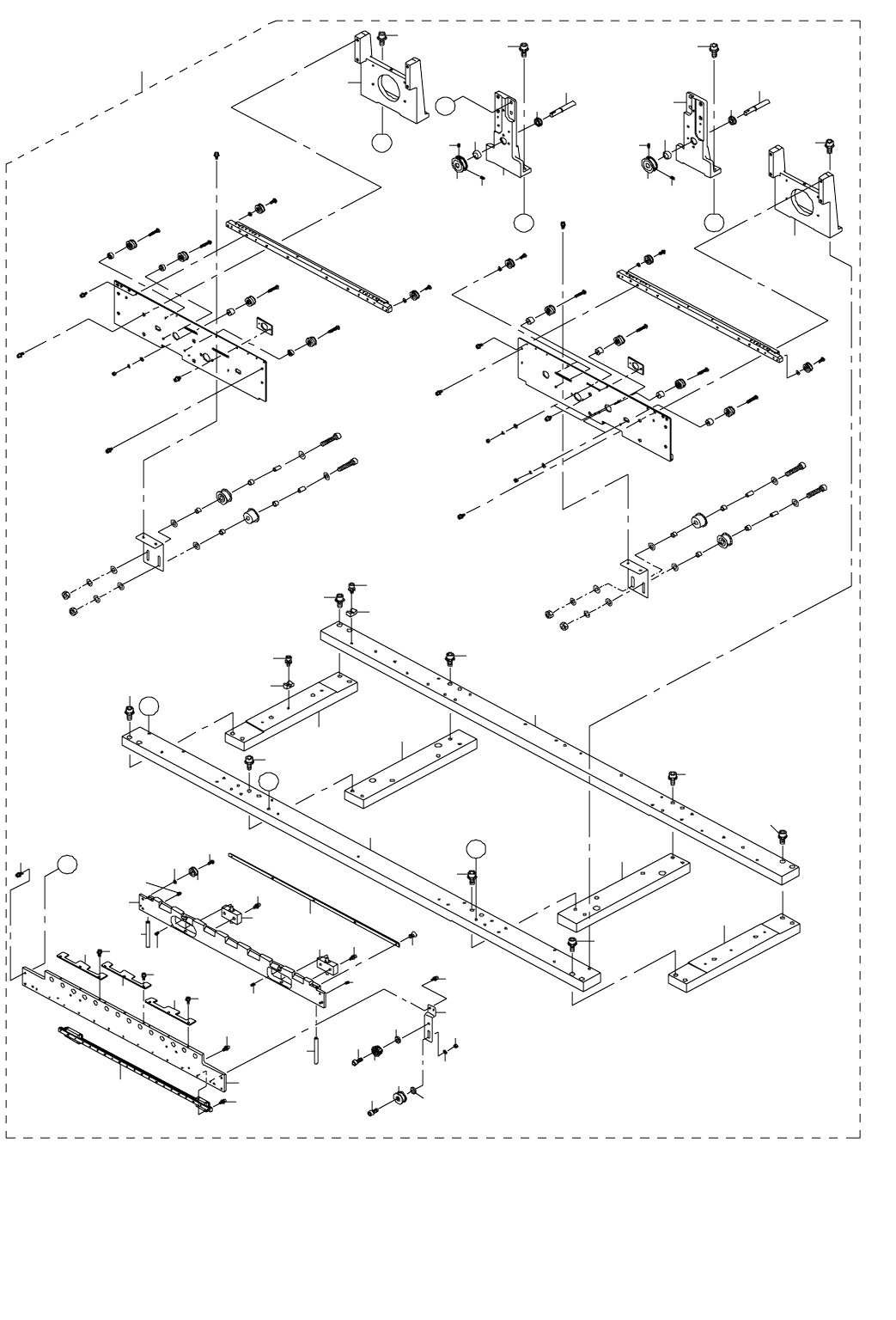

31.PWB CONVEYOR COMPONENTS (1)
基板搬送関係（１）
1
6
7
6
7
7
7
6
6
9
8
9
8
10
11
12
13
13
14
15
16
17
22
50
21
18
19
20
20
52
52
26
23
28
29
33
34
35
36
37
45
38
39
40
42
43
44
49
53
A
A
B
C
D
B
C
D
27
27
27
28
28
24
24
26
23
29
30
51
51
4
5
5
4
3
2
31
46
32
25
47
48
41
30
- 62 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-34215 CONVEYOR_RAIL_F_ASM.
コンベアレール Ｆ 組
1
2 400-00797 BASE BAR R
ベースバー Ｒ
(1)
3 400-00798 BASE BAR F
ベースバー Ｆ
(1)
4 400-39616 BASE BAR S
ベースバー Ｓ
(2)
5 400-00800 BASE BAR SS
ベースバー ＳＳ
(2)
6 SL-6084092-TN BOLT
座金付き六角穴ボルト
(8)
7 SL-6063592-TN SCREW
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３５
(8)
8 HX-0029400-00 FIXED BASE
固定ベース
(15)
9 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(15)
10 400-00802 RAIL STAND CL
レールスタンド ＣＬ
(1)
11 400-00803 ADJUST PULLEY SHAFT
アジャストプーリシャフト
(1)
12 E4547-729-000 MOTOR PULLEY (30)
モータプーリ（３０）
(1)
13 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
14 SB-1080007-00 BEARING
ころがり軸受
(2)
15 E2414-700-000 PULLEY COLLAR
減速プーリーカラー （Ｘ）
(1)
16 SL-6052092-TN SCREW
座金付き六角穴ボルト
(2)
17 400-00805 RAIL STAND CR
レールスタンド ＣＲ
(1)
18 400-00803 ADJUST PULLEY SHAFT
アジャストプーリシャフト
(1)
19 E4547-729-000 MOTOR PULLEY (30)
モータプーリ（３０）
(1)
20 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
21 SB-1080007-00 BEARING
ころがり軸受
(2)
22 E2414-700-000 PULLEY COLLAR
減速プーリーカラー （Ｘ）
(1)
23 E4105-729-0A0 SHAFT SUPPORT B ASM.
シャフトサポート組
(2)
24 SM-8030302-TP SCREW M3X0.5 L=3
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝３
(2)
25 400-00811 CONVEYOR RAIL FC
コンベアレール ＦＣ
(1)
26 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
27 E2123-721-000 PWB GUIDE PLATE F
ＰＷＢ ガイドプレート Ｆ
(3)
28 SL-6030892-TN SCREW
座金付き六角穴ボルト
(9)
29 400-00812 RAIL GUIDE SHAFT
レールガイドシャフト
(2)
30 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
31 400-00813 LINEAR WAY
リニアウェイ
(1)
32 SM-6030802-TN BOLT
六角穴ボルト
(11)
33 SL-6030692-TN BOLT
座金付き六角穴ボルト
(1)
34 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プ−リ（組）
(4)
35 WP-0430800-SC WASHER M4
平座金ア小形丸 Ｍ ４
(4)
36 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
(4)
37 400-00821 IDLER PLATE
アイドラープレート
(1)
38 400-14928 PULLEY SPACER
プーリスペーサ
(1)
39 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１６
(1)
40 400-00824 IDLER ASM.
アイドラ組
(1)
41 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１６
(1)
42 400-14928 PULLEY SPACER
プーリスペーサ
(1)
43 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(1)
44 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
(1)
45 400-00822 GUIDE PULLEY ASM
ガイドプーリ組
(1)
46 400-00807 RAIL GUIDE F
レールガイド Ｆ
(1)
47 E4265-729-000 CONVEYOR BELT GUIDE (L)
搬送ベルトガイド（Ｌ）
(1)
48 SM-1030601-SC SCREW M3 L=6
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(5)
49 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
50 SL-6052092-TN SCREW
座金付き六角穴ボルト
(2)
51 400-30408 RAIL STAND F
レールスタンド Ｆ
(2)
52 SL-6052092-TN SCREW
座金付き六角穴ボルト
(4)
53 SL-6041292-TN SCREW
座金付き六角穴ボルト
(4)
- 63 -
32.PWB CONVEYOR COMPONENTS (2)
基板搬送関係（２）
3
18
6
7
8
12
14
13
12
5
4
31
33
32
17
16
15
19
37
22
24
29
28
30
26
27
12
5
4
23
35
34
38
1
25
31
33
32
31
33
32
31
33
32
23
35
34
45
44
47
44
42
42
46
45
40
44
39
44
42
54
55
56
54
55
56
43
48
48
49
54
42
46
44
44
54
54
52
53
52
50
51
52
41
53
52
54
47
20
20
A
B
C
12
5
4
D
B
C
D
A
29
28
30
36
21
2
10
9
10
9
11
43
