Intelligent Tape Feeder 操作手册 7.1 关于故障 Page 7-16 INTF-C-OME07-A01-12 No. LED 显示 条件 状况 原因 对策 4 状态显示 LED L 橙色缓慢闪烁 安装到贴装机上 后， 或者连接电源 电缆时 供料器故障 供料器内部的存储器发生异常 ( 控制基板 ) 更换或修理供料器 ∗ 1 自动运转中 表示元件用完预 告显示 左侧轨道的元件马上就要用完 安装左侧轨道的元件 5 状…
Intelligent Tape Feeder
操作手册
7.1
关于故障
INTF-C-OME07-A01-12 Page 7-15
7.1.10 8 mm
～
104 mm
编带供料器的开关部
LED
显示一览表
【供料器的
LED
状态所代表的故障排除】
No.
LED
显示
条件
状况
原因
对策
1
全部灭灯
安装到贴装机上
后，或者连接电源
电缆时
未连接电源
没有正确设置供料器
正确设置供料器
没有正确设置交换台车的电缆
正确设置电源供给电缆
没有接通贴装机的电源
接通贴装机的电源
供料器的连接器破损
更换供料器的连接器
∗
1
供料器故障
供料器内部故障
(
电缆、基板、开关
)
更换或修理供料器
∗
1
自动运转中
正常
进入自动运转后，
LED
全部熄
灯
－
电源电压降低
电源电压降到
DC20 V
以下时，
将自动切断电源
重新安装供料器
确认电源电压
2
只有状态显示
LED L
亮灯
安装到贴装机上
后，或者连接电源
电缆时
正常
－
－
3
状态显示
LED
L,R
为橙色高速闪
烁
安装到贴装机上
后，或者连接电源
电缆时
检测到搬送电机
的过电流或超负
载
没有正确设置元件
正确设置元件
供料器的区块安装错误
正确设置区块
设置了规格范围外的元件
设置规格范围内的元件
在供料器内部发生异常
(
搬送电机、基板
)
更换或修理供料器
供料器故障
供料器内部发生故障
(
控制基板
)
更换或修理供料器
∗
1
∗
1:
关于元件的更换、修理事宜，请咨询敝公司。

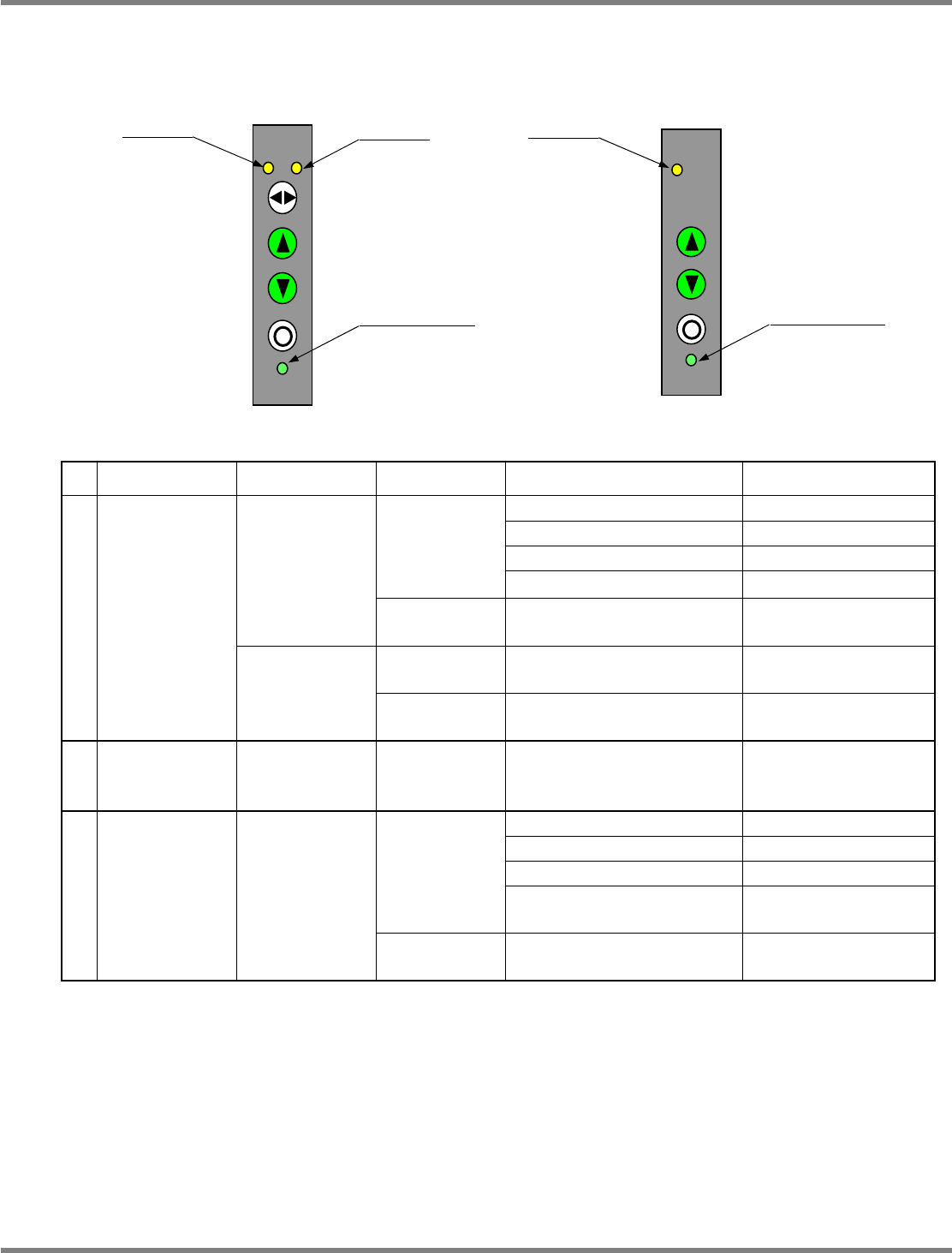

图
1) LED
配置图
(8 mm W)
图
2) LED
配置图
(12 mm
以上
S)
状态显示
LED L
(
单编带供料器时，
无效。
)
状态显示
LED R
可导出显示
LED
可导出显示
LED
状态显示
LED L
Intelligent Tape Feeder
操作手册
7.1
关于故障
Page 7-16 INTF-C-OME07-A01-12
No.
LED
显示
条件
状况
原因
对策
4
状态显示
LED L
橙色缓慢闪烁
安装到贴装机上
后，或者连接电源
电缆时
供料器故障
供料器内部的存储器发生异常
(
控制基板
)
更换或修理供料器
∗
1
自动运转中
表示元件用完预
告显示
左侧轨道的元件马上就要用完
安装左侧轨道的元件
5
状态显示
LED R
黄色缓慢闪烁
自动运转中
元件用完预告显
示
右侧轨道的元件马上就要用完
安装右侧轨道的元件
6
状态显示
LED L
为橙色亮灯
自动运转中
表示元件用完
左侧轨道的元件已用完
安装左侧轨道的元件
7
状态显示
LED R
为橙色亮灯
自动运转中
表示元件用完
右侧轨道的元件已用完
安装右侧轨道的元件
8
导出显示
LED
为
绿色亮灯
自动运转中
(
无核对系统
)
表示可以拆卸
元件用完
抽出供料器后设置元件
自动运转中
(
有核对系统
)
表示元件核对
通过条形码核对的供料器
设置通过条形码核对的
元件
9
状态显示
LED L
橙色高速闪烁
自动运转中
检测出搬送电机
L
侧为超负载
没有正确设置元件
正确设置元件
供料器的区块安装错误
正确设置区块
设置了规格范围外的元件
设置规格范围内的元件
供料器的端部或滑动器部位被
载体编带堵住
取出堵住的编带
发生错误
供料器内部发生异常
(
搬送电机、基板
)
更换或修理供料器
∗
1
10
状态显示
LED R
橙色高速闪烁
自动运转中
检测出搬送电机
R
侧为超负载
没有正确设置元件
正确设置元件
供料器的区块安装错误
正确设置区块
设置了规格范围外的元件
设置规格范围内的元件
供料器的端部或滑动器部位被
载体编带堵住
取出堵住的编带
发生错误
供料器内部发生异常
(
搬送电机、基板
)
更换或修理供料器
∗
1
11
状态显示
LED
L,R
两侧橙色高速
闪烁
自动运转中
检测出搬送电机
的过电流
(L/R
两侧皆是
)
没有正确设置元件
正确设置元件
供料器的区块安装错误
正确设置区块
设置了规格范围外的元件
设置规格范围内的元件
供料器的端部或滑动器部位被
载体编带堵住
取出堵住的编带
发生错误
供料器内部发生异常
(
搬送电机、基板
)
更换或修理供料器
∗
1
∗
12 mm
以上的单式供料器上没有
“
状态显示
LED R
黄色
”
。
∗
1:
关于元件的更换、修理事宜，请咨询敝公司。
Intelligent Tape Feeder
操作手册
7.1
关于故障
INTF-C-OME07-A01-12 Page 7-17
7.1.11
封盖带在存储盒内堵塞的情况
(12 mm
以上
)
在
12 mm
以上的编带供料器上使用粘着性很强的封盖带的工件，使压紧编带在存储盒内堵塞不能
够卷入、脱离，发生吸着错误时使用该工件。
安装方法，请按以下顺序进行操作。
详细情况、请参照下表。
模块机编号
KIT
编号
对象供料器
元件型号
图编号
履历
KXFW1KSAA00
KXFW1KVKA00 12 mm/16 mm
KXFA1Q08A∗∗
62010 00
KXFA1Q09A∗∗
62020 00
KXFW1KVLA00 24 mm/32 mm
KXFA1Q0AA∗∗
63010 00
KXFA1Q09A∗∗
62020 00
KXFW1KVMA00 44 mm/56 mm
KXFA1Q0BA∗∗
64010 00
KXFA1Q09A∗∗
62020 00
KXFW1KVNA00 72 mm
KXFA1Q0CA∗∗
65010 00
KXFA1Q0DA∗∗
65020 00
封盖带存储盒
(
选购件
)
的安装顺序
1
拧开封盖带收藏部带有十字的埋头小
螺钉
M2.5
×
6L (SUS) 7
处、卸下外壳。
名称
十字埋头小螺钉安装部位
1
