JX-300LED-Rev02.pdf - 第121页
- 116 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-13723 CPU BOARD ＣＰＵ ボード 1 2 400-45441 SSD I/F CABLE ASM ＳＳＤ Ｉ ／ Ｆ ケ ーブル組 1 3 401-37444 ENV SYS ASM(JX-300LED 132 MES) システム組（ＪＸ −３００ ＬＥＤ １３２ ＭＥＳ） 1 4 400-445…
- 115 -
58.SYSTEM DIAGRAM (CPU)
ＳＹＳＴＥＭ ＤＩＡＧＲＡＭ（ＣＰＵ）
COVER
LAN
UPS option
10-2B
1-3C
LANLAN
COVER
CH2USB CH2
CH1USB CH1
SSD
HDD HDD I/F
CPU BOARD(2/3)
LPT
COM1
POWER UNIT(6/6)
1-2C
CABLE
ACCESSORY
(2/2)
UPS
15-3 A
1
2
3
44 5
6
7
- 116 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-13723 CPU BOARD
ＣＰＵ ボード
1
2 400-45441 SSD I/F CABLE ASM
ＳＳＤ Ｉ ／ Ｆ ケーブル組
1
3 401-37444 ENV SYS ASM(JX-300LED 132 MES)
システム組（ＪＸ −３００ ＬＥＤ １３２ ＭＥＳ）
1
4 400-44522 USB RELAY CABLE
ＵＳＢ 延長ケーブル
1
5 HW-0018100-80 LAN CABLE
ＬＡＮ ケーブル
1
6 401-35748 POWER UNIT ST JX-300LED
電源＿ユニット＿ ＳＴ ＿ ＪＸ −３００ ＬＥＤ
1
7 400-95745 UPS
ＵＰＳ
1
- 117 -

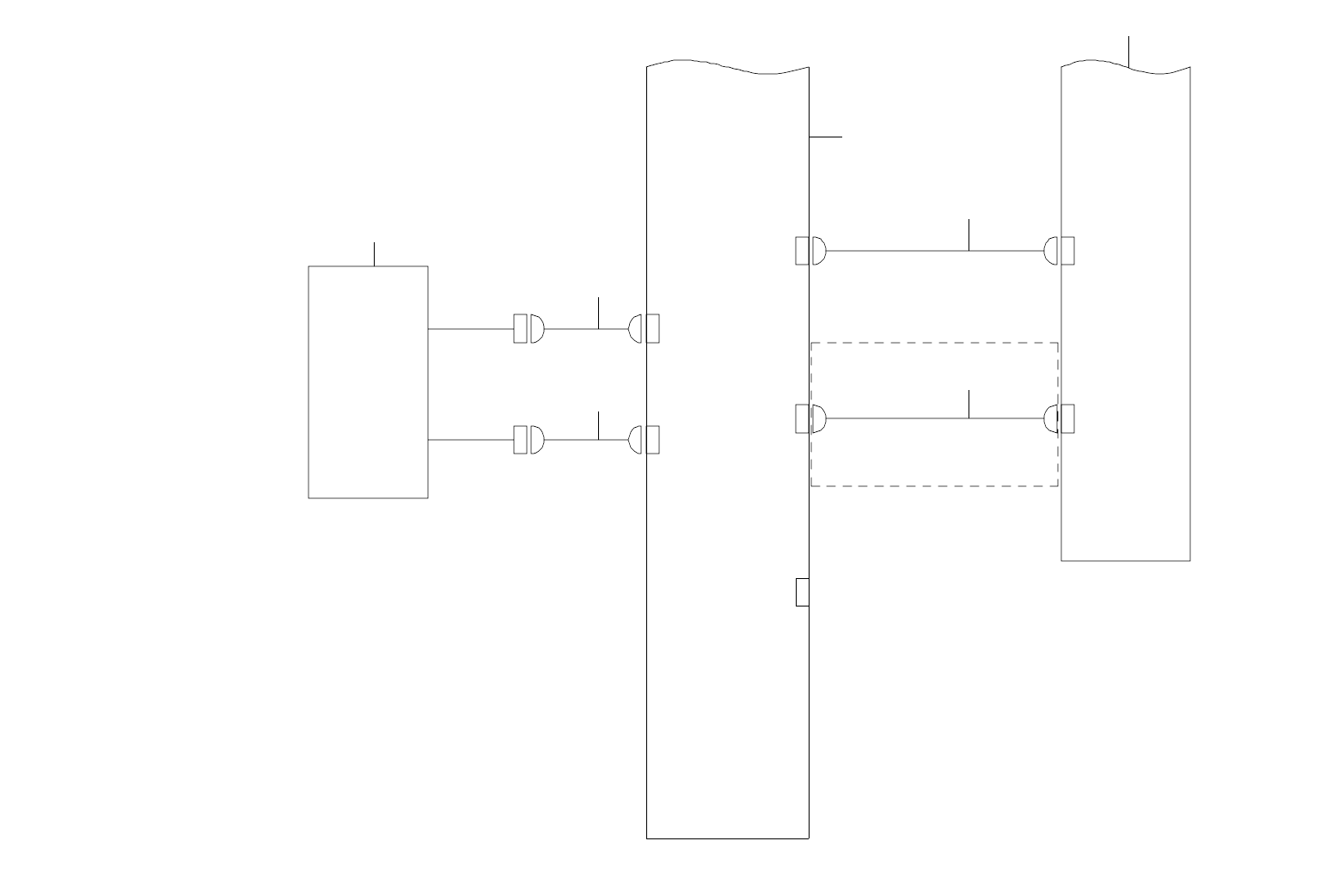

59.SYSTEM DIAGRAM (MONITOR)
ＳＹＳＴＥＭ ＤＩＡＧＲＡＭ（ＭＯＮＩＴＯＲ）
TOUCH PANEL opt ion
COM2 RS PC
DVI 2
KEY BOARD
WITH
TRACKB AL L
MOUSE
1-5C
14-3D
DVI1 VIDEO
KB
CPU BOARD(3/3)
FRONT LCD MONITOR
(2/2)
CV-MS F
CV-KB F
1
34
56
2
7
