维修调整要领书 5-9 5-7 1) 拧松①六 角螺母。 2) 拧松②气 缸的六角螺 母。 3) 从支架上 取下气缸。 4) 请从气缸 上卸下 PJ304040301 UNION_ELBO W_JOINT ，安装 更换的气 缸。 5) 按照（ 3 ）～（ 1 ）的顺序进 行组装。在完全拧 紧②气缸的螺母之前 ，请使制动器上 下动作确认 动作是否顺畅。 6) 组装后， 接入空气（ 0.50Mpa ），确 认动作是否 顺畅。 货号 品名 4…
维修调整要领书
5-8

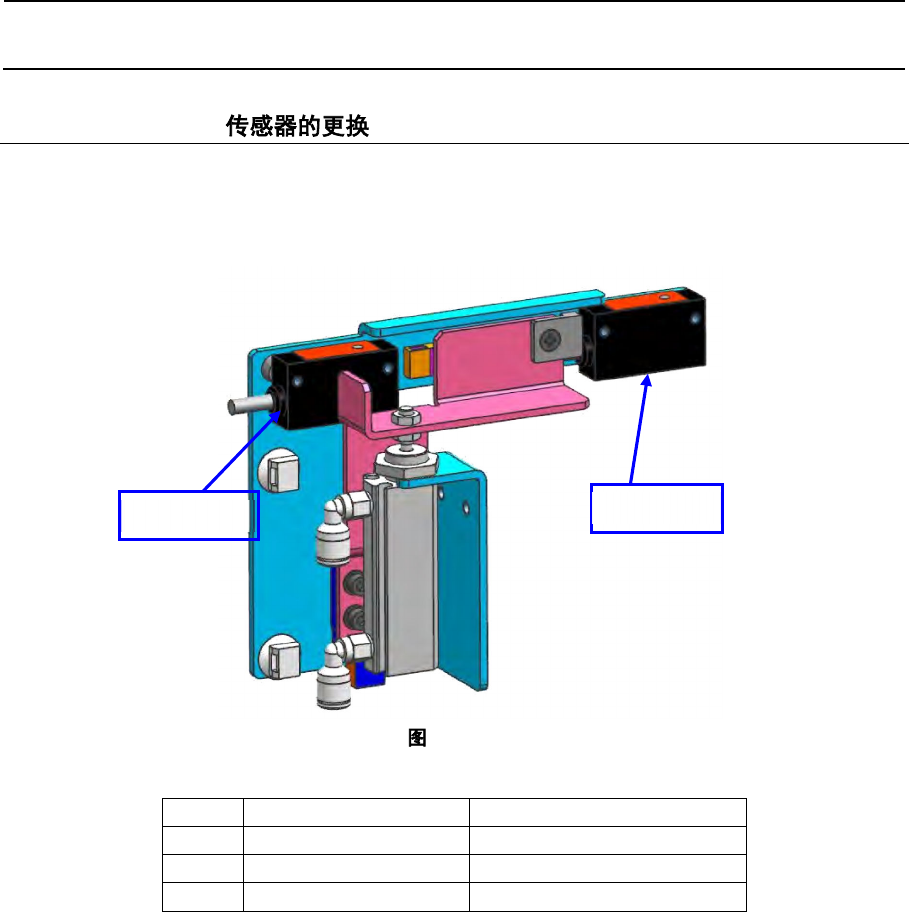

5-6-2 STOP/C-OUT
1) 卸下安装在制动器上的各传感器的固定螺钉，更换传感器。
2) 请实施配线处理。
5-6-2-1
①
SM3030852TN
SCREW M3×L8
②
40253220
STOP SENSOR ASM
③
SM3030852TN
SCREW M3×L8
④
40253220
C.OUT SENSOR ASM
①、②
③、④
维修调整要领书
5-9
5-7
1) 拧松①六角螺母。
2) 拧松②气缸的六角螺母。
3) 从支架上取下气缸。
4) 请从气缸上卸下 PJ304040301 UNION_ELBOW_JOINT，安装更换的气缸。
5) 按照（3）～（1）的顺序进行组装。在完全拧紧②气缸的螺母之前，请使制动器上下动作确认
动作是否顺畅。
6) 组装后，接入空气（0.50Mpa），确认动作是否顺畅。
货号 品名
40107802
CYLINDER
5-7-1
①
②
③
维修调整要领书
5-10
5-8 BU
1) 拧松传感器的固定螺钉，从制动器的基座上取下。
2) 请将传感器和传感器发信块之间的距离调整为 1mm。 (参照图 5-9-2)
5-8-1 BU
40154793 BU 上升传感器
40154793
BU
下降传感器
5-8-2
传感器发信块
固定螺钉
:SM4860801SC
BU
下降传感器
1.0
mm
BU
上升传感器
