第 1 部 基本篇 第 4 章 制作生产程序
4-27
(2) 非矩阵电路板
各电路角度和各电路间的尺寸(间距)不固定的基板。
从基板位置基准开始,指定每个电路的X、Y角度,配置各电路。
因此,即使电路间的间距和角度不同也能个别处理。
电路间距和角度为固定时,可制成矩阵电路板的数据。

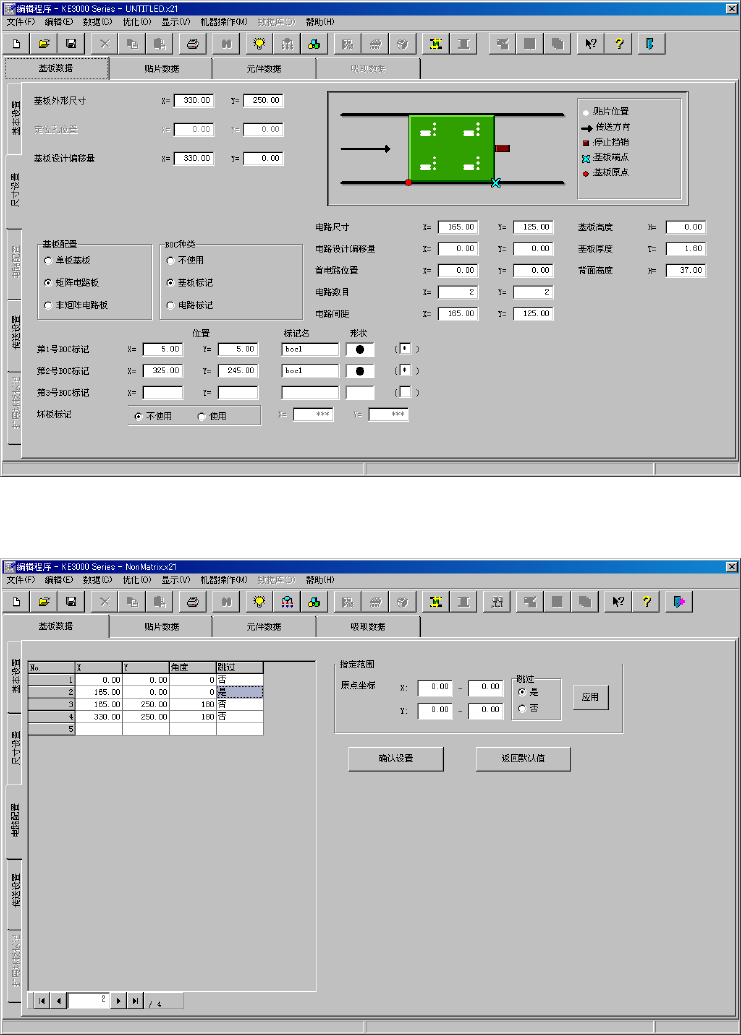

·尺寸设置画面
·电路配置画面

第 1 部 基本篇 第 4 章 制作生产程序
4-28
1) 基板外形尺寸
输入包括所有电路在内的基板外形尺寸。
2) 定位孔位置
与单板基板相同,输入从基板位置基准(原点)到基准销的尺寸。
3) 基板设计偏移量
与单板基板相同,输入从基板位置基准(原点)到基板设计端点的尺寸。
4) 基板配置
选择[非矩阵电路板]。
5) BOC 类型
矩阵电路板可选择「不使用」「基板标记」「电路标记」。
◆ 不使用 : 不使用BOC标记时选择此项。
◆ 使用基板标记: 在使用基板的BOC标记校正贴片坐标时选择此项。
◆ 使用电路标记: 多电路板时,对各电路进行BOC标记识别以校正贴片坐标时选择此项。
电路数多时,识别需要花较长时间,但贴片精度比选择“使用基板标记”
时更高。
6) 电路尺寸
输入电路的外形尺寸(包括所有贴片坐标和电路标记在内的尺寸)。
例)
7) 电路设计偏移量
输入从基准电路的电路原点到基准电路左下角(与基板的流动方向无关,通常恒定)的尺寸。
(使用CAD数据时,电路的角度0°要与CAD数据一致。)
8) 首电路位置、电路数目、电路间距
这些项目在非矩阵电路板中无需设置(不能设置)。
在选择矩阵电路板时才需要设置。
电路外形
尺寸 X
电路外形尺寸 Y
电路设计偏移量
基准电路

第 1 部 基本篇 第 4 章 制作生产程序
4-29
9) BOC 标记位置、标记名、形状
输入从基板位置基准(原点)或电路原点到各BOC标记的中心位置的尺寸。
其它内容,输入方法于与单板基板同。
输入 X,Y 坐标。 选择此处,示教标记形状。
◆使用 2 点时:可以补偿设计尺寸和实际尺寸(测量尺寸)的差与旋转方向的误差。
请将第 3 点保持空栏。
此外,在基板上存在多个标记时,试贴片范围整体,在对角线上选择 2 点。
◆使用3点时:除2点的内容外,还可对X轴与Y轴的垂直度进行补偿。
在「基本设置」中选择“使用基板标记”时,是指从基板位置基准(原点)开始的尺
寸,选择“使用各电路标记”时,则是指从电路原点开始的尺寸。
使用长尺寸基板对应(选购项)时
在对基板外形尺寸 X 超过规定尺寸的大型基板时,设置第 1 次夹紧贴片范围的 BOC 标记 (以
下称为第 1 号 BOC 标记),和第 2 次夹紧贴片范围的 BOC 标记(以下称为第 2 号 BOC 标记)。
但是,电路在 X 方向分割,有电路的 BOC 时,根据 BOC 的位置会在生产开始时,显示错误,
不能进行生产。
注意
有标记坐标的设计值 (CAD 数据)时,请绝对不要实施 X,Y 坐标的示教。
若进行示教,则贴片坐标全部将从设计值处发生偏移。
注意
为了防止对人身造成伤害,请在示教中不要将手伸入设备内部,或者将脸及头
部靠近设备。
